Hi，各位使用華秋DFM的小伙伴們，又到了新一期的功能講解時間！

上一期，我們集中梳理了“操作”菜單中的高效工具（戳這里回顧：華秋DFM軟件丨操作教程——菜單欄-操作板塊篇），從區域放大、精準選取到快速測量，一步步幫大家提升了設計評審的流暢度與操作精準性。很多小伙伴反饋，這些看似基礎的技巧，在實際使用中大大縮短了反復調整的時間。

如果說“操作”菜單是幫助你更自如地“查看與分析”設計，那么今天我們要深入聊的“規則管理”功能，就是讓你自定義怎樣“檢查與判斷”設計合規性的核心模塊。它直接決定了華秋DFM軟件如何為你“把關”設計質量。

你是不是也曾遇到過這些困惑？
★ 有些檢查項不知道具體判斷標準是什么？
★ 特殊工藝的板子，通用參數限制太嚴，導致誤報太多？
★ 希望針對特定層或特定元素設置獨立的檢查規則？

其實，這些需求都可以通過自定義規則來解決。為了幫助大家真正掌握“規則管理”，更自主、高效地使用華秋DFM軟件，本期我們將結合軟件操作的圖文來詳細講解，逐一說明規則的查看、修改、自定義方法，讓大家輕松實現“檢查標準我做主”！

規則管理入口與界面概覽

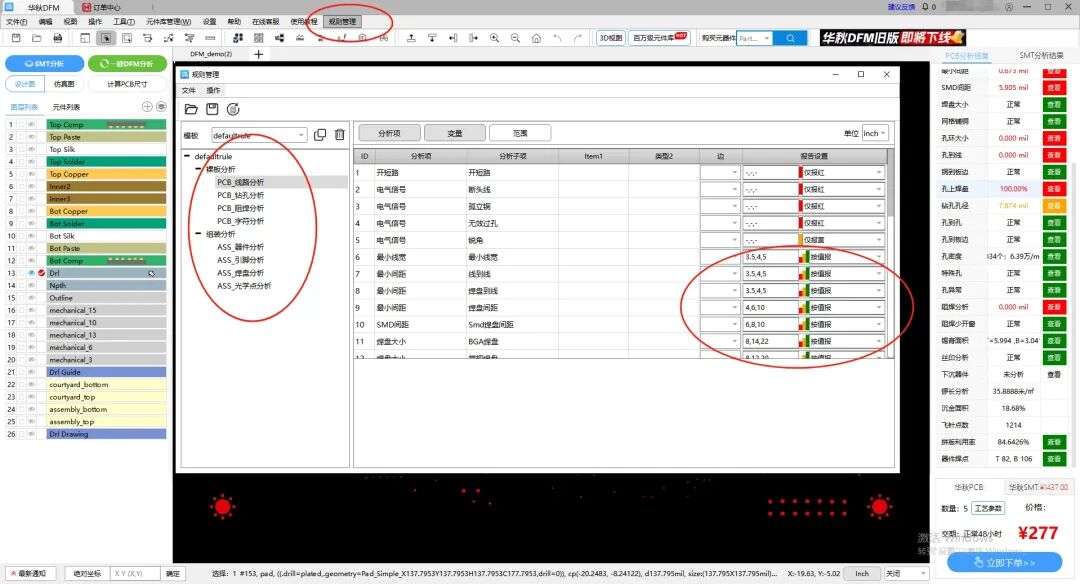

在軟件上方的菜單欄中最后一個板塊，點擊進入“規則管理”進行分析項配置。

規則管理用來管理各項分析規則，用戶可對規則進行修改、刪除、維護等操作，也可以將配置好的規則導出分享給同事或朋友使用。

檢查規則分類與解讀

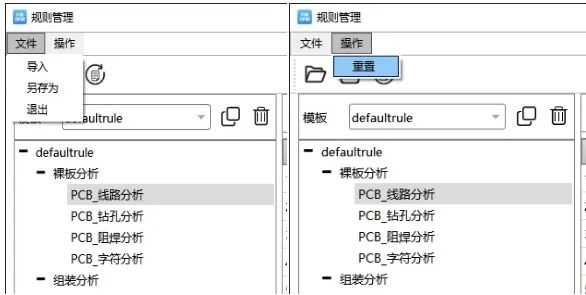

● 規則管理的菜單欄中，點擊“文件”可導入或另存為規則文件；點擊“操作”可重置規則參數。

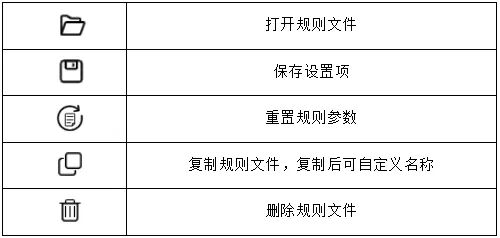

●快捷圖標說明，如下圖所示。

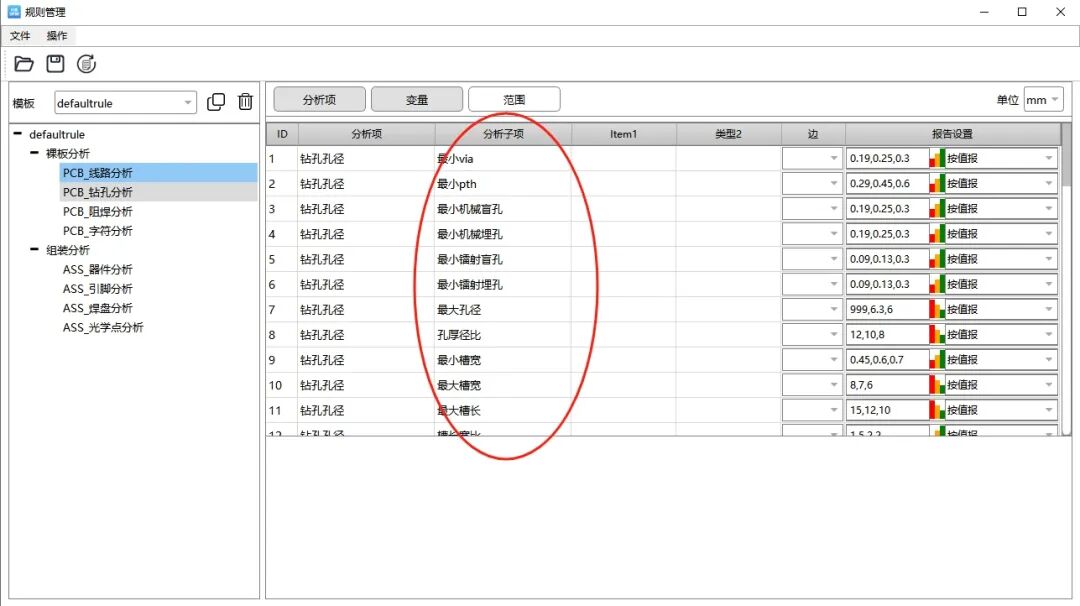

● 規則配置項以樹狀菜單排列，主要有裸板分析和組裝分析兩大類分組成，大類下有不同的子類對應著分析項。

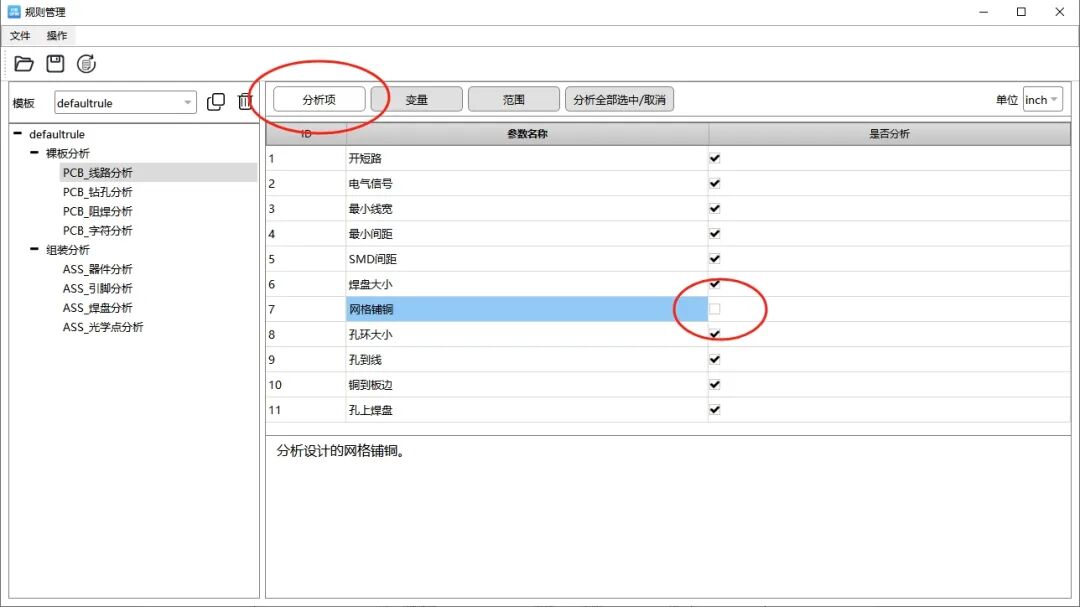

● 點擊“分析項”可配置每一小項是否需要檢測分析，不需要分析的則取消打勾。

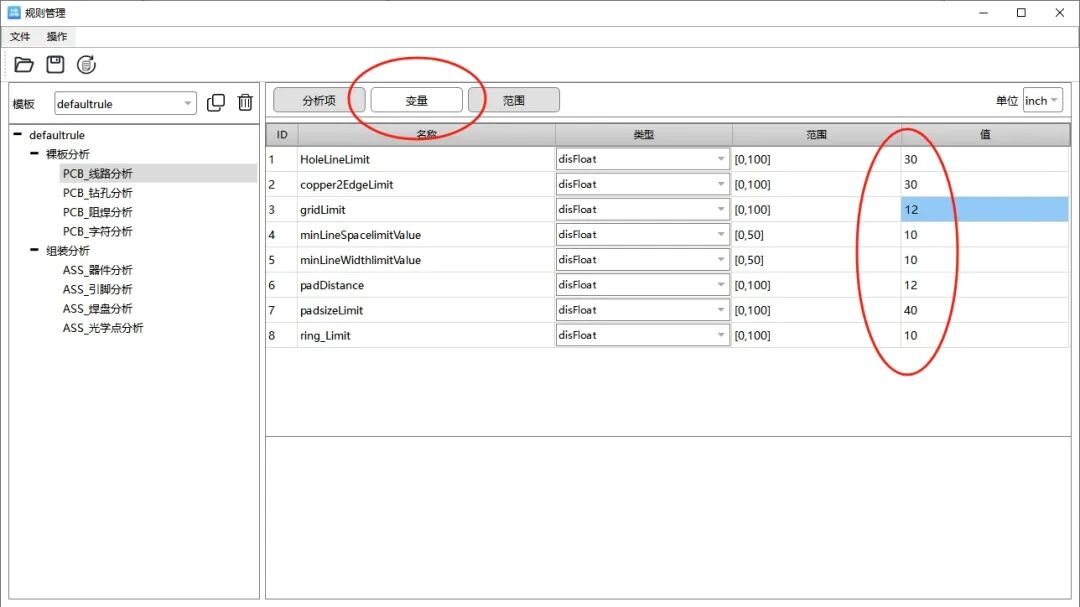

● 點擊“變量”可配置該變量的分析范圍值。

● 點擊“范圍”可配置分析項的檢測范圍，并按對應配置參數段報紅、黃、綠的警示顏色。如“最小線寬” 設置范圍是（3，5，6），單位mil，小于3mil的報紅，3至5mil的報黃，大于等于5mil的報綠色。

掌握了規則自定義的方法，就等于為你的設計加裝了一道“靈活而嚴謹”的工藝質量關卡。無論是常規設計還是特殊要求的項目，都能通過華秋DFM快速匹配檢查標準，提前發現隱患，讓設計更省心，制造更放心。

還沒有安裝最新版華秋DFM？可以點擊下面鏈接，免費下載軟件，體驗智能規則檢查+自定義規則設置的高效協作。

華秋DFM軟件最新下載地址（復制到電腦瀏覽器打開）：

https://dfm.elecfans.com/dl/software/hqdfm.zip?from=DFMGZH

華秋DFM軟件是國內首款免費PCB可制造性和裝配分析軟件，擁有1200+細項檢查規則。基本可涵蓋所有可能發生的制造性問題，能幫助設計工程師在生產前檢查出可制造性問題，且能夠滿足工程師需要的多種場景，將產品研制的迭代次數降到最低，減少成本。
