Hi，各位關注華秋DFM的小伙伴們，新一期的軟件科普教程又來啦！

上一期，我們一起探索了“規則管理”功能（戳這里回顧：華秋DFM軟件丨操作教程——菜單欄-規則管理篇），幫助大家實現了“檢查標準我做主”。很多用戶反饋說，自定義規則讓設計評審變得更精準、更貼合實際需求。

而除了規則設置之外，還有一個看似不起眼、卻非常影響日常操作效率的部分——那就是軟件中的“設置”板塊。你是否也曾遇到過這些情況：

◆ 公司內網環境下無法連接網絡，但仍需要使用軟件？

◆ 在設計過程中頻繁切換單位，影響操作節奏？

◆ 文件過大或者較為復雜，導致解析速度慢或解析失敗，無法查看文件？

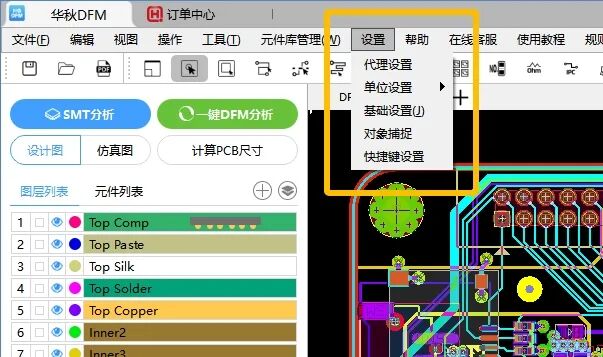

其實，這些問題都可通過“設置”菜單中的幾個功能輕松解決。今天，我們就來系統講解華秋DFM軟件中設置板塊的各項功能，幫你把軟件調校得更順手，讓設計評審效率再上一個臺階！

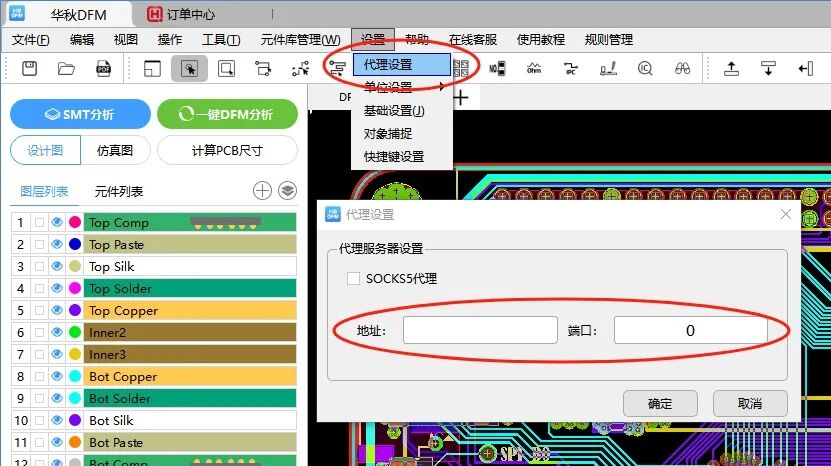

代理設置

無外網也能正常使用

比如公司內網環境下，可以通過代理網絡使用軟件，目前支持socks5的代理方式。

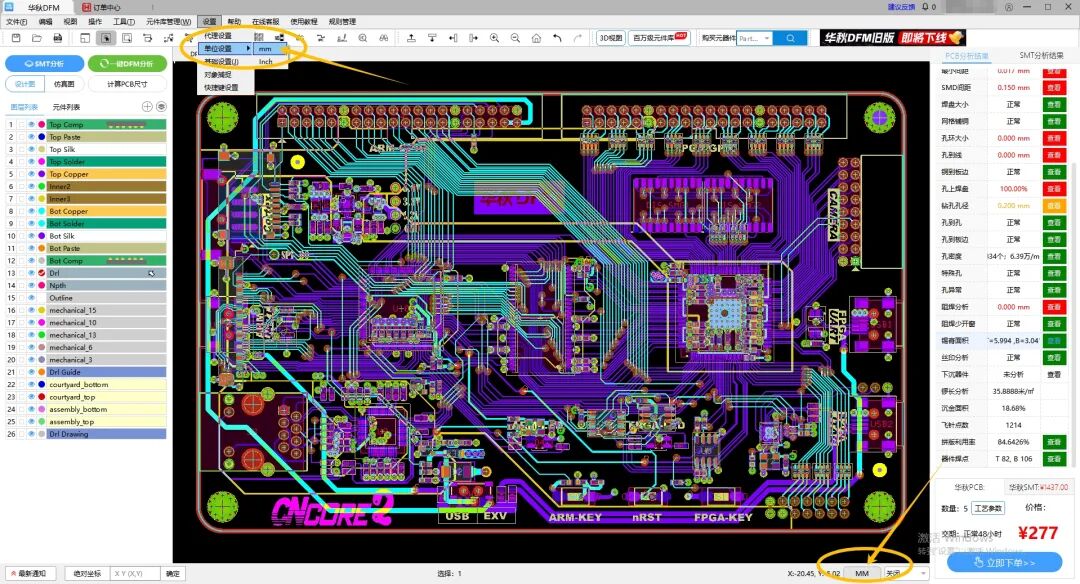

單位設置

統一標準，避免誤判

單位設置直接影響到參數輸入與測量結果，軟件默認單位為mil，在設置時可進行mm與mil的單位切換。

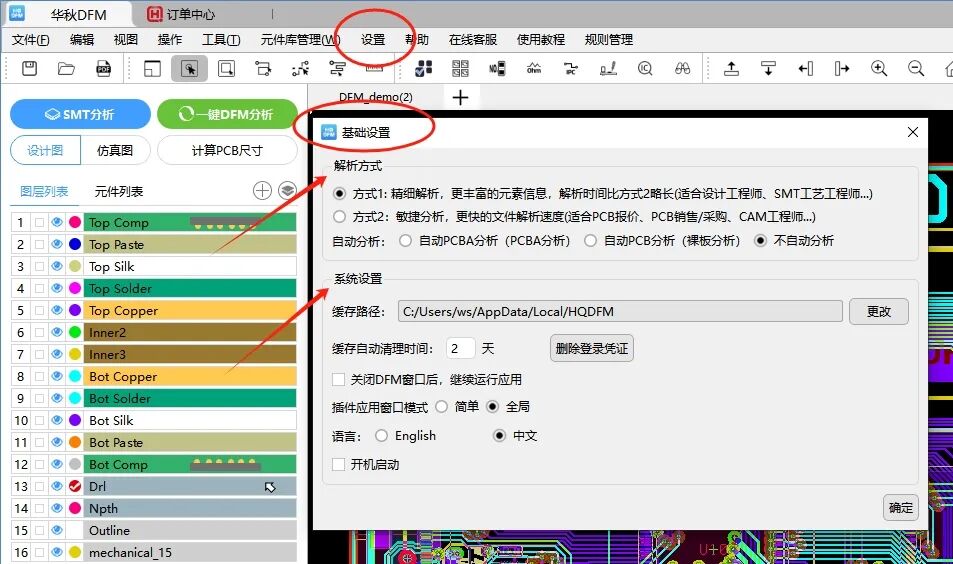

基礎設置

解析方式&系統設置

基礎設置中藏著你可能沒注意到的實用選項，合理配置這些細節，能讓軟件更貼合你的使用偏好。比如更改緩存路徑、自定義緩存自動清理時間、刪除登錄記錄、關閉軟件窗口后繼續運行、插件應用窗口模式、切換中英文語言、是否開機啟動等。

并且當文件解析較慢或者解析失敗時，可以嘗試更改解析方式來成功打開文件以便查看；以及可以選擇是否導入文件后自動分析等操作。軟件解析文件提供了2種方式解析，第一種方式適合設計工程師及SMT工藝工程師使用，方便查看設計文件里面的數據。第二種方式適合板廠工作人員，如PCB報價、PCB銷售/采購、CAM工程師查看文件。

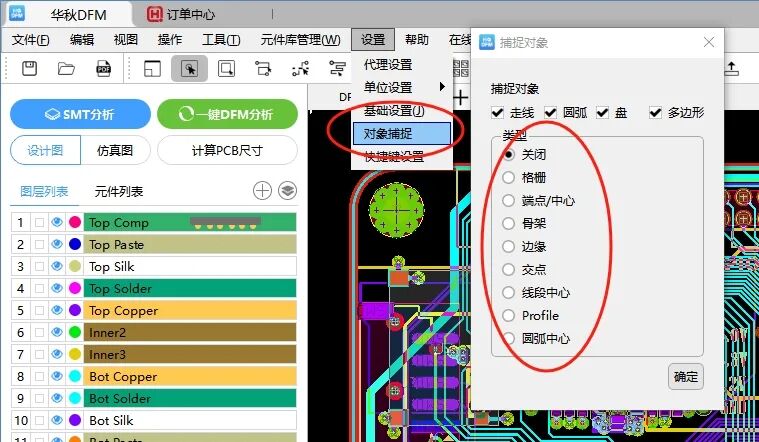

對象捕捉

精準定位，無測量煩惱

在設計過程中精準選中焊盤、走線或輪廓，是高效評審的關鍵。該功能可以捕捉元素的焦點，如測量時能夠抓取中心點或者抓取邊緣，從而精確地測量數據。

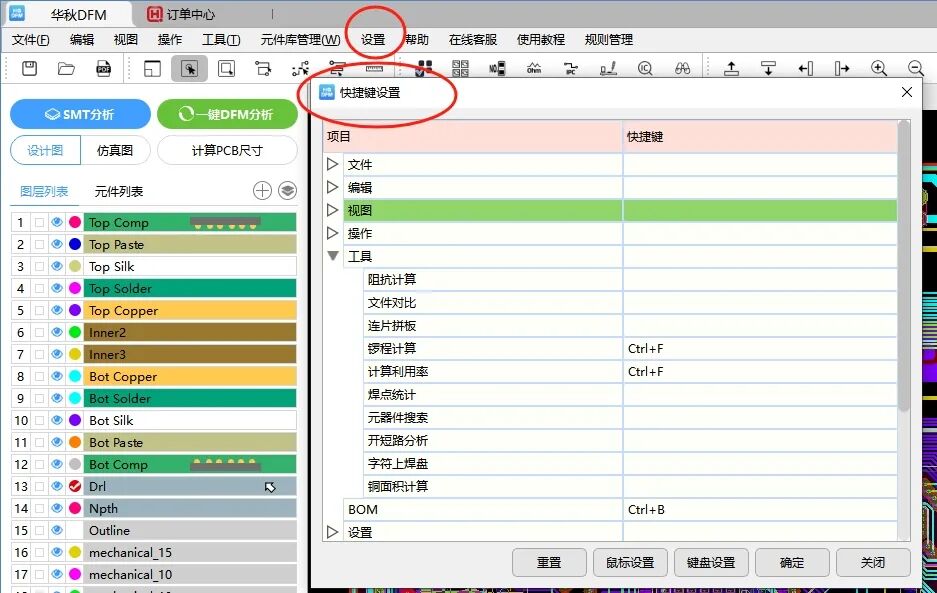

快捷鍵設置

專屬效率神器

記住幾個常用快捷鍵，就能讓重復性操作快人一步。除了系統內置的快捷鍵，還可以根據自己的操作習慣自定義組合。具體設置方式，小編在之前的章節有著重介紹過，需要學習的小伙伴，可以點擊這里了解：華秋DFM軟件丨操作教程——自定義快捷鍵篇。

通過合理配置系統設置、單位、捕捉等選項，再搭配屬于你自己的快捷鍵，華秋DFM軟件就能真正成為你手中高效、穩定的設計評審助手。

如果你還沒有嘗試過這些設置，不妨打開華秋DFM軟件，跟著今天的講解一步步動手配置吧！

華秋DFM軟件最新下載地址（復制到電腦瀏覽器打開）：

https://dfm.elecfans.com/dl/software/hqdfm.zip?from=DFMGZH

華秋DFM軟件是國內首款免費PCB可制造性和裝配分析軟件，擁有1200+細項檢查規則?；究珊w所有可能發生的制造性問題，能幫助設計工程師在生產前檢查出可制造性問題，且能夠滿足工程師需要的多種場景，將產品研制的迭代次數降到最低，減少成本。

記得持續關注華秋DFM公眾號，不錯過每一期的干貨內容喲~如有問題，請隨時與我們留言互動！
