差分運算放大電路，對共模信號得到有效抑制，而只對差分信號進行放大，因而得到廣泛的應用。

注：

（1）共模信號

共模信號（common mode signal）是指同時作用于多個電路或電子設備上的信號，這些信號具有相同的幅值和相位，且相對于設備或電路的地（或參考）電勢具有相同的偏移量。共模信號通常是由于電源噪聲、接地回路干擾、信號線的不平衡等原因產生的。

共模信號在電路和電子設備中通常是一種干擾信號，它會干擾正常的信號傳輸和處理，降低設備的性能和可靠性。因此，為了減少共模信號的影響，電路和電子設備通常采用一些抑制共模信號的技術，如差分信號傳輸、屏蔽、接地和濾波等。

（2）差分信號

差分信號（differential signal）是指由兩個相互獨立的信號線（通常稱為正極和負極）傳輸?shù)男盘?hào)，它們分別攜帶了相反的信號。在差分信號中，信號的大小是由正極和負極之間的電壓差（即差分電壓）決定的。差分信號通常用于傳輸數字信號和高速信號，如USB、HDMI、以太網等。

差分信號具有許多優點。首先，它具有較高的噪聲抑制能力。由于信號是由兩個相反的信號線傳輸?shù)?，因此它們能夠相互抵消共模噪聲，從而提高信?hào)傳輸?shù)目煽啃?。其次，差分信?hào)具有較低的輻射和接收電磁干擾（EMI/EMC）能力。由于差分信號的信號線在傳輸過程中的電壓差相對較小，因此它們產生的電磁輻射也相對較小。另外，差分信號的接收端通常采用差分放大器進行信號放大，這也可以減少接收端對EMI/EMC的敏感度。

差分信號也有一些限制和缺點。首先，它需要使用兩根信號線傳輸信號，這可能增加設計和成本的復雜度。其次，差分信號需要保持信號線的平衡，即保持正極和負極之間的阻抗和電容等參數相等，否則會導致信號失真。此外，在實際應用中，差分信號的傳輸距離也可能受到限制，需要進行合適的信號放大和衰減等處理。

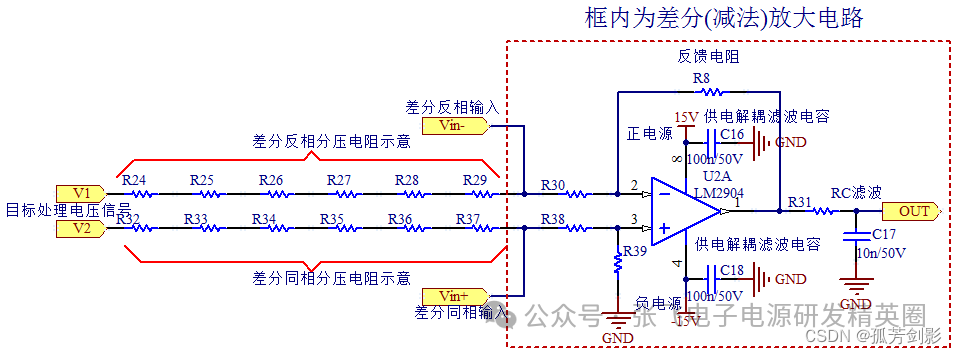

1.差分電路

目標處理電壓：是采集處理電壓，比如在系統中像母線電壓的采集處理，還有像交流電壓的采集處理等。

差分同相/反相分壓電阻：為了得到適合運放處理的電壓，需要將高壓信號進行分壓處理，如圖1中V1與V2兩端的電壓經過分壓處理，最終得到適合運放處理的電壓Vin+與Vin-。

差分放大電路：

反饋，對于運算放大電路來說，運放工作在線性區，所以這里一定是負反饋，沒有反饋(開環)或者是正反饋，那是比較器電路而不是放大電路，這時候運放工作在飽和區或稱為非線性工作區，正因?yàn)轱柡停?span style="text-indent:2em;">輸出才是電源電壓的幅值。

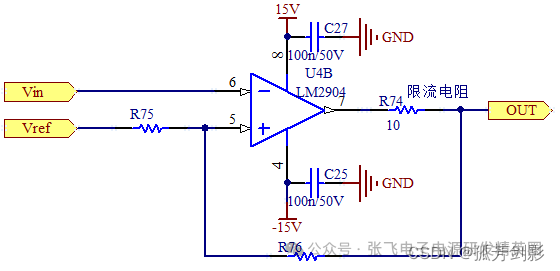

2.帶正反饋的運放電路

圖2是一種帶正反饋的運放電路，這里就不能叫運算放大電路了，因?yàn)檫\(yùn)放的開環放大倍數理想是無限大，當然實際中不可能無限大，所以如下結構是遲滯電壓比較器，運放工作在非線性區或飽和區。

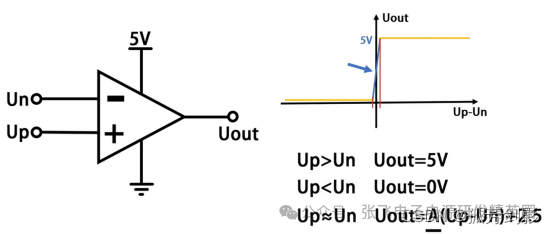

3.運放

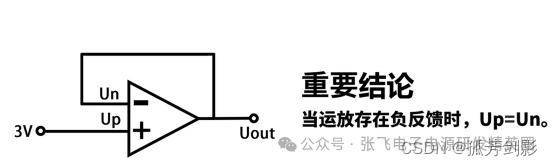

4.負反饋

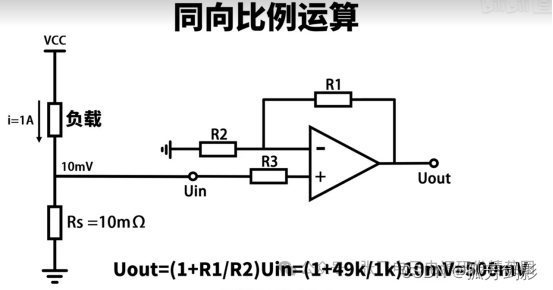

5.運放的負反饋電路
