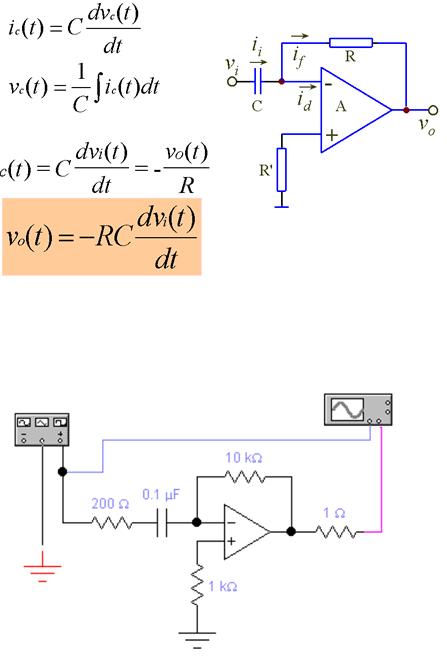

微分運算電路好下圖
上圖下面電路為：微分實驗電路

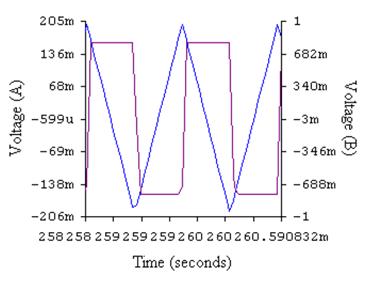

把三角波變?yōu)榉讲?p>
?。╒i：三角波，頻率1KHz，幅度0.2V）

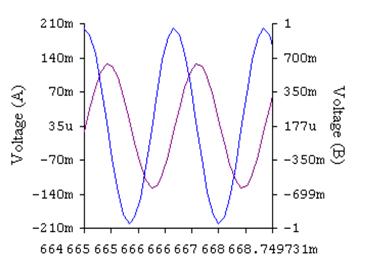

輸入正弦波
?。╒i：正弦波，頻率1KHz，幅度0.2V）
思考：輸入信號與輸出信號間的相位關系？

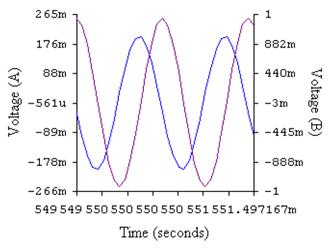

?。╒i：正弦波，頻率500Hz，幅度1V）
思考：輸入信號頻率對輸出信號幅度的影響？
微分運算電路
