使用安森美SiC JFET優化固態斷路器設計

安森美 ? 來源:安森美 ? 2025-11-14 08:15 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

本文作者:Michal Csiba,安森美技術市場分析師

斷路器是一種用于保護電路免受過電流、過載及短路損壞的器件。機電式斷路器 (EMB) 作為業界公認的標準器件,包含兩個獨立觸發裝置:一個是雙金屬片,響應速度較慢,由過電流觸發跳閘;另一個則是電磁裝置,響應速度較快,由短路觸發啟動。EMB 擁有設定好的跳閘電流(通常為固定值),具備瞬時跳閘(電磁觸發)和延時跳閘(熱觸發/雙金屬片觸發)兩種特性,可穩妥可靠地應對短路與過載情況。

盡管 EMB 結構簡單、效果可靠,但依然存在一些缺點。其一便是速度問題,EMB 的動作時間處于毫秒級,在此期間故障電流仍可能造成設備損壞,甚至對人員造成傷害。其二則是電弧問題,當觸點分離時會產生電弧,必須安全消散電弧能量,而這一過程會給斷路器帶來熱應力與機械應力。

半導體開關替代機械觸點可徹底消除電弧,因為電流切斷是在物理觸點分離前通過電子方式完成的。半導體開關能在微秒級時間內關斷,大幅降低短路峰值電流。此外,與機械部件不同,半導體開關專為高頻操作設計,且不會隨時間推移而老化。這類采用半導體開關的器件被稱為固態斷路器 (SSCB),通常用于保護直流電路與交流電路。

了解固態斷路器

SSCB 的優勢顯而易見:半導體開關的切換速度更快、可靠性更高,耐用性更強(無磨損損耗),且具備更精準的控制能力。在發生故障時,更快的斷開速度更具優勢,而半導體開關的速度是機械開關的一千倍以上。此外,由于本身就需配備控制電子元件,這類斷路器還可集成其他新功能,例如電流與電壓監控、電流限值調整,以及殘余電流裝置等其他安全附加功能。

SSCB 的核心是半導體開關,它取代了傳統的機電式繼電器。SSCB 的工作原理是:監測電路的電流與溫度,然后將監測數據傳輸至微控制器單元 (MCU);MCU 持續監控電流與溫度,以檢測故障,并在微秒級時間內觸發保護性關斷。發生跳閘時,MCU 會向柵極驅動器發送指令,令開關“關斷”。所有這些過程加起來,耗時遠少于 EMB。

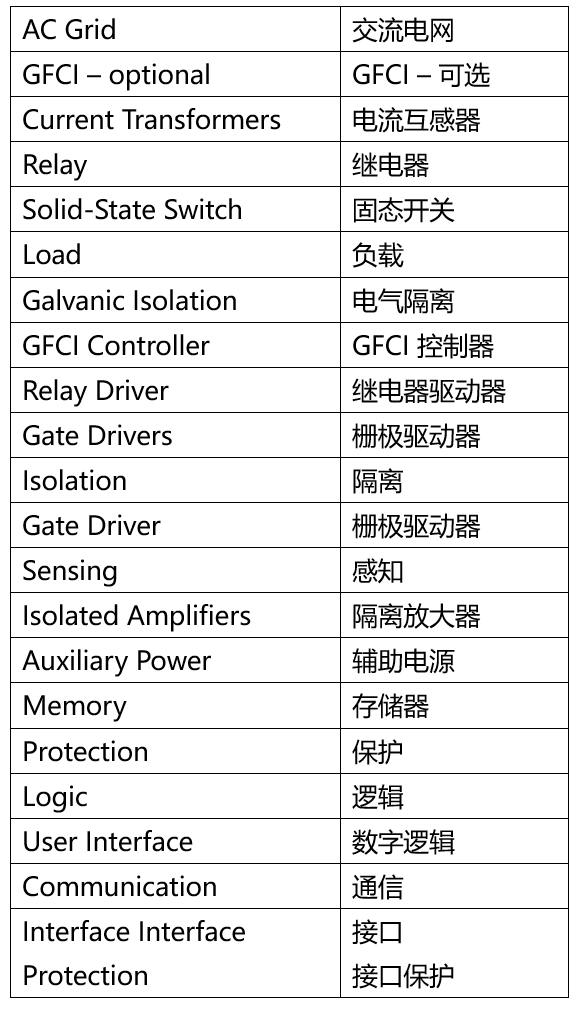

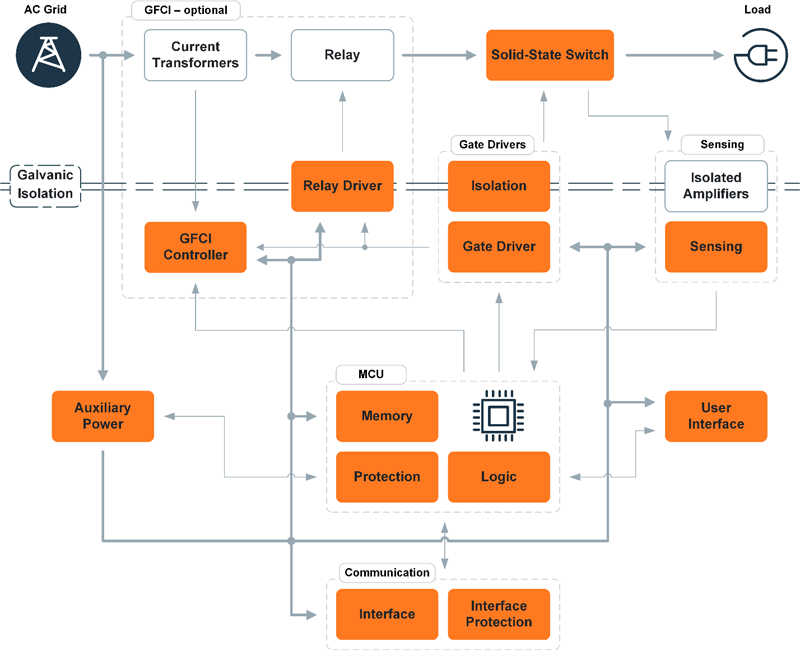

圖1:固態斷路器框圖

為保障安全,可增設一個可選的機械繼電器,在半導體開關關斷后實現物理隔離。此舉能消除電弧,且繼電器僅需處理微弱的漏電流。由于繼電器在半導體開關之后動作,工作過程中不會產生電弧,因此無需具備耐受短路電流的額定能力。繼電器可切斷半導體器件產生的漏電流,通常為數百微安 (μA)。此外,與機械斷路器不同,SSCB 同時連接相線與中性線,而繼電器能實現設備的完全斷電。

半導體開關分類

用半導體開關替代機械開關的想法早已存在,但長期以來,半導體技術的發展水平一直是制約這一構想落地的關鍵因素。如今,隨著寬帶隙技術的不斷進步,適用于低壓住宅與商業電網的固態器件已開始逐步涌現。

阻礙 SSCB 大規模市場化應用的因素之一是導通電阻。盡管現代半導體開關(尤其是 MOSFET)的導通電阻已處于較低值,但仍遠高于機械觸點的導通電阻。

過去幾年間,碳化硅 (SiC) 結型場效應晶體管 (JFET) 已成為推動 SSCB 發展的主流技術。這種器件既充分利用了碳化硅材料的特性,如高導熱性、更高電壓等級與更低損耗,又融合了 JFET 結構的優勢。在當前市場中,JFET 的單位面積導通電阻 (RDS(ON)) 最低,而且與 MOSFET 一樣采用電壓控制方式。原因是這種器件采用了結型柵極結構(與 MOSFET 的氧化層?xùn)艠O不同),能提供直接的漏源極電流通路,電荷俘獲效應極小,表面漏電流也可忽略不計。

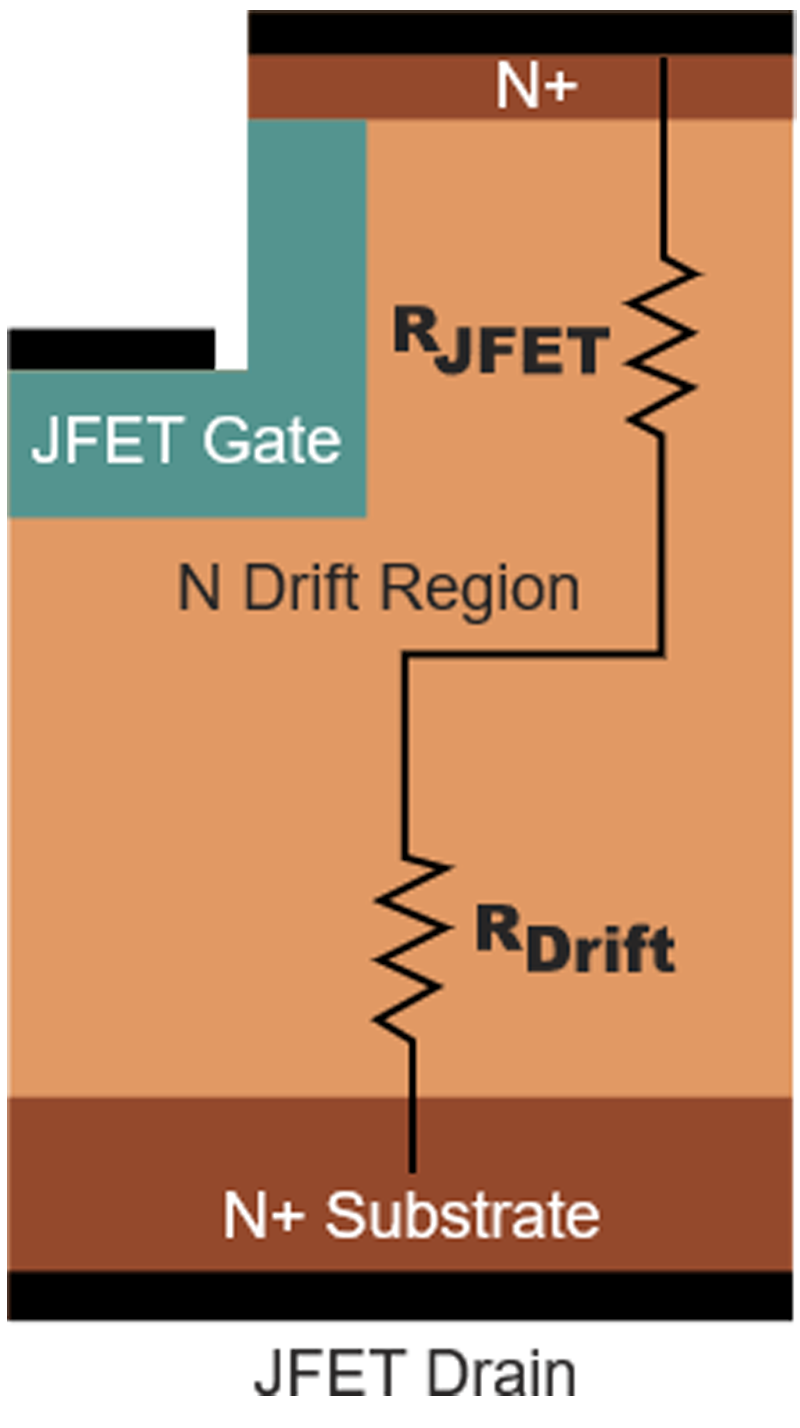

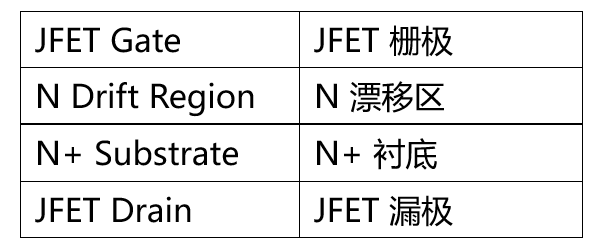

圖 2:JFET 結構

但低導通電阻的不足之處在于,JFET 具有常開特性,倘若柵極懸空或無柵極電壓,器件將處于完全導通狀態。這種特性在大多數應用場景與控制方案中通常是不利因素,因為故障發生時,器件的理想狀態應為關斷狀態。

將JFET 與常開型Si MOSFET 串聯,可制成常關型器件。其中,Si MOSFET 起到SiC JFET 使能開關的作用,同時保留JFET 結構的優勢。這種結構被稱為共源共柵結構,用途廣泛,可適用于多種應用場景。共源共柵型 JFET (CJFET) 具備靈活的柵極驅動能力與低開關損耗,但僅能控制低壓 Si MOSFET 的柵極,而且開關速度過快,不適用于 SSCB。

另一種可用的結構是組合型JFET,同樣在單個封裝內集成了低壓MOSFET 與JFET。不同之處在于,組合型JFET 允許分別控制MOSFET 與JFET 的柵極,從而能更靈活地調控開關的電壓變化率(dV/dt)。通過對 JFET 柵極施加過驅動電壓,這種結構還能進一步降低 RDS(ON)。盡管柵極電壓為 0 V 時 JFET 已處于導通狀態,但施加正向柵極電壓可增強溝道導電性,進而降低 RDS(ON)。具體可參考圖 3。

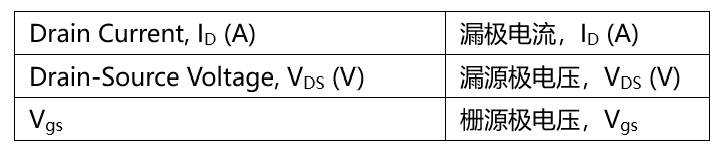

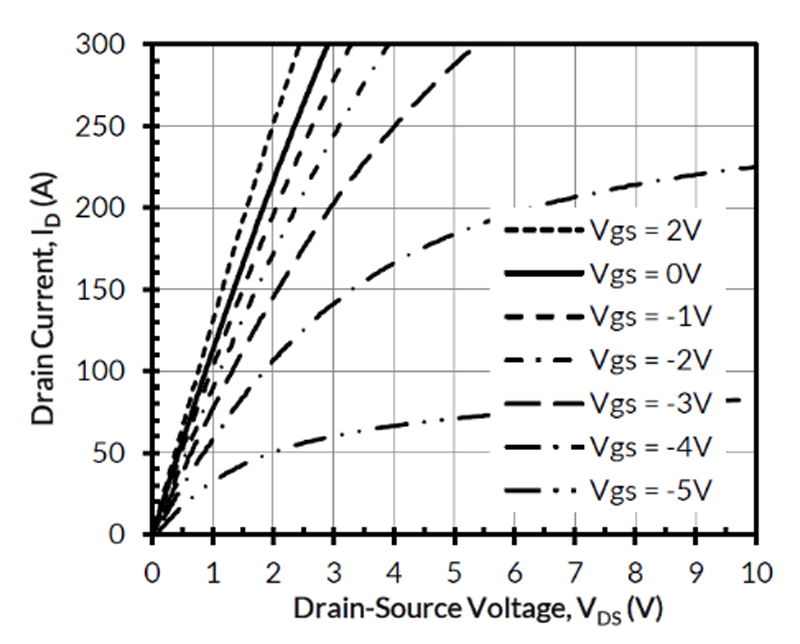

圖 3:組合型 JFET 輸出特性

如前所述,功耗仍是阻礙 SSCB 進一步推廣的最大限制因素。若要將 SSCB 用于住宅場景,就必須與當前使用的設備保持向后兼容,而現有設備中留給散熱的空間十分有限。機械斷路器的電流通路電阻極低,因此損耗也非常小。SSCB 的功耗來源不僅包括 FET 的導通電阻,還包括控制電子元件的功耗;這類功耗大致保持恒定,且不受負載影響。

由于 JFET 僅能阻斷從源極到漏極方向的電壓,因此當用于交流阻斷時,需采用背對背結構。這項要求會使電路設計進一步復雜化,因為它會使溝道電阻實際增加一倍。因此,為降低總 RDS(ON),通常會采用并聯結構。由此也進一步凸顯了組合型 JFET 作為優選開關的優勢,因為組合型 JFET 不僅支持并聯運行,而且能簡化并聯操作。

當 SSCB 發生故障時,電流會開始上升并通過半導體流向負載,直至器件關斷。在關斷過程中,電壓會急劇升高,此時過電壓會觸發電壓鉗位電路,保護 MOSFET 免受雪崩擊穿影響。故障電流會繼續通過鉗位電路流向負載,直至完全關斷。電路中(包括導線和感性負載)存儲的電感能量會在鉗位電路中釋放。檢測速度越快,電流上升幅度越小,所需釋放的能量就越少,相應地,鉗位電路的體積也可做得更小。

在電壓鉗位應用中,最常用的兩種器件是金屬氧化物壓敏電阻 (MOV) 和瞬態電壓抑制二極管 (TVS)。MOV 具有雙向?qū)ㄌ匦?,成本更低且功率密度更高,但使用壽命通常較短,同時因其兩電極間存在電容,電壓調節性能也較差。

另一方面,TVS 既有單向型也有雙向型,電容值更低,但對安裝空間要求更高,且大電流型號的成本也更高。

結語

SSCB 在傳統斷路器的基礎上實現了功能升級,但成本也隨之增加。SSCB 不僅能提供電路保護, 還可保障人員安全、支持遠程監控,并能遠程進行配置。由于固態斷路器的動作重復性遠高于傳統斷路器,因此更適用于跳閘頻率要求較高的場景。

安森美提供的 SiC JFET 與 SiC組合型 JFET,均具備極低的 RDS(ON)。盡管 SSCB 已開始逐步進入市場,但尚未實現大規模應用,主要是因為在高電壓、大電流場景下,SSCB 在功耗方面問題仍存在一系列難題。而 SiC JFET 和組合型 JFET 等器件,將有力促進優勢顯著的固態保護方案的普及與應用。
