Vishay/Sprague STH SuperTan ^?^ 液態鉭電容器性能更加強大，具有軍用元器件H級抗熱沖擊和抗振動能力。該系列還具備高達300次的抗熱沖擊能力。其設計牢固性強且可靠性高，采用了玻璃-金屬氣密封接、絕緣套管和錫/鉛軸向端接，D型封裝尺寸。Vishay/Sprague STH SuperTan液態鉭電容器的工作溫度范圍為-55°C ~ +85°C，在電壓降額情況下工作溫度可高達+125°C。其它特性如下：電容為880μF或1200μF（容差為±20%），低等效串聯電阻 (ESR) 為500m?或600m?。通常應用于航空電子設備、航空航天、石油鉆探和水下設備、電源、致動器、應答器以及無線電、雷達和軍事系統。

數據手冊：*附件：Vishay ， Sprague STH SuperTan?液態鉭電容器數據手冊.pdf

特性

• 軍用元器件H級抗沖擊和抗振動能力
• 更強的抗熱沖擊能力
• 強勁性能
• 牢固性強且可靠性高的設計
• 玻璃-金屬氣密封接
• 絕緣套管
• 錫/鉛軸向端接
• D型尺寸外殼

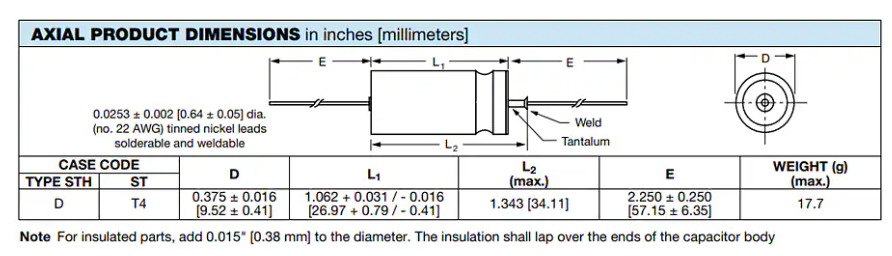

尺寸

Vishay SuperTan?液態鉭電容器技術解析與應用指南

一、產品核心特性與技術突破

Vishay推出的STH系列SuperTan?濕式鉭電容器采用密封封裝設計，在航空航天和航空電子應用領域具有顯著優勢：
. ?寬溫工作能力?：標準工作溫度范圍覆蓋-55℃至+85℃，通過電壓降額可擴展至+125℃
. ?振動性能升級?：通過結構優化提升機械穩定性，支持隨機振動測試（MIL-STD-202, 條件II-K，53.79g RMS）
. ?增強可靠性設計?：支持300次熱沖擊循環（MIL-STD-202, 方法107），遠超常規標準

二、電氣參數深度解析

2.1 關鍵性能指標

• ?電容容差?：提供±10%與±20%兩種標準規格
• ?直流漏電流?：在+25℃及以上溫度時，漏電流不超過標準額定值表中的限定值
  -x?典型示例?：75VDC額定電壓下，1200μF型號在+25℃時最大DCL為30μA，+85℃/+125℃時達300μA
  -x?ESR特性?：1200μF型號在+25℃、120Hz條件下最大ESR為0.50Ω

2.2 溫度特性分析

電容變化率在不同溫度下呈現規律性特征：

• ? 低溫段（-55℃） ?：變化范圍為-70%至-75%
• ? 高溫段（+85℃） ?：正向變化不超過25%-30%
• ? 極端高溫（+125℃） ?：變化上限控制在30%以內

三、機械結構與封裝設計

3.1 軸向產品尺寸規范

提供四種標準外殼編碼（ST A/T1至T4），直徑從0.188英寸（4.78mm）到0.375英寸（9.52mm）

• ?引線設計?：直徑0.0253±0.002英寸的鍍鎳鉭引線，支持焊接工藝
• ?絕緣要求?：絕緣部件直徑增加0.015英寸，絕緣層需覆蓋電容器體兩端

3.2 SMD封裝創新

四種終端代碼對應不同的焊接工藝：

• ?J/L型?：錫鉛（SnPb）焊接
• ?K/M型?：100%純錫（RoHS兼容）焊接
• ?安裝方式?：區分外側彎曲（J/K）和內側彎曲（L/M）兩種結構

四、應用工程指導

4.1 選型編碼解讀

完整的型號編碼包含多個技術參數維度：
STH | D | 128 | M | 075 | E | S | H | S
依次表示：系列 | 外殼代碼 | 電容值 | 容差 | 電壓額定值 | 終端/封裝 | 絕緣套管 | 可靠性/沖擊等級 | ESR

4.2 環境適應性驗證

產品通過多項軍用標準測試：

• ?密封性能?：符合MIL-PRF-39006標準要求
• ?機械強度?：滿足500g沖擊測試（MIL-STD-213條件D）
• ?高頻振動?：通過80g峰值振動測試（MIL-STD-204條件H）

五、特殊應用注意事項

5.1 反向電壓保護

• ?限制條件?：不允許連續反向電壓
• ?瞬態耐受?：峰值反向電壓≤1.5V，峰值電流×持續時間≤0.05As，重復頻率<10Hz

5.2 浪涌電壓能力

• ?標準情況?：支持115%額定直流電壓浪涌
• ?特殊限制?：125V額定值及1000μF以上電容的浪涌電壓等于額定直流電壓

六、質量控制與壽命測試

產品需通過2000小時壽命測試驗證：

• ?高溫測試?：+85℃額定電壓或+125℃降額電壓條件
• ?性能保持?：測試后漏電流不超過125%規定值，電容變化在+10%/-20%內
