DACx760 是精密、完全集成的 12 位和 16 位數模轉換器 （DAC），旨在滿足工業過程控制應用的要求。這些器件可編程為電流輸出，范圍為 4 mA 至 20 mA、0 mA 至 20 mA 或 0 mA 至 24 mA;或作為電壓輸出，范圍為 0 V 至 5 V、0 V 至 10 V、±5 V 或 ±10 V，過量程為 10%（0 V 至 5.5 V、0 V 至 11 V、±5.5 V 或 ±11 V）。電流和電壓輸出可以同時使能，同時由一個數據寄存器控制。
*附件：dac7760.pdf

這些器件具有上電復位功能，可在已知狀態下上電（IOUT和VOUT均處于禁用狀態并處于Hi-Z狀態）。CLR 和 CLR-SEL 引腳將電壓輸出設置為零刻度或中量程，如果輸出使能，則將電流輸出設置為范圍的低端。零點和增益寄存器可以編程，以數字方式校準終端系統中的器件。輸出壓擺率也可通過寄存器進行編程。這些器件可以在電流輸出上疊加外部HART信號，并采用10V至36V單電源或高達±18V的雙電源供電。

特性

• 電流輸出：4 mA 至 20 mA;0 mA 至 20 mA;0 mA 至 24 mA
• 電壓輸出：
  • 0 V 至 5 V;0 V 至 10 V;±5 伏;±10 伏
  • 0 V 至 5.5 V;0 V 至 11 V;±5.5 伏;±11 V（10% 超量程）
• ±0.1% FSR 總未調整誤差 （TUE） 最大值
• DNL：最大 ±1 LSB
• 同時輸出電壓和電流
• 內部 5V 基準電壓源（10 ppm/°C，最大值）
• 內部 4.6V 電源輸出
• 可靠性特點：
  • CRC 檢查和看門狗定時器
  • 熱報警
  • 開路報警，限流短路
• 寬溫度范圍：–40°C 至 125°C
• 封裝：6 mm × 6 mm 40 引腳 VQFN 和 24 引腳 HTSSOP

參數

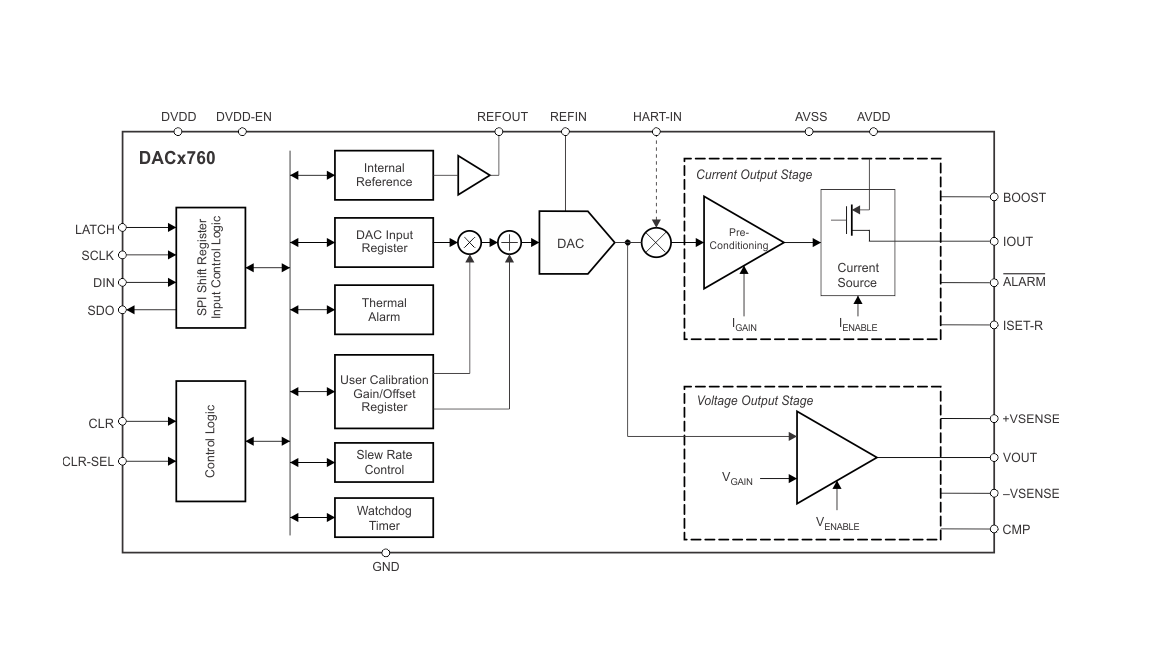

方框圖

DAC7760（12 位）和 DAC8760（16 位）是集成化高精度數模轉換器（DAC），支持可編程電流和電壓輸出，具備高可靠性與靈活配置特性，專為工業過程控制等場景設計。

核心參數與性能

• 分辨率與輸出范圍 ：DAC7760 為 12 位，DAC8760 為 16 位；電流輸出支持 4mA-20mA、0mA-20mA、0mA-24mA，電壓輸出支持 0V-5V/10V、±5V/10V 及 10% 超量程（如 0V-5.5V、±11V）。
• 精度指標 ：總未調整誤差（TUE）最大 ±0.1% FSR，微分非線性（DNL）最大 ±1 LSB；內置 5V 參考電壓（溫漂最大 10 ppm/°C），支持外部精密電阻校準。
• 輸出特性 ：電壓輸出擺率 0.5 V/μs，電流輸出建立時間至 0.1% FSR 僅 10 μs；支持電壓與電流輸出同時使能，共享同一數據寄存器控制。
• 功耗與工作條件 ：模擬電源（AVDD）10V-36V，數字電源（DVDD）2.7V-5.5V（可內部生成 4.6V）；工作溫度 - 40°C 至 125°C，掉電電流低，功耗隨輸出模式動態調整。

封裝與引腳

• 提供 24 引腳 HTSSOP（7.80 mm×4.40 mm）和 40 引腳 VQFN（6.00 mm×6.00 mm）兩種封裝，VQFN 封裝含裸露熱焊盤（建議連接系統最低電位）。
• 關鍵引腳包括模擬輸出（IOUT/VOUT）、電源（AVDD/AVSS/DVDD）、參考電壓（REFIN/REFOUT）、SPI 接口（SCLK/DIN/SDO/LATCH）、校準與控制引腳（ISET-R/CLR/CLR-SEL）及報警輸出（ALARM）。

功能與核心特性

• 靈活配置 ：通過寄存器編程輸出范圍、擺率、校準參數，支持零位與增益數字校準，可疊加外部 HART 信號（4mA-20mA 模式）。
• 可靠性設計 ：內置熱報警（142°C 觸發）、開路檢測、短路限流、CRC 校驗與看門狗定時器，ALARM 引腳實時指示故障狀態。
• 接口特性 ：兼容 SPI/QPI 接口，最高時鐘頻率 30 MHz，支持 24 位默認幀或 32 位 CRC 校驗幀，多器件總線通信需 gated SCLK 控制。
• 輔助功能 ：電源復位后輸出為高阻態，CLR 引腳可將輸出清零至零標度或中值；VQFN 封裝支持 CAP1/CAP2 引腳外接電容濾波電流輸出。

典型應用場景

• 工業模擬輸出模塊、PLC 控制器、HVAC 閥門與執行器控制、流量變送器、傳感器變送器等工業過程控制設備。

設計要點

• 電源與去耦 ：AVDD 和 DVDD 需就近配置 0.1μF 去耦電容，模擬電源斜坡速率不超過 1 V/ns（建議串聯 10Ω 電阻）。
• 校準與濾波 ：電流輸出可外接 15kΩ 精密電阻提升溫漂性能，VQFN 封裝通過 CAP1/CAP2 引腳配置濾波電容；電壓輸出高容性負載時，需在 CMP 與 VOUT 間外接補償電容。
• 布局規范 ：模擬地與數字地分開布線，+VSENSE 引腳靠近負載連接以抵消線路壓降；避免數字信號與 CAP1/CAP2、參考電壓引腳近距離布線，減少干擾。
• 保護設計 ：建議在 IOUT/VOUT 引腳添加 TVS 二極管等瞬態保護器件，符合 IEC61000-4 工業抗干擾標準。

產品型號與供貨

• 在售型號包括 HTSSOP 封裝的 DAC7760IPWP/IPWPR、DAC8760IPWP/IPWPR 系列，VQFN 封裝的 DAC7760IRHAR/IRHAT、DAC8760IRHAR/IRHAT 系列，均符合 RoHS 標準，MSL 等級 3（260°C 回流焊）。
