APx500 軟件提供了頻響曲線的多種測量方法，對一個音頻產品的頻響特性進行測量分析。如果只用一個測量對一個音頻產品進行評價，那這個測量就是頻響曲線，APx500 軟件提供了多種方法可以進行頻響曲線測量。

下面列出 APx500 軟件包含的至少 10 種方法都可以進行頻響曲線的測量:

• Frequency Response
• Continuous Sweep
• Acoustic Response
• Loudspeaker Production Test
• Stepped Frequency Sweep
• Bandpass Frequency Sweep
• Multi-tone
• Transfer Function – White Noise signal
• Transfer Function – Speech signal
• Signal Analyzer (FFT) – White Noise

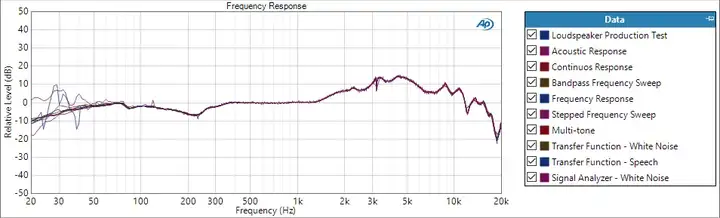

在這張圖中展示了分別采用不同方法，一個耳機喇叭的頻響曲線測試結果的對比。

前面４種方法都使用了同樣的信號處理技術，F(xiàn)requency Response, Continuous Sweep, Acoustic Response和Loudspeaker Production Test 都是基于指數正弦掃頻或 Chirp, 這一創新技術是由 Angelo Farina 在 2000 年發布的。Frequency Response 提供了最簡單的控制選項， 它的測量結果也是最簡單的。如果您在尋找一個方法能很快地對一個產品的頻響曲線進行測量，這個方法就非常適合。它基于我們的 Chirp 信號，測試時間超級短，在不到一秒的時間內就可以完成測量，給出測量結果。然而，它只提供頻響曲線。

Continuous Sweep在Frequency Response上作了拓展。除了 Frequency Response 的測量結果，增加了相位曲線，失真曲線，可以觀察待測產品的脈沖響應，還有 AP 專有的，可以對串擾進行掃頻測量。只用一個非?？焖俚?Chirp掃描，Continuous Sweep 可以提供上面提到的所有測量結果。

Acoustic Response和Loudspeaker Production Test 基于 Continuous Sweep，增加了用于喇叭，麥克風等電聲器件測量的特征與結果。首先acoustic response 和 loudspeaker production test 允許您應用一個時間窗，或門限到脈沖響應，在非消聲室環境進行電聲測量時，它可以把聲學反射排除。 另外，它們增加了 Rub and Buzz 測量結果，一個喇叭產品固有的電聲特性。

Loudspeaker Production Test 作了更多的優化，除了頻響曲線，失真，相位，脈沖響應，Rub and Buzz，還增加了喇叭阻抗曲線和 Thiele-Small 參數的測量。

Stepped Frequency Sweep 它可能是最經典的頻響曲線測量方法，采用單點正弦波形，從一個頻率切換到另一個頻率。在 APx500 軟件中，這個測量方法可獲得頻響曲線，總諧波失真+噪聲（THD+N）， 總諧波失真（THD），相位等。相對于Chirp掃頻，階梯掃頻太慢了，但是只有這種掃頻可以獲得測試信號的總諧波失真+噪聲，而且階梯掃頻是目前大部分產品的標準測量方法，為了便于對比，通常要求用這個測量方法進行測量。

Bandpass Frequency Sweep 也是一種階梯掃頻，它包含一個可以追隨掃描基頻的濾波器，具有高選擇性。這種掃頻方法特別適用于電聲產品的測量。傳統的階梯掃頻是一個寬帶或者說是沒有進行選擇性濾波的測量， 測量結果包含噪聲與失真。采用帶通掃頻，當濾波器模式選 “window width”，可以最大限度的排除基頻以外的信號。

Multi-tone Analyzer 使用多頻音代替離散的頻點逐個掃描，多頻音是同時發聲的。多音聽起來像是某個人同時按下管風琴所有的鍵發出的聲音。多音的優勢是用它進行測量非?？欤?Chirp 差不多，而且它可以同時測量噪聲和其它的非諧波相關信號，與階梯掃頻差不多。它的不足之處是多音的波峰系數比一個純正弦波的波峰系數高很多，還有噪聲結果，TD+N(總失真和噪聲)不同于 THD+N（總諧波失真與噪聲），因為它包含了諧波失真與互調失真。這使得對比 TD+N 與 THD+Ｎ變得不那么容易。

Transfer Function 提供了一個非常有趣的方法來測量頻響曲線。之前提到的所有測量方法都是依賴于一個正弦激勵信號，這可能會導致一個問題，因為很多現代語音產品，如手機，包含自適應信號處理算法，這種算法會消除正弦波和其它非語音信號，這就使得測量手機或帶麥克風的智能音箱的頻響曲線變得徒勞無功。傳遞函數通過找信號源或激勵信號與響應信號之間的關聯性來對產品進行測量。激勵信號可以是任意的，唯一需要滿足的是，激勵信號的能量必須覆蓋所需的頻率范圍。寬帶噪聲是一個很好的信號源，但更有效的是，使用實際的人類語音信號。當使用語音信號時，需要重點提及的是，人類語音信號在100Hz 以下， ４-10KHz 以上能量較低。另外， 您需要對語音進行長時間的平均來獲得一個有效的測量。

Signal Analyzer 通常它并不是用來測頻率響應的，但它確實可以作為一種方法來使用。如果您播放一個白噪聲信號（每個頻率的能量是一樣的）您可以直接從 FFT 頻譜看到頻響曲線特征。測量時可能需要進行多次平均，但是一個頻率響應平坦的產品它的 FFT 頻譜也是平坦的。

通過上面介紹的測量方法，我們來總結一下在進行頻響曲線測量時需要考慮的幾個方面：

分辨率 – 上面的測量方法也揭露了線性分辨率。所有基于 Chirp 的測量和傳遞函數，提供了非常高的頻率分辨率， 在相對短的測量時間內返回幾千個測試點數據。階梯掃頻和多音從可操作性的角度來講很難提供100個以上的測試點數據。

噪聲免疫 – 基于 Chirp 的測量，多音和帶通掃頻提供了對噪聲的免疫，在某些測試場景這很有優勢，如在一個非理想的電聲環境測量喇叭。階梯掃頻，傳遞函數和信號分析儀不能從測量信號中排除噪聲，所以測量結果中會包含環境噪聲分量，尤其是進行電聲測量時。

測量速度 – 如果只測產品的頻響曲線，應該沒有比基于Chirp 掃頻更快的技術，如Acoustic Response, Continuous Sweep 和 Loudspeaker Production Test。 Multitone（多音）比 Chirp 要慢一點，需要100毫秒左右。階梯掃頻，帶通掃頻，傳遞函數和信號分析儀是最慢的測量技術。
