笙泉重磅推出首款32位CAN+LCD MCU

笙泉首款32位CAN+LCD MCU (型號:MG32F02N系列)及32位 LCD MCU (型號: MG32F02K系列)，專為非車規CAN通訊與LCD顯示儀表應用打造，兼具高效能與高整合，完美滿足智能儀表市場等需求。

立即帶您了解其核心功能、產品亮點、關鍵技術與相關應用，以搶占先機！

CAN應用

CAN (Controller Area Network，控制器局域網絡)是一種多主機序列通訊協議，設計目的是讓多個微控制器與設備之間無需透過中央主控計算機即可彼此通訊。其應用廣泛，包括電扶梯控制、PLC自動化控制系統、電動輔助車輛、機器人通訊控制以及儲能設備等。

CAN協議具備多項優點，例如：傳輸距離長、節點數量可彈性擴充、差動訊號設計具備優異的抗干擾能力，并支持訊息仲裁優先權與錯誤偵測等功能。這些特性使得CAN成為在惡劣環境下極為適用的通訊接口，廣受各類工業與車用應用的青睞。

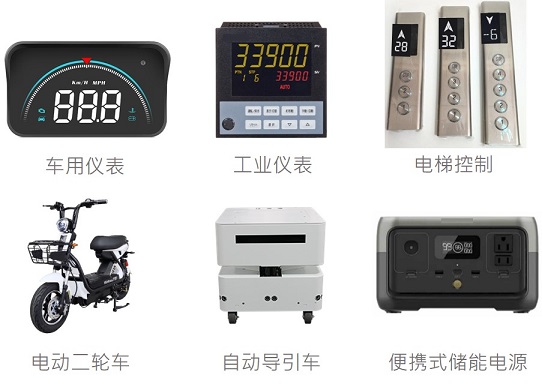

CAN主打應用：例如車用/工控/量測儀表、二輪車/三輪車、AGV自動車、儲能系統與梯控...等。

LCD應用

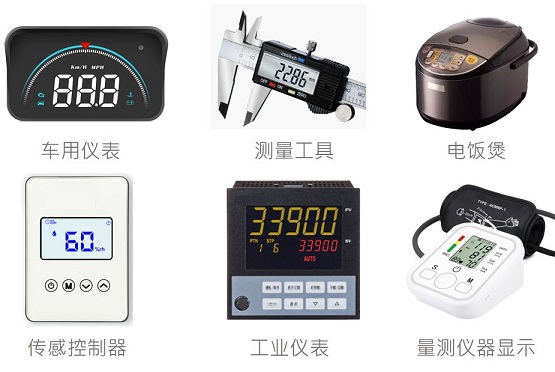

LCD(Liquid Crystal Display)儀表顯示應用廣泛，工控領域常見于電表、水表等設備；車用市場則應用于汽車與機車的儀表板；小家電產品如電飯鍋、刮胡刀等也常配備LCD顯示；此外，在醫療設備中亦可見其應用。

市面上的顯示技術依用途與成本不同，可分為彩色LCD(Color LCD)、單色LCD(Mono LCD)及LED顯示器等類型。以LCD為例，其面板通常包含COM(共享電極)與SEG(段電極)。MCU可透過內建或外部的 LCD驅動器，利用占空比(Duty/COM)與偏壓電壓(Bias)，產生驅動LCD所需的仿真電壓波形，以點亮對應的段或圖案，實現依用戶定義的畫面顯示。

CAN/LCD應用方案綜合特色:

●支持288多點LCD顯示屏幕，COM/SEG可以任意互換控制，減少PCB Layout的負擔
●支持UART/CAN bootloader，可帶電透過通訊接口更新程序代碼，使設備無需拆換下刻錄更新程序代碼，大幅減少產線或產品上的復雜度
●可符合手持儀表傳感器應用，內含ADC與OPA、PGA可檢測放大小訊號，ACMP可設置閾值，透過DMA快速搬移數據

●支持寬電壓1.8V ~ 5.5V與105°C工規溫度，應用范圍更為廣泛

LCD C/R-type

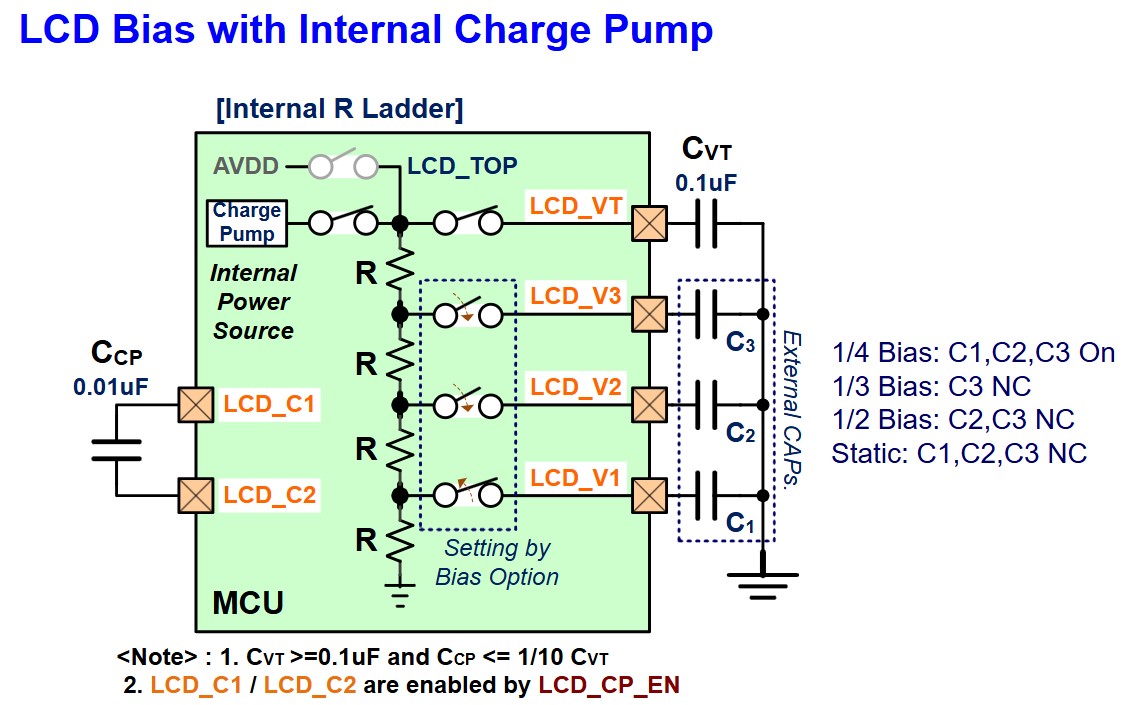

當使用內部Charge Pump時，需透過設定腳位的bias電壓來穩定驅動。CVT腳建議接上0.1μF電容，而CCP腳則使用0.01μF電容。

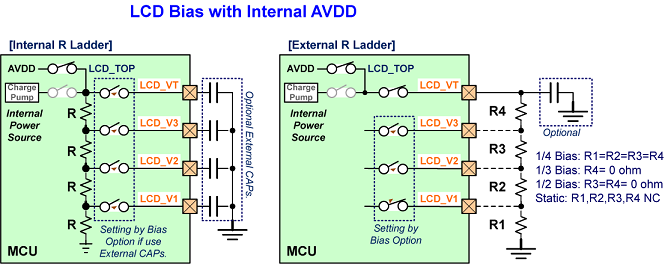

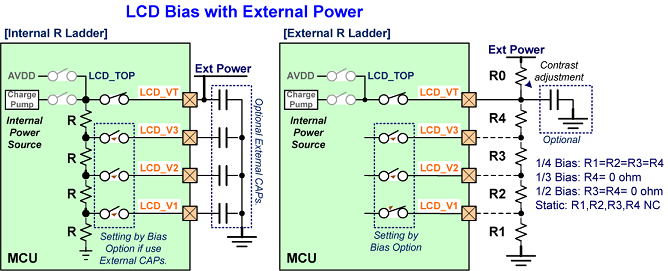

電源部分可選擇使用內部AVDD或外部電源。Bias電壓的產生方式可透過內部電阻搭配外部電容，或改由外部電阻設定。此設計同時支持C-type與R-type兩種LCD顯示類型。

內部電阻(R)可切換為L(zhǎng)ow Drive或High Drive模式，總阻值分別約為6MΩ與290KΩ，主要影響LCD的驅動電流與亮度表現。若需進一步調整亮度，也可透過外部電阻來實現。

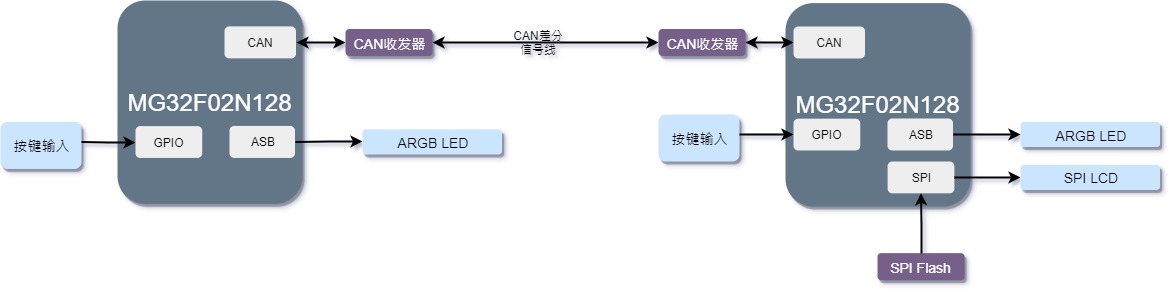

CAN應用方框圖

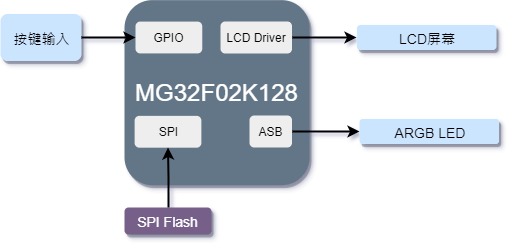

LCD應用方框圖

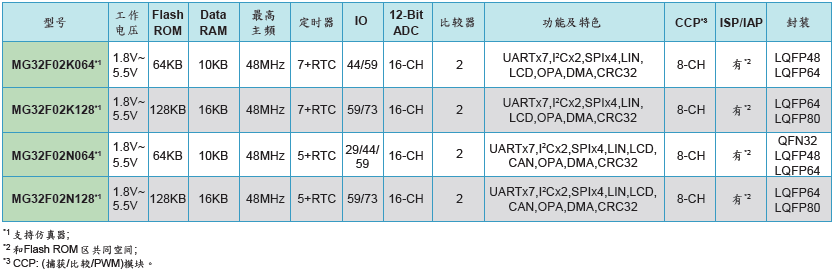

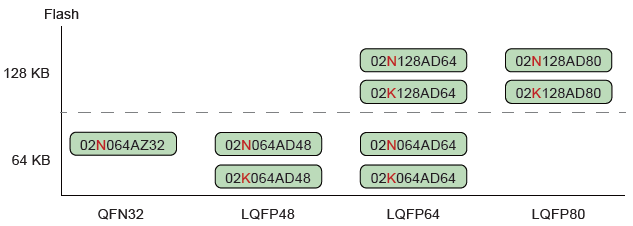

MG32F02N/K系列規格表

*另可瀏覽笙泉科技官網的LCD / CANDemo方案頁面，里面提供應用線路SCH/PCB、應用程序Sample code、匯整方案說明文件，供使用者參考。
