一、核心概述

RK平臺聲卡基于ALSA（Advanced Linux Sound Architecture）框架構建，核心目標是實現音頻數據的“采集-傳輸-處理-輸出”全鏈路管理。其本質是通過多個功能模塊的協作，將SoC內部的數字音頻信號與外部音頻設備（麥克風、耳機、HDMI等）連接，同時解決數據同步、格式兼容、硬件適配等問題。

根據《Rockchip Audio開發指南》，RK平臺聲卡的核心特點是模塊化設計和高靈活性，支持I2S/SAI/PDM等多種數字音頻接口、內部/外部CODEC組合，以及多聲道、異步采樣率轉換（ASRC）、數字回采（DLP）等高級功能，可適配智能家居、SoundBar、OTT盒子等多種場景。

二、聲卡核心構成組件

RK平臺聲卡由5大核心組件構成，各組件職責明確且協同工作，具體定義與功能如下：

三、聲卡數據傳輸流程（附流程圖）

RK平臺聲卡的數據流分為播放（輸出）和錄音（輸入）兩大方向，所有數據均通過DMAENGINE實現無CPU干預的傳輸，確保低延遲和高穩定性。

1.播放流程（數字→模擬/數字輸出）

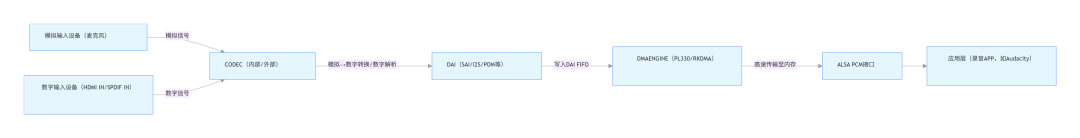

2.錄音流程（模擬/數字輸入→數字）

關鍵說明

?時序同步：DAI負責與CODEC協商時鐘（MCLK/BCLK/LRCK）和協議格式（如I2S、TDM），確保數據傳輸無錯位；

?無CPU干預：DMAENGINE直接管理內存與DAI FIFO的數據搬運，僅在緩沖區滿/空時觸發中斷通知CPU；

?格式適配：若輸入輸出采樣率不一致（如UAC場景），可通過ASRC（異步采樣率轉換器）進行實時轉換，避免失真。

四、RK平臺聲卡核心子模塊詳解

1. DAI（數字音頻接口）：聲卡的“傳輸中樞”

DAI是SoC與CODEC的“橋梁”，RK平臺支持多種DAI類型，適配不同場景需求：

2. CODEC（編解碼器）：“數模轉換核心”

CODEC是實現“數字信號模擬信號”轉換的關鍵，RK平臺分為兩類：

?內部CODEC：集成于SoC或PMIC，成本低、適配簡單，如：

?RK812/RK817：PMIC集成CODEC，支持立體聲DAC/ADC，可直驅外部PA；

?DCODEC：SoC內置數字CODEC，支持DSM（Delta Sigma Modulation）模式，節省外部PA成本。

?外部CODEC：獨立芯片，音質優、功能豐富，需通過I2C/SPI控制，如：

?ES8388：立體聲CODEC，支持高信噪比（SNR≥95dB）；

?TAS5731：D類功放CODEC，適合大音量場景（如SoundBar）。

3. MACHINE（聲卡整合層）：“配置管家”

MACHINE的核心是解析DTS配置并“綁定” DAI與CODEC，避免開發人員重復編寫驅動。RK平臺支持兩種主流MACHINE驅動：

?Simple Card：適用于“1個DAI+1個CODEC”的通用場景，通過DTS配置協議格式（如simple-audio-card,format = "i2s"）、時鐘主從（simple-audio-card,bitclock-master）等參數，無需編寫額外代碼；

?Multi Codecs Machine Driver：適用于“1個DAI/Combo DAI +多個CODEC”的復雜場景（如HDMI +模擬輸出、DAI+VAD），需通過DTS配置rockchip,codec列表和音頻路由（rockchip,audio-routing）。

五、RK平臺聲卡開發關鍵點

1.驅動開發重點：

?多數場景下，基于RK SDK開發只需移植/編寫CODEC驅動（如I2C接口的ES8388驅動）；

?僅在多CODEC、特殊時序（如自定義TDM）場景下，需編寫MACHINE驅動；

?DAI驅動已由RK提供（如rockchip_i2s.c、rockchip_sai.c），無需修改，僅需通過DTS配置屬性（如時鐘、協議）。

1.核心代碼路徑（內核源碼）：

kernel/sound/soc/rockchip/ # RK平臺核心音頻驅動├─ rockchip_asrc.c     # ASRC驅動├─ rockchip_i2s.c     # I2S驅動├─ rockchip_i2s_tdm.c   # I2S-TDM驅動├─ rockchip_pdm.c     # PDM驅動├─ rockchip_sai.c     # SAI驅動└─ rockchip_multicodecs.c # Multi Codecs Machine驅動kernel/sound/soc/codecs/  # CODEC驅動├─ rk817_codec.c      # 內部CODEC（RK817）├─ es8388.c        # 外部CODEC（ES8388）└─ hdmi-codec.c      # HDMI CODEC

1.聲卡添加步驟：

a.使能內核配置（如CONFIG_SND_SIMPLE_CARD、CONFIG_SND_SOC_ROCKCHIP_I2S）；

b.在DTS中使能DAI節點（如I2S/SAI），配置引腳、時鐘；

c.在DTS中添加CODEC節點（如I2C總線下的ES8388）；

d.添加MACHINE節點（如Simple Card），關聯DAI與CODEC；

e.編譯內核，通過cat /proc/asound/cards驗證聲卡注冊成功。

六、聲卡構成腦圖

七、關鍵總結

1.模塊化設計：RK聲卡的DAI、MACHINE、CODEC等組件解耦，開發時可聚焦“CODEC移植”和“MACHINE配置”，降低復雜度；

2.靈活性適配：通過SAI的靈活協議、Combo DAI的多接口組合、ASRC的異步同步，可覆蓋從簡單耳機到復雜多聲道系統的場景；

3.開發簡化：RK SDK已提供完善的DAI驅動和MACHINE模板，多數場景下僅需修改DTS和CODEC驅動，無需從零開發。

如需進一步調試（如播放無聲、錄音失真），可使用示波器（測時鐘/數據）、aplay/arecord（定位用戶態/內核態問題）、amixer（控制CODEC通路）等工具。
