在嵌入式Linux項目中，MIPI轉LVDS屏幕因兼容性強、適配靈活，常被用于盒子、工業設備等場景。但調試時難免遇到“屏幕不亮”“分辨率錯亂”“驅動bind失敗”等問題，尤其涉及轉換IC（如TC358775XBG）時，軟硬件協同排查更需精準。本文結合實際項目案例，梳理從問題定位到功能驗證的標準化步驟，并附上完整調試Patch，幫你快速突破瓶頸。

一、問題初始化：先搞懂“哪里錯了”

調試的核心是“先定位，再動手”，盲目改配置只會浪費時間。

1.日志抓包鎖定方向

屏幕未點亮?xí)r，優先查看DSI相關內核日志，執行：

dmesg |grepdsi # 查看DSI通道初始化報錯dmesg |greppwm # 排查背光驅動問題

常見報錯對應問題：

?“route-dsi1: failed to get logo”：dsi1通道配置缺失或硬件鏈路異常

?“pwm8: probe failed”：PWM背光引腳復用或節點未啟用

?“TC358775: command_interface is busy”：轉換IC上電時序錯誤

2.必收“基礎檔案”

調試前需同步以下文件，避免無依據修改：

?開機日志（systemlog.txt）：含驅動加載、硬件初始化過程

?設備樹（rk3588-evb.dtsi/rk3588-evb7-v11.dtsi）：本次調試核心修改文件

?硬件文檔：原理圖（確認DSI通道、PWM引腳）、屏幕手冊（1920x1080@60Hz時序）

?關鍵調試命令輸出：

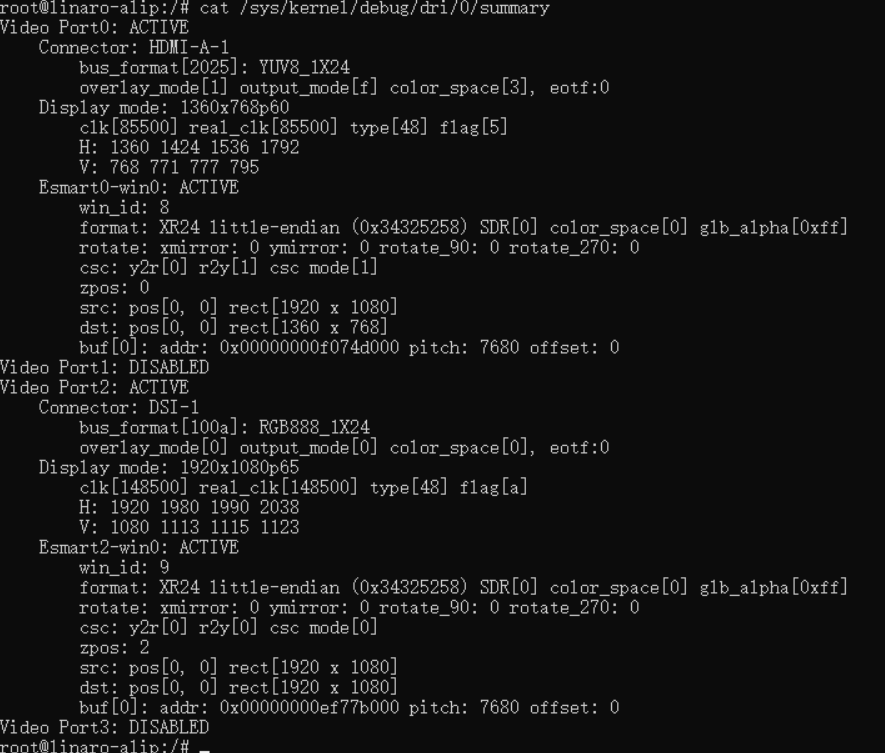

# 查看顯示端口狀態（確認Video Port激活情況）cat/sys/kernel/debug/dri/0/summary# 查看時鐘狀態（驗證DSI/PWM時鐘是否正常）cat/sys/kernel/debug/clk/clk_summary | grep -E"dsi|pwm"

二、硬件鏈路確認：排除“物理層”問題

MIPI轉LVDS的核心鏈路是“DSI信號→轉換IC→LVDS屏幕”，硬件問題需優先排除。

1.核心組件信息確認（對應Patch硬件適配）

根據硬件設計，本次調試涉及：

?轉換IC：TC358775XBG（需控制上電時序）

?DSI通道：dsi1（硬件連接dsi1，禁用dsi0避免沖突）

?PWM背光：PWM8引腳（GPIO2_RK_PB1控制轉換IC使能）

?供電：新增vcc3v3_lcd regulator給屏幕供電

2.硬件功能驗證

?用萬用表測轉換IC供電引腳（如VDD3.3V），確認上電正常；

?檢查引腳復用：確保PWM8、dsi1引腳未被UART/GPIO占用（參考原理圖）；

?背光測試：短接PWM8與地，觀察屏幕背光是否亮起（排除背光硬件問題）。

三、設備樹（DTS）配置：核心修改看這5處（附Patch代碼）

DTS是軟硬件的“橋梁”，本次Patch中80%的問題通過DTS修改解決，關鍵變更如下：

1.禁用沖突通道，啟用目標DSI

修改文件：kernel/arch/arm64/boot/dts/rockchip/rk3588-evb.dtsi

// 禁用dsi0（避免通道沖突）&dsi0 {-  tus ="okay";+  tus ="disabled"; si0_panel:panel@0{  atus ="disabled"; // 同步禁用dsi0面板 };// 啟用dsi1并配置關鍵參數&dsi1 {  tus ="okay";-   ckchip,lane-rate = <1100>;/*1920*1080*/+  ckchip,lane-rate = <960>;   整為900Mbps（匹配屏幕時序）   able-gpios = <&gpio2 RK_PB1 GPIO_ACTIVE_HIGH>; // 轉換IC使能引腳  1_panel:panel@0{   tus ="okay"; // 啟用dsi1面板  si,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST|MIPI_DSI_MODE_LPM)>;   format = ; // RGB888格式  i,lanes = <4>; // 4 lane傳輸   時序參數（匹配屏幕手冊1920x1080@60Hz）    timings1: display-timings {   1_timing0: timing0 {    k-frequency = <148500000>; // 像素時鐘148.5MHz   active = <1920>;    tive = <1080>;     -porch = <64>;     t-porch = <134>;    ck-porch = <8>;    nt-porch = <30>;    nc-len = <24>;     -len = <2>;     };   }; }; }; vsync hsy vfro vba hfron hback vac h cloc dsi disp_// ds dsi, d sta dsi     en // 調   ro  //ro  sta   };      st   d  sta  sta

2.啟用PWM背光與屏幕供電

修改文件：kernel/arch/arm64/boot/dts/rockchip/rk3588-evb7-v11.dtsi

// 新增屏幕3.3V供電regulatorvcc3v3_lcd: vcc3v3-lcd {  patible ="regulator-fixed";   ator-name ="vcc3v3_lcd";  -supply = <&vcc_3v3_s0>; // 依賴主3.3V電源};// 啟用PWM8背光引腳&pwm8 {  trl-0= <&pwm8m1_pins>; // 綁定PWM8引腳 atus ="okay"; // 解決背光不亮問題};// 配置顯示路由（dsi1對應vp3）&route_dsi1 {- tatus ="disabled";+  tus ="okay";   ct = <&vp3_out_dsi1>; // 綁定Video Port3};// 禁用HDMI避免顯示沖突（調試階段）&hdmi0_in_vp0 {-   s ="okay";+ tatus ="disabled";};   s statu conne  sta   s   st  pinc  vin regul  com

3. DTS修改驗證

編譯后通過以下命令確認配置生效：

# 反編譯dtb查看配置dtc -I dtb -O dtsarch/arm64/boot/dts/rockchip/rk3588-evb.dtb > check.dts# 檢查關鍵節點是否存在grep -E"dsi1.*okay|pwm8.*okay|vcc3v3_lcd"check.dts

四、驅動代碼修改：解決轉換IC控制與時鐘匹配（附Patch）

驅動層主要解決“轉換IC上電時序”“時鐘計算錯誤”“DCS指令下發驗證”三大問題，核心修改如下：

1.轉換IC上電時序控制

修改文件：kernel/drivers/gpu/drm/rockchip/dw-mipi-dsi2-rockchip.c

新增轉換IC電源控制函數，確保上電順序符合手冊要求（先使能、再?gòu)?fù)位）：

// 轉換IC上電函數（enable→復位拉低→拉高→拉低）staticvoiddsi_external_bradge_power_on(struct dw_mipi_dsi2 *dsi){ intk("debug_lvds_test: %sn", __FUNCTION__); if(dsi->enable_gpio) {   gpiod_direction_output(dsi->enable_gpio,1); // 使能轉換IC   usleep_range(1000,2000); // 延時1-2ms  } if(dsi->reset_gpio) {   gpiod_direction_output(dsi->reset_gpio,0); // 復位拉低   usleep_range(1000,2000);   gpiod_direction_output(dsi->reset_gpio,1); // 復位拉高   usleep_range(1000,2000);   gpiod_direction_output(dsi->reset_gpio,0); // 復位穩定   usleep_range(1000,2000);  }}// 轉換IC下電函數staticvoiddsi_external_bradge_power_down(struct dw_mipi_dsi2 *dsi){rintk("debug_lvds_test: %sn", __FUNCTION__); if(dsi->reset_gpio) {   gpiod_direction_output(dsi->reset_gpio,1);   usleep_range(1000,2000);  } if(dsi->enable_gpio) {   gpiod_direction_output(dsi->enable_gpio,0);   usleep_range(1000,2000);  }}// 在編碼器使能/禁用時調用電源控制staticvoiddw_mipi_dsi2_encoder_enable(struct drm_encoder *encoder){  external_bradge_power_on(dsi2); // 使能時上電  ... 原有初始化邏輯}staticvoiddw_mipi_dsi2_encoder_disable(struct drm_encoder *encoder){si_external_bradge_power_down(dsi2); // 禁用時下電  ... 原有銷毀邏輯}  //   d   //  dsi_   p   pr

2.時鐘計算修正（解決信號不穩定）

修改文件：kernel/drivers/gpu/drm/rockchip/dw-mipi-dsi2-rockchip.c

調整DSI逃逸時鐘分頻，匹配轉換IC要求：

staticvoiddw_mipi_dsi2_phy_clk_mode_cfg(struct dw_mipi_dsi2 *dsi2){  ... 原有配置  20MHz分頻改為10MHz，避免時鐘過高導致轉換IC異常 */-   lk_div =DIV_ROUND_UP(sys_clk,20*2);+  _clk_div =DIV_ROUND_UP(sys_clk,10*2); l |=PHY_LPTX_CLK_DIV(esc_clk_div);  ... 原有配置}  //   va  esc esc_c  /* 原   //

3. DCS指令下發驗證

修改文件：u-boot/drivers/video/drm/rockchip_panel.c

添加打印確認DCS指令是否成功發送（排查“屏幕亮但無顯示”問題）：

staticvoid panel_simple_prepare(structrockchip_panel*panel){+  ntf("xsc panel_simple_prepare: 開始發送DCS指令n"); ...原有邏輯   lat->on_cmds) {  t=rockchip_panel_send_dsi_cmds(dsi, plat->on_cmds);   ret)  intf("failed to send on cmds: %dn", ret);+  +    f("succed to send on cmds: %dn", ret); // 指令成功打印   . 原有邏輯} // ..   }        print     else          pr     if (      re if (p   //  pri

五、U-Boot階段適配（附Patch）

啟動階段需提前初始化轉換IC電源，避免Linux階段初始化滯后：

修改文件：u-boot/drivers/video/drm/dw_mipi_dsi2.c

// 新增U-Boot階段電源控制staticvoidrockchip_dsi_external_bridge_power_on(structdw_mipi_dsi2 *dsi){   t dw_mipi_dsi2 *priv = dev_get_priv(dsi->dev); _gpio_set_value(&priv->enable_gpio,1); // 使能轉換IC  lay(1000);  gpio_set_value(&priv->reset_gpio,0); // 復位拉低 elay(1000); _gpio_set_value(&priv->reset_gpio,1); // 復位拉高    udelay(1000);    dm_gpio_set_value(&priv->reset_gpio,0); // 復位穩定}// 準備階段調用電源控制staticintdw_mipi_dsi2_connector_prepare(structrockchip_connector *conn,                    structdisplay_state *state){+    rockchip_dsi_external_bridge_power_on(dsi2); // U-Boot階段上電   // ... 原有邏輯}   dm   ud  dm_  ude   dm struc

六、功能驗證：3步確認調試結果

1.背光驗證：開機后觀察屏幕背光是否亮起（PWM8配置生效）；

2.彩條測試：執行modetest -M rockchip -s 224@115:1920x1080，屏幕顯示彩條說明信號正常；

3.日志驗證：查看dmesg無DSI/PWM報錯，cat /sys/kernel/debug/dri/0/summary顯示“dsi1 connected”。

七、Patch核心修改總結

結語

MIPI轉LVDS調試的核心是“分層排查”：先排除硬件供電/連接問題，再通過DTS匹配硬件配置，最后通過驅動解決時序/控制問題。本文附上的完整Patch覆蓋了從啟動到運行的全流程適配，你可根據實際硬件調整引腳、時鐘、時序等參數。

若調試中遇到“彩條正常但應用無顯示”“雙顯沖突”等問題，歡迎在評論區留言，我們一起完善調試指南～

以下是完整patch，有需要自取(獲取指令后臺獲取)
