一、項目背景

青島啤酒三廠2025年旺季前啟動“高速灌裝線產能翻倍”技改，核心瓶頸出現在瓶頸壓蓋機：

·原有西門子S7-315-2DP（6ES7 315-2AG10-0AB0）通過Profibus DP控制SEW變頻器，節拍穩定但已無法提速；

·新增美國AB Ultra 3000i伺服驅動器（2098-DSD-030-SE，內置DeviceNet接口）負責高精度扭矩壓蓋，節拍可提升28%，卻與西門子PLC“語言不通”。
若整體更換PLC，產線停機至少7天，損失超600萬元。最終采用“協議轉換”路線：引入遠創智控YC-DNTM-DP工業級協議轉換網關，讓Profibus DP主站PLC直接駕馭DeviceNet伺服，實現“0停機”技改。

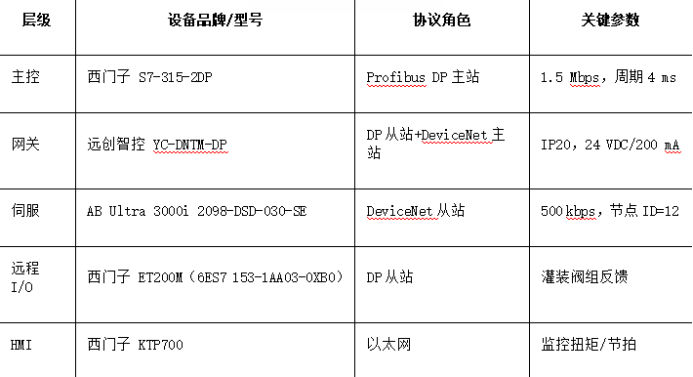

二、網絡拓?fù)渑c設備清單

物理連接：

·Profibus DP段采用6XV1 830-0EH10總線，終端器6ES7 972-0DA00-0AA0；

·DeviceNet段采用BELDEN 3082A鎧裝屏蔽電纜，兩端120 Ω終端電阻，遠離變頻器走線，間距≥1.5 m，網關外殼獨立接地＜4 Ω

三、網關配置詳述

1.硬件初始化

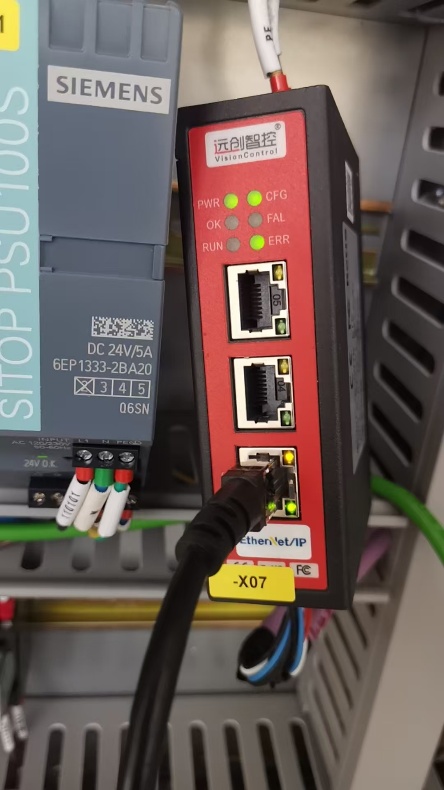

·在35 mm DIN導軌安裝YC-DNTM-DP工業級協議轉換網關，撥碼設定DP從站地址“15”，DeviceNet波特率500 kbps；

·通過RSNetWorx for DeviceNet導入Ultra 3000i EDS文件，自動識別伺服I/O Assembly 20（8 Byte Input/8 Byte Output）。

2.STEP 7組態

·打開HW Config，添加GSD文件“YC_DNTM_DP.GSD”，插入從站并拖拽8 Byte Input/8 Byte Output到PLC過程映像區PIW256/PQW256；

·設置數據一致性“Total Length”，避免字節級拆分導致扭矩指令錯位。

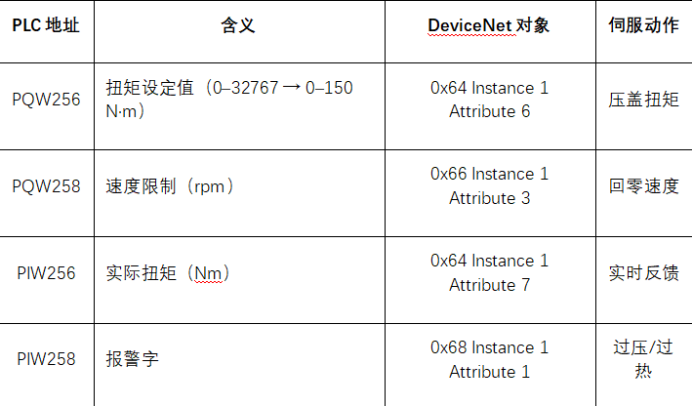

3.數據映射

4.抗干擾與冗余

·網關自帶Web服務器（默認IP 192.168.1.6），可實時查看DeviceNet掃描列表、錯誤計數器；

·采用雙24 VDC冗余供電，防止單電源掉電導致掃描中斷；

·在PLC程序中加入OB82診斷中斷，一旦網關出現“Bus-Off”，立即停機并點亮塔燈，3 s內可自動恢復。

四、調試與優化

1.分段驗證

·先獨立運行DeviceNet網絡：使用RSNetWorx在線掃描，確認伺服節點12通信質量98%以上；

·再接入Profibus DP：用STEP 7在線監控，DP診斷緩沖區0錯誤。

2.節拍調優

·原壓蓋節拍1 200瓶/h，通過提高伺服扭矩斜坡速率（由200 ms縮短至80 ms），并將網關內部掃描周期從8 ms調至4 ms，最終節拍提升至1 560瓶/h，增幅30%，超過技改目標。

3.連續運行考核

·連續72 h白班+夜班生產，累計運行21 000瓶，通信中斷0次，扭矩控制精度±0.05 N·m，瓶蓋廢品率由0.8‰降至0.2‰，年減少損耗約36萬元

五、維護與擴展

·網關內置SD卡插槽，可記錄30天DeviceNet報文，方便追溯偶發故障；

·未來若新增DeviceNet流量計，只需在Web界面勾選節點，無需修改PLC硬件，真正實現“零代碼”擴展；

·項目整體投資：YC-DNTM-DP網關1臺（4 800元）+電纜輔材（1 200元），總計6 000元，對比更換PLC方案節省成本約65%，投資回收期不足一周。

六、結論

遠創智控YC-DNTM-DP工業級協議轉換網關以“即插即用”方式，在西門子S7-300 Profibus DP與AB DeviceNet伺服之間架起毫秒級數據橋梁，讓青島啤酒三廠在旺季到來前完成產能升級，通信0中斷、廢品率下降、節拍提升30%，為食品灌裝行業異構網絡集成提供了可復制、可推廣的成熟范式
