OLED即有機發光二極管，憑借自發光、高對比度、柔性可彎曲等優勢，已成為顯示領域的核心技術方向。其生產過程涉及多道精密工序，從襯底處理、有機膜蒸鍍、封裝測試再到微透鏡陣列檢測，任何微小缺陷都可能導致顯示異常。光子灣科技的共聚焦顯微鏡可憑借高分辨率、三維成像及非破壞性檢測優勢，成為OLED面板研發與量產中不可或缺的檢測設備，為產品質量控制提供關鍵技術支撐。

襯底處理的表面缺陷精準篩查

共聚焦顯微鏡對OLED的缺陷檢測

在OLED面板襯底處理階段，共聚焦顯微鏡主要用于檢測玻璃或柔性塑料襯底的表面缺陷。襯底表面的劃痕、凹陷、顆粒雜質等缺陷會直接影響后續有機膜層的成膜質量，甚至導致像素點失效。通過共聚焦顯微鏡的高倍成像與表面輪廓測量功能，可精準識別微小劃痕，并量化缺陷的深度與寬度，為襯底清洗工藝的參數優化提供數據依據。

有機膜層制備的膜厚與結構質控

有機發光層的膜厚均勻性與微觀結構是決定OLED面板發光性能的核心因素。共聚焦顯微鏡通過光學切片技術，可對多層有機膜（空穴傳輸層、發光層、電子傳輸層）進行逐層成像，精準測量各層膜厚。針對蒸鍍工藝中可能出現的膜層團聚、針孔等缺陷，其三維成像功能可清晰呈現缺陷的空間分布形態，幫助工程師分析蒸鍍溫度、速率等參數對膜層質量的影響。在柔性O(shè)LED研發中，該技術還可用于檢測彎折過程中有機膜層的微觀結構變化，為優化柔性封裝材料提供參考。

像素與封裝檢測

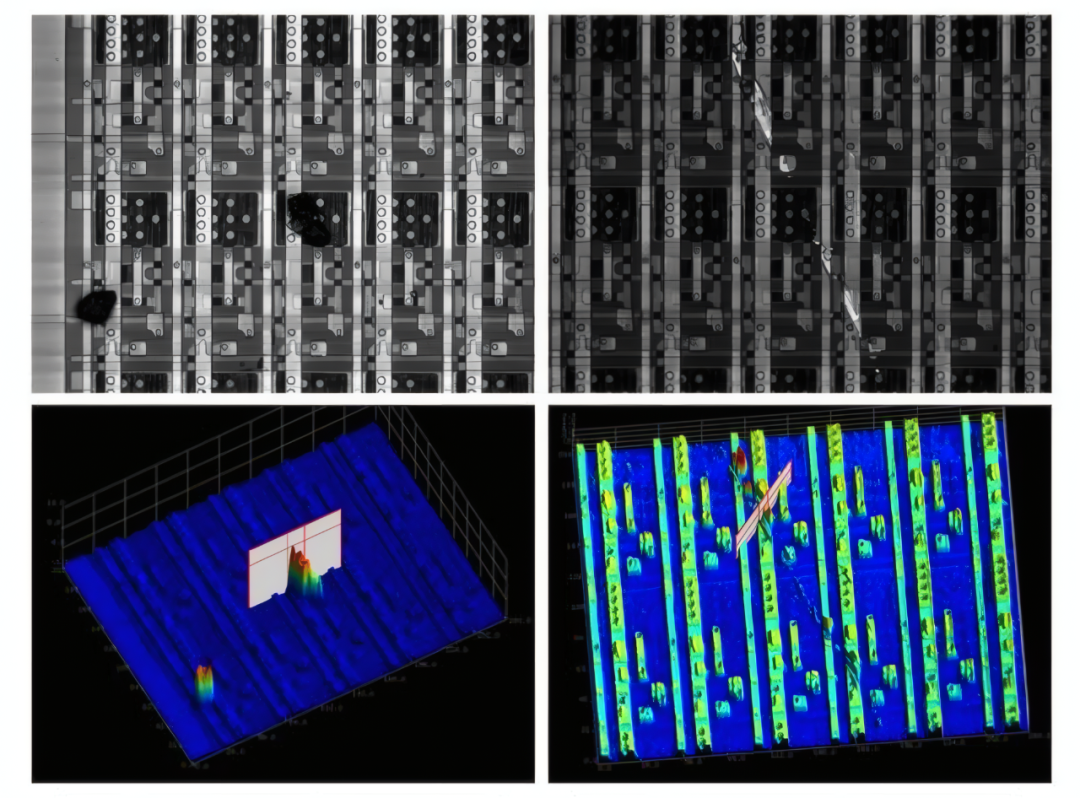

在OLED面板的像素結構檢測與修復環節，共聚焦顯微鏡能保障顯示性能與可靠性。其高分辨率成像可清晰顯示像素定義層（PDL）的開口精度、電極線路的形貌及接觸狀態，及時發現像素開口堵塞、電極斷線等缺陷。通過與圖像分析算法結合，還可實現缺陷的自動識別與分類，提升檢測效率。在封裝測試階段，共聚焦顯微鏡可檢測封裝層的密封性，通過觀察水分子滲透痕跡或封裝膠層的微觀裂紋，提前預警面板的使用壽命風險。

OLED面板上MLA（微透鏡陣列）的檢測

OLED面板上MLA微透鏡的排列方式

在OLED面板制造中，微透鏡陣列（MLA）是一類重要的微光學結構，通過精確設計其單元形狀、焦距、排布方式及占空比等參數，MLA能夠?qū)θ肷涔馐M行有效的擴散、整形、勻光與聚焦，進而實現光場調控、提升出光效率等特定功能。

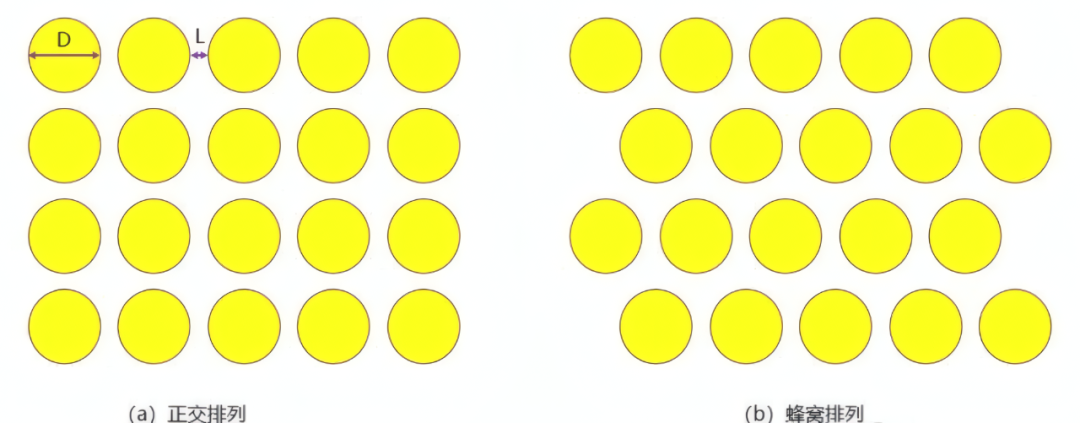

微透鏡的排列方式多樣，常根據基底形態與目標占空比進行優化選擇。利用共聚焦顯微鏡可以有效對微透鏡陣列的深度、排布、占空比進行檢測，有助于提高產品質量的把控。

共聚焦顯微鏡的技術優勢

共聚焦顯微鏡的核心優勢源于其獨特的光學結構設計，與傳統光學顯微鏡相比，它通過針孔濾波消除非焦點平面的雜散光干擾，使成像分辨率顯著提升，能夠清晰捕捉OLED面板的微觀結構細節。同時，其具備的三維成像掃描功能，可對面板內部結構進行層間掃描與重構，為分析缺陷成因提供立體數據，這一特性與OLED面板多層復合結構的檢測需求高度契合。

綜上所述，共聚焦顯微鏡以其高分辨率、三維無損的成像優勢，貫穿于OLED面板從襯底處理、有機膜層制備到像素結構與微透鏡陣列檢測的全制造流程。它不僅實現了對微觀缺陷與材料結構的精準表征，更為工藝優化與產品可靠性評估提供了關鍵數據支撐，成為推動OLED顯示技術向更高質量持續發展的重要分析工具。

光子灣3D共聚焦顯微鏡

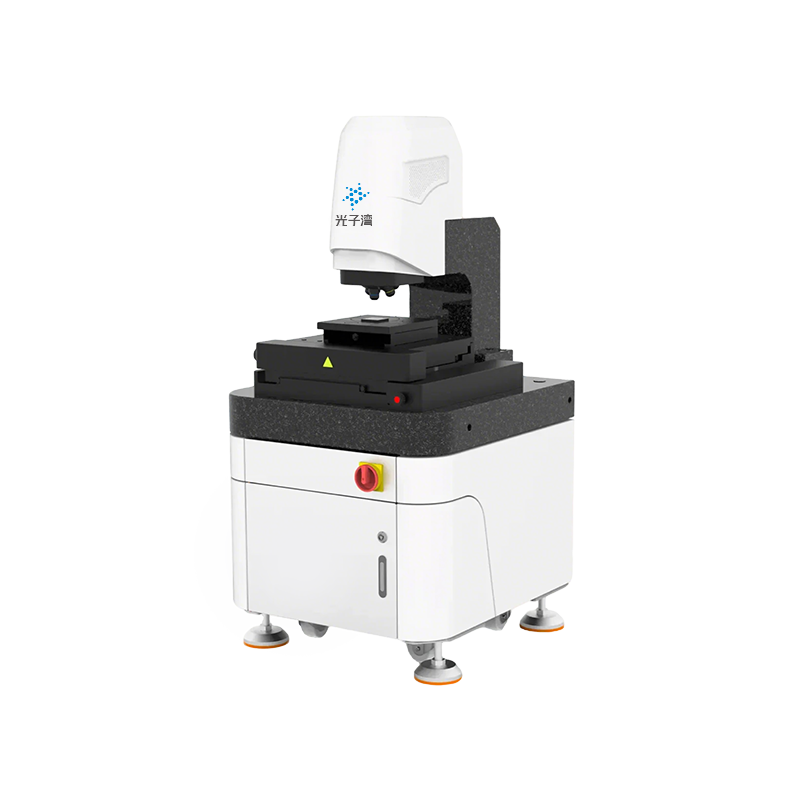

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

?

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
