電池電極制造是滿足交通電氣化需求的關(guān)鍵環(huán)節(jié)。該過程復(fù)雜，涉及漿料制備、涂布、干燥和壓延等多個階段。漿料流變學(xué)作為關(guān)鍵計量指標(biāo)，能深刻反映其微觀結(jié)構(gòu)及物理化學(xué)特性，對優(yōu)化生產(chǎn)工藝、提升電極性能至關(guān)重要。

流變學(xué)測量與關(guān)鍵參數(shù)

Millennial Lithium

流變學(xué)主要利用剪切流變儀進行研究，通過測量漿料抵抗剪切流動的能力來表征其特性。流動曲線是最基礎(chǔ)的測試，通過施加不同剪切速率并測量穩(wěn)態(tài)響應(yīng)來獲取數(shù)據(jù)。測量幾何結(jié)構(gòu)的選擇（如平行板、錐板、杯棒及毛細管）需根據(jù)漿料粘度進行調(diào)整，確保測量力在儀器量程內(nèi)。對于含顆粒漿料，測量間隙必須遠大于顆粒尺寸，以避免顆粒摩擦導(dǎo)致數(shù)據(jù)失真。

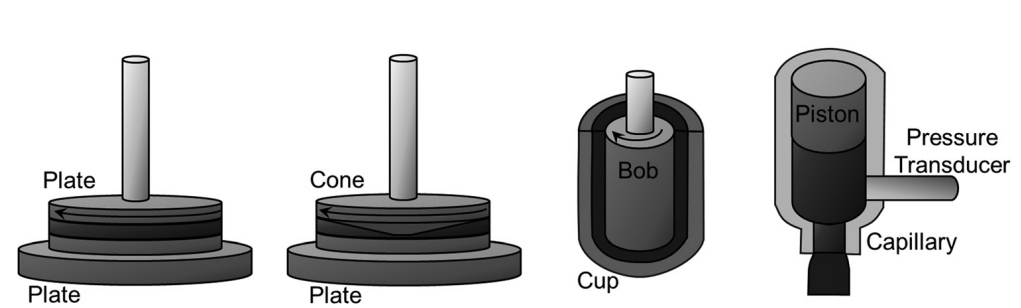

流變學(xué)測量幾何結(jié)構(gòu)示意圖，從左到右：平行板、錐板和板、杯和棒、毛細管流變測量

錐板幾何結(jié)構(gòu)能提供均勻的剪切場，并可用于獲取第一法向應(yīng)力差，這是量化漿料粘彈性的重要參數(shù)。輕度粘彈性有助于穩(wěn)定涂布珠并擴大涂布工藝窗口。然而，高剪切速率下的測量頗具挑戰(zhàn)，常因慣性效應(yīng)和樣品逃逸而受限。毛細管流變儀則能實現(xiàn)更高剪切速率的測量。

除剪切粘度外，其他關(guān)鍵流變參數(shù)包括：

松弛時間：反映材料彈性，可通過振蕩測試或剪切停止后的應(yīng)力松弛曲線獲取。它與過程剪切速率共同決定韋森伯格數(shù)（We），是預(yù)測涂布穩(wěn)定性的關(guān)鍵。

屈服應(yīng)力：漿料開始流動所需的最小應(yīng)力，可通過擬合流動曲線或振幅掃描測定。不同測定方法結(jié)果差異顯著，需明確所用方法。

觸變恢復(fù)：常用三區(qū)間觸變性測試（3ITT）來評估漿料結(jié)構(gòu)在剪切后的恢復(fù)能力。

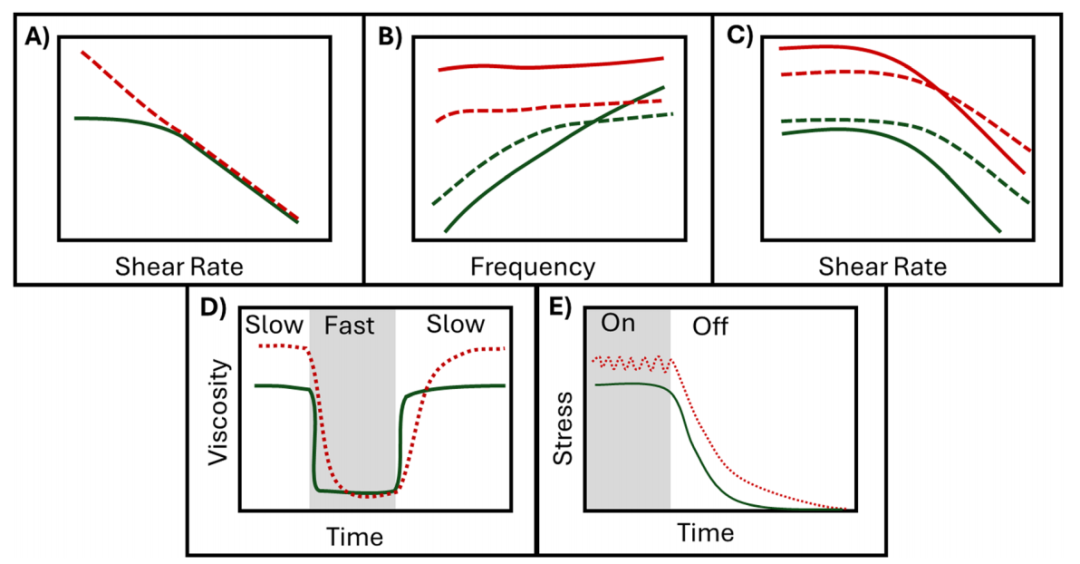

示例剪切流變學(xué)測量：(A) 流動曲線 (B) 頻率掃描 (C) 振幅掃描 (D) 3ITT (E) 停止剪切后松弛

拉伸流變學(xué)同樣重要，尤其在同時存在剪切和拉伸的復(fù)雜流動（如狹縫模頭內(nèi)）中。然而，其商業(yè)測量設(shè)備有限，常用定制裝置或毛細管流變儀進行估算。

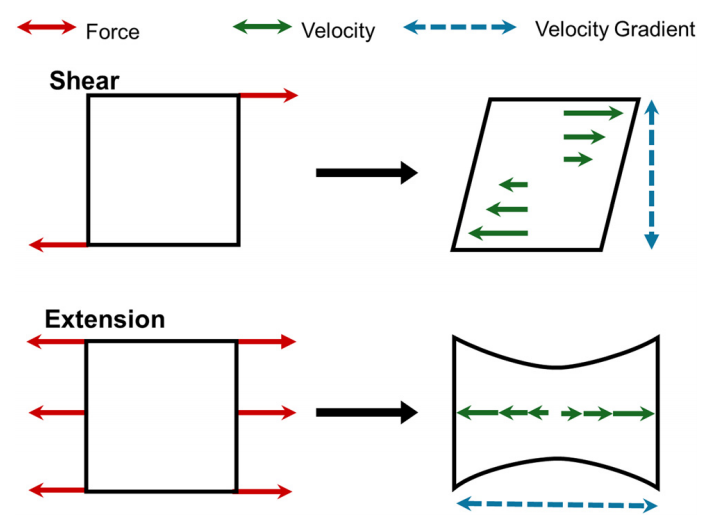

剪切和拉伸流動示意圖

表面性質(zhì)與微觀結(jié)構(gòu)評估

Millennial Lithium

漿料表面張力及其與集流體的相互作用顯著影響涂布流動，尤其對低固含量漿料。測量方法包括Wilhelmy板、de Nuoy環(huán)和接觸角。漿料的高粘度和顆粒特性使測量復(fù)雜化，需特別注意。

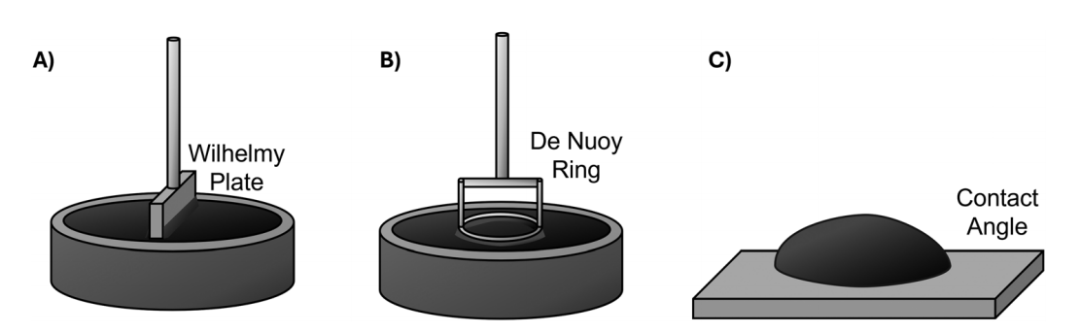

表面性質(zhì)測量示意圖：(A) Wilhelmy板，(B) de Nuoy環(huán)，和(C) 接觸角測量

漿料流變學(xué)由其微觀結(jié)構(gòu)決定。常用掃描電鏡觀察干燥電極，但干燥過程會改變結(jié)構(gòu)。先進技術(shù)如低溫SEM或光學(xué)顯微鏡可用于濕漿料成像，但各有局限。粒度分布可用光散射法（需稀釋）或Hegman gauge（直接用于原漿）測量，后者能預(yù)測漿料可通過的涂布間隙。漿料的電化學(xué)阻抗也可間接反映其內(nèi)部導(dǎo)電網(wǎng)絡(luò)。

漿料配方與混合過程的影響

Millennial Lithium

典型漿料包含活性材料、導(dǎo)電添加劑、聚合物粘結(jié)劑和溶劑。

活性材料：其粒徑、形狀和表面化學(xué)是影響流變的關(guān)鍵。小粒徑、高比表面積易形成網(wǎng)絡(luò)結(jié)構(gòu)，產(chǎn)生屈服應(yīng)力（如納米LFP vs 微米NMC）。高鎳材料可能催化PVDF交聯(lián)，導(dǎo)致漿料凝膠化。

聚合物粘結(jié)劑：如PVDF（溶于NMP）或CMC/SBR（用于水系）。其分子量、支化結(jié)構(gòu)和化學(xué)性質(zhì)顯著影響流變。線性聚合物粘度隨分子量增加，支化結(jié)構(gòu)則延長松弛時間并增加粘度。

導(dǎo)電添加劑：如炭黑，盡管添加量少，但因高比表面積易形成網(wǎng)絡(luò)結(jié)構(gòu)，對流變貢獻巨大。在NMP中，炭黑可自發(fā)分散形成網(wǎng)絡(luò)。

組分比例與溶劑：固含量增加通常導(dǎo)致粘度和屈服應(yīng)力上升。不同組分在不同固含量下貢獻主次不同。溶劑主要提供背景粘度，但次要溶劑可誘導(dǎo)毛細管橋聯(lián)，形成網(wǎng)絡(luò)。

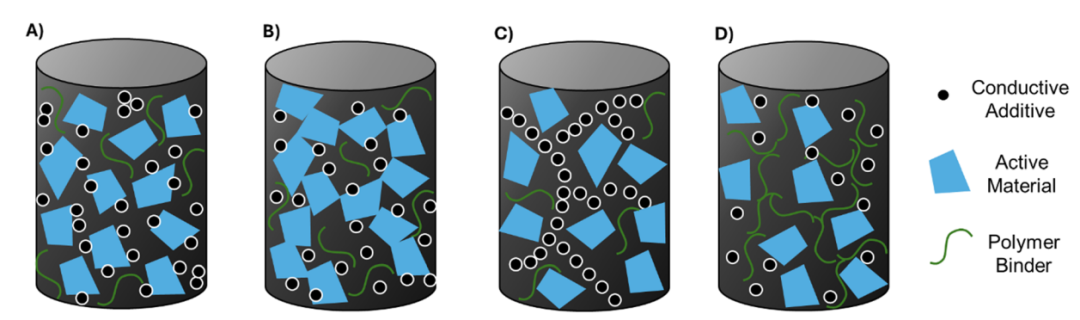

電極漿料中可能結(jié)構(gòu)的示意圖(A) 導(dǎo)電添加劑吸附(B) 活性材料網(wǎng)絡(luò) (C) 導(dǎo)電添加劑網(wǎng)絡(luò) (D) 粘結(jié)劑網(wǎng)絡(luò)

混合過程決定漿料微觀結(jié)構(gòu)的均勻性。強烈混合可打破團聚，但也可能促進組分吸附于顆粒表面，改變其在溶液中的狀態(tài)?；旌享樞蛑陵P(guān)重要，例如在NMC漿料中，先混合炭黑與NMP利于形成導(dǎo)電網(wǎng)絡(luò)，而先與活性材料干混則使炭黑吸附于活性物質(zhì)表面，抑制網(wǎng)絡(luò)形成。漿料老化可能導(dǎo)致沉降和團聚，需注意攪拌可能加劇炭黑團聚。

流變學(xué)在后續(xù)制造工序中的作用

Millennial Lithium

涂布：漿料流變學(xué)至關(guān)重要。理想行為是強剪切稀化（低剪切高粘度防流淌，高剪切低粘度利涂布）并具有屈服應(yīng)力（防沉降）。涂層厚度分布受流變影響，所示的厚邊缺陷可通過引入屈服應(yīng)力網(wǎng)絡(luò)來改善。彈性行為可能導(dǎo)致不穩(wěn)定，需控制韋森伯格數(shù)。

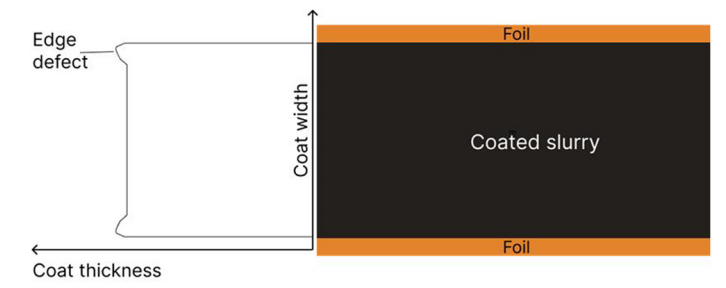

連續(xù)涂布電極漿料中邊緣缺陷示意圖

干燥與壓延：漿料特性影響干燥過程中形成的微觀結(jié)構(gòu)。粘結(jié)劑遷移是干燥中的常見問題，可能導(dǎo)致附著力差和性能不均。形成網(wǎng)絡(luò)結(jié)構(gòu)（可由屈服應(yīng)力檢測）被證明能抑制此遷移，改善電極機械性能。

工業(yè)視角與總結(jié)展望

Millennial Lithium

狹縫涂布因其高精度和預(yù)計量特點成為電極涂布主流技術(shù)。涂層均勻性對電池性能至關(guān)重要，厚度公差需嚴格控制（如橫向變化≤3%）。計算模擬有助于優(yōu)化涂布工藝參數(shù)，但需準確的漿料流變和表面性質(zhì)數(shù)據(jù)作為輸入。漿料的剪切稀化、粘彈性和觸變恢復(fù)行為直接影響涂布穩(wěn)定性與質(zhì)量。在間歇涂布中，漿料的彈性可能導(dǎo)致Fig. 8 所示的無質(zhì)量區(qū)泄漏和尾跡邊緣。

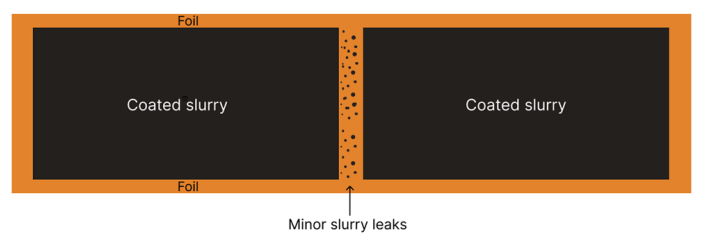

間歇涂布涂層電極漿料中無質(zhì)量區(qū)輕微泄漏示意圖

總之，深入理解漿料流變特性與微觀結(jié)構(gòu)對優(yōu)化電極制造至關(guān)重要。為此建議：

建立配方、工藝參數(shù)與漿料特性及性能的關(guān)聯(lián)數(shù)據(jù)庫。

改進微觀結(jié)構(gòu)表征方法（如漿料光學(xué)顯微鏡與干電極SEM結(jié)合）。

采用自動化方法可重復(fù)地測量漿料團聚尺寸，避免稀釋。

完善流變測量，涵蓋高剪切速率、振蕩測試、屈服應(yīng)力及拉伸流變。

克服困難，將表面性質(zhì)測量納入常規(guī)分析，服務(wù)于物理建模。

通過聚焦這些領(lǐng)域，可有效優(yōu)化漿料特性，提升電極制造水平與產(chǎn)品性能。

原文參考：Battery electrode slurry rheology and its impact on manufacturing

*特別聲明：本公眾號所發(fā)布的原創(chuàng)及轉(zhuǎn)載文章，僅用于學(xué)術(shù)分享和傳遞行業(yè)相關(guān)信息。未經(jīng)授權(quán)，不得抄襲、篡改、引用、轉(zhuǎn)載等侵犯本公眾號相關(guān)權(quán)益的行為。內(nèi)容僅供參考，如涉及版權(quán)問題，敬請聯(lián)系，我們將在第一時間核實并處理。
