該ADS8363為雙16位、1MSPS的模數轉換器（ADC），配備八個偽或四個全差分輸入通道，分為兩對，用于同步采集信號。模擬輸入與ADC輸入保持差分。輸入多路復用器可采用偽差分模式，支持每個ADC最多四個通道（4x2），或全差分模式，允許每個ADC轉換最多兩個輸入（2x2）。ADS7263是14位版本，ADS7223是ADS8363的12位版本。
*附件：ads8363.pdf

ADS8363、ADS7263和ADS7223提供兩個可編程參考輸出、靈活的電源電壓范圍、可編程自動音序器、每個通道最多存儲四個轉換結果的數據，以及多種關機功能。

所有設備均采用5毫米×5毫米、32針VQFN封裝。

特性

• 八個偽差分或四個全差分輸入
• 兩個通道的同時采樣
• 卓越的交流表現：
  • 信噪比：
    93 dB（ADS8363）
    85 dB（ADS7263）
    73 dB（ADS7223）
  • THD：
    –98 dB（ADS8363）
    –92 dB（ADS7263）
    –86 dB（ADS7223）
• 雙可編程和緩沖2.5伏參考允許：
  • 兩種不同的輸入電壓范圍設置
  • 兩級PGA實施
• 可編程自動序列器
• 集成數據存儲（每通道最多4個），用于過采樣應用
• 安全應用的2位計數器
• 在擴展工業溫度范圍內：–40°C至+125°C內完全規范

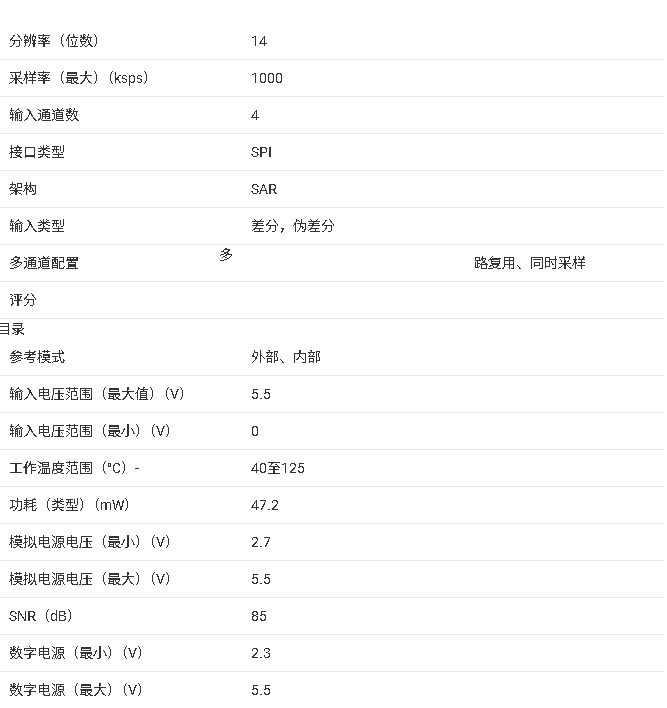

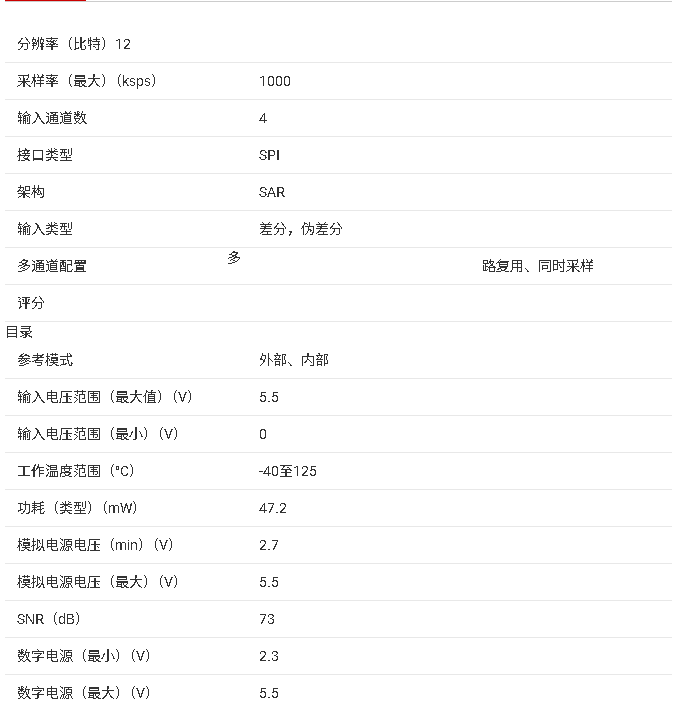

參數

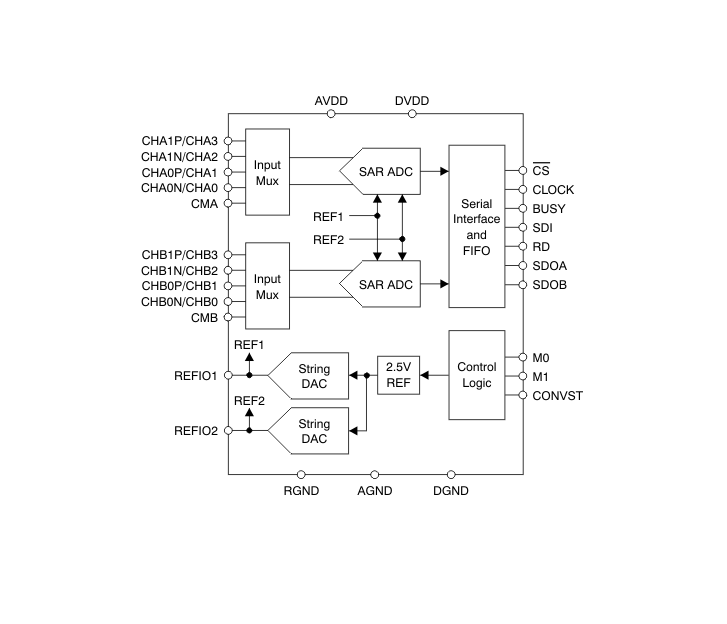

方框圖

ADS8363、ADS7263、ADS7223 是德州儀器（TI）推出的三款同系列雙路同步采樣模數轉換器（ADC），核心差異為分辨率（16/14/12 位），核心優勢為同步采樣、靈活輸入配置與高動態性能，支持多工作模式與低功耗設計，適配電機控制、電力質量監測、工業自動化等高精度數據采集場景。

一、核心產品參數

1. 基礎性能指標

• 通道與采樣特性 ：2 路 SAR 型 ADC，支持同步采樣；8 路偽差分或 4 路全差分輸入，分為 2 組通道對（A/B）；最高采樣率 1 MSPS，轉換時間低至 875 ns， acquisition 時間 100 ns。
• 動態性能 ：ADS8363 SNR 典型值 93 dB、THD-98 dB、SFDR 100 dB；ADS7263 SNR 85 dB、THD-92 dB；ADS7223 SNR 73 dB、THD-86 dB；通道隔離度高，無丟失碼，積分非線性（INL）與微分非線性（DNL）隨分辨率遞減，精度優異。
• 輸入與參考 ：輸入電壓范圍 ±V_REF（V_REF 為 0.5~2.5 V），內置 2 個獨立可編程 2.5 V 參考源（10 位 DAC 調節，步長 2.44 mV），支持外部參考輸入，共模抑制比（CMRR）92 dB（100 kHz）。
• 功耗與供電 ：模擬電源（AVDD）2.75.5 V，數字 I/O 電源（DVDD）2.35.5 V；最大功耗 117 mW，支持深度掉電（5 μA）、休眠（0.9 mA）與自動休眠模式，適配低功耗場景。

2. 環境與封裝

• 工作溫度：-40°C 至 125°C，滿足工業級寬溫要求；
• 封裝形式：32 引腳 VQFN 封裝（5mm×5mm），符合 RoHS 標準，引腳鍍層為 NIPDAU，MSL 等級 3，峰值回流溫度 260°C；
• ESD 防護：人體模型（HBM）±2 kV、充電設備模型（CDM）±500 V，保障工業環境使用可靠性。

二、關鍵功能特性

1. 采樣與輸入配置

• 同步采樣：雙路 ADC 共享采樣時鐘，確保信號相位一致性，適配多通道相位敏感測量（如電機電流 / 位置檢測）。
• 輸入模式：支持全差分（2×2 通道）與偽差分（4×2 通道）切換，通過寄存器配置通道選擇與共模電壓來源，靈活適配不同信號類型。
• 參考設計：雙獨立可編程參考源，可通過 10 位 DAC 精細調節輸出電壓，支持外部參考輸入，REFIO 引腳需搭配 22 μF 電容穩定工作。

2. 接口與控制

• 串行接口：SPI 兼容接口，支持 SDOA/SDOB 雙輸出或單輸出模式，兼容 ADS8361 硬件設計，可直接替換升級。
• 多工作模式：支持手動 / 自動通道選擇、半時鐘 / 全時鐘模式、特殊讀取模式，內置可編程序列器與 FIFO（最多存儲 4 組轉換結果），適配批量數據采集。
• 安全與狀態指示：內置 2 位計數器（安全應用適配），BUSY 引腳指示轉換狀態，支持通道信息輸出，便于系統同步控制。

3. 低功耗與兼容性

• 功耗管理：支持深度掉電、休眠、自動休眠三種低功耗模式，根據場景靈活切換，降低能耗。
• 向后兼容：引腳與 ADS8361 兼容，軟件可通過寄存器配置啟用新增功能，適配存量系統升級。

三、應用與設計要點

1. 典型應用場景

• 工業控制：多軸電機電流 / 位置檢測、可編程邏輯控制器（PLC）；
• 電力領域：三相電力質量監測、保護繼電器；
• 通用電子：工業自動化數據采集、高精度儀器儀表。

2. 硬件設計建議

• 供電與去耦 ：AVDD、DVDD 需獨立供電，各電源引腳就近放置 1 μF 陶瓷電容去耦；REFIO 引腳必須搭配 22 μF 陶瓷電容到參考地（RGND），保證參考穩定性。
• 輸入電路：信號源阻抗需低于 12 Ω（ADS8363）/40 Ω（ADS7263）/77 Ω（ADS7223），推薦搭配 OPA365 等高速運放驅動；未使用輸入引腳直接接 AGND 或 RGND，避免干擾。
• 布局規范：模擬地（AGND）、數字地（DGND）、參考地（RGND）單點連接，避免地彈噪聲；數字信號線串聯 10~100 Ω 電阻抑制 slew rate，減少數字干擾耦合。

3. 軟件與配置

• 寄存器配置：通過 SDI 引腳編程控制寄存器，可配置輸入模式、參考電壓、工作模式、FIFO 深度與序列器參數，功能擴展靈活。
• 工作模式選擇：手動模式適合單點采樣，自動模式搭配序列器支持多通道循環采樣，F(xiàn)IFO 模式可批量讀取轉換結果，提升數據傳輸效率。
