一、 案例背景與項目痛點

案例背景：

某大型區域快遞分揀中心為提高吞吐量，計劃上線一條高速交叉帶分揀系統。該系統核心控制單元采用高性能的西門子S7-1500系列PLC，其上層架構基于PROFINET工業以太網，負責邏輯調度、路徑規劃與系統監控。而執行單元——驅動數百個分揀小車精準運動的伺服電機系統，則優選了支持EtherCAT實時以太網協議的伺服驅動器，以確保極高的同步性與響應速度。

項目痛點：

1.協議異構難題：西門子S7-1500原生不支持EtherCAT協議，無法直接作為主站控制龐大的伺服網絡。若強制所有伺服更換為PROFINET版本，成本將急劇上升。

2.實時性要求苛刻：分揀系統對同步性要求極高，數百個伺服軸需要毫秒級的協同響應，任何通訊延遲都會導致包裹拋投不準，造成分揀錯誤。

3.系統架構復雜：若采用傳統的脈沖控制或模擬量控制，布線極其繁瑣，抗干擾能力差，且難以實現大量伺服參數的集中配置與實時診斷。

4.數據采集困難：伺服系統的實時狀態（如電流、扭矩、報警代碼）是判斷系統健康、預測性維護的關鍵數據，傳統方式難以全面、高效地采集并上傳至PLC與MES系統。

5.集成與調試周期長：異構系統的集成需要復雜的中間層開發，調試過程牽涉多方，耗時費力，嚴重影響項目上線進度。

二、 解決方案：遠創智控YC-ECTM-PN協議轉換網關

針對上述痛點，我們引入了遠創智控YC-ECTM-PN協議轉換網關。這款產品不僅僅是一個簡單的協議轉換器，更是一個功能強大的智能網關 和協議轉換網關。

協議轉換網關功能簡介：

核心協議橋接：作為PROFINET與EtherCAT之間的“協議翻譯官”，網關在PROFINET側作為智能從站，被S7-1500 PLC循環訪問；在EtherCAT側作為主站，高效、實時地控制整個伺服網絡。

高性能數據交換：它建立了兩個網絡間數據的高速通道，將PLC發出的控制字、設定位置等數據實時下發至伺服，同時將伺服的反饋位置、實際轉速、狀態字等數據實時采集并上傳給PLC。

強大的數據采集與邊緣處理：作為數據采集器，它能捕獲EtherCAT網絡中的所有伺服數據。同時，作為協議轉換網關，它具備初步的數據處理能力，如對伺服異常狀態進行預判斷、生成報警信息、或進行數據濾波，有效減輕上級PLC的運算負擔。

三、 清晰的解決方案與實施過程

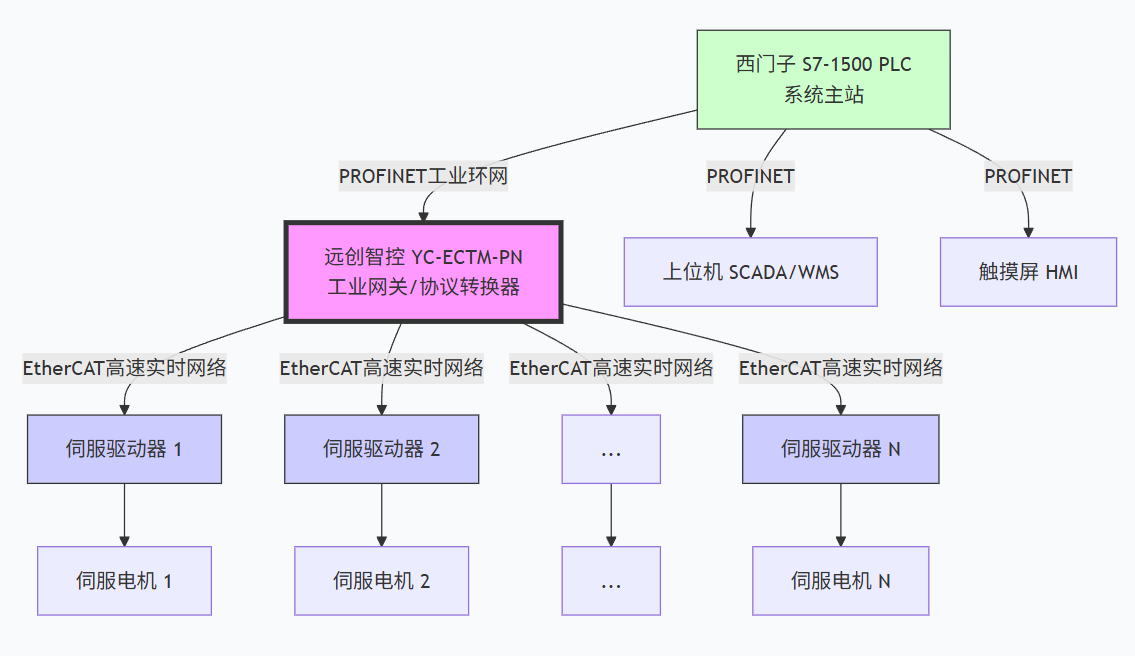

1. 系統拓?fù)渲貥?gòu)

2. 實施過程

步驟一：硬件組態。在西門子TIA Portal工程中，安裝網關的GSDML文件，將其作為標準PROFINET IO設備添加到S7-1500的硬件目錄中，并分配好輸入輸出數據交換區。

步驟二：EtherCAT網絡組態。使用網關配套的配置軟件（或集成在TIA Portal中的高級功能），掃描并識別連接的所有EtherCAT伺服從站，生成網絡拓?fù)?，并配置伺服的工作模式（如循環同步位置模式CSP）。

步驟三：數據映射配置。在網關配置工具中，建立PROFINET IO區與EtherCAT從站過程數據（PDO）之間的映射關系。例如，將S7-1500的輸出區映射到伺服的“控制字”和“目標位置”；將伺服的“狀態字”和“實際位置”映射到S7-1500的輸入?yún)^(qū)。

步驟四：伺服參數配置與調試。通過網關，可以便捷地對所有伺服進行參數的上傳、下載和批量配置，極大簡化了調試流程。

步驟五：PLC程序與上位機開發?；谟成浜玫臄?shù)據地址，在S7-1500中編寫運動控制邏輯，并在上位機SCADA上開發監控界面，實時顯示所有伺服的運行狀態和系統報警。

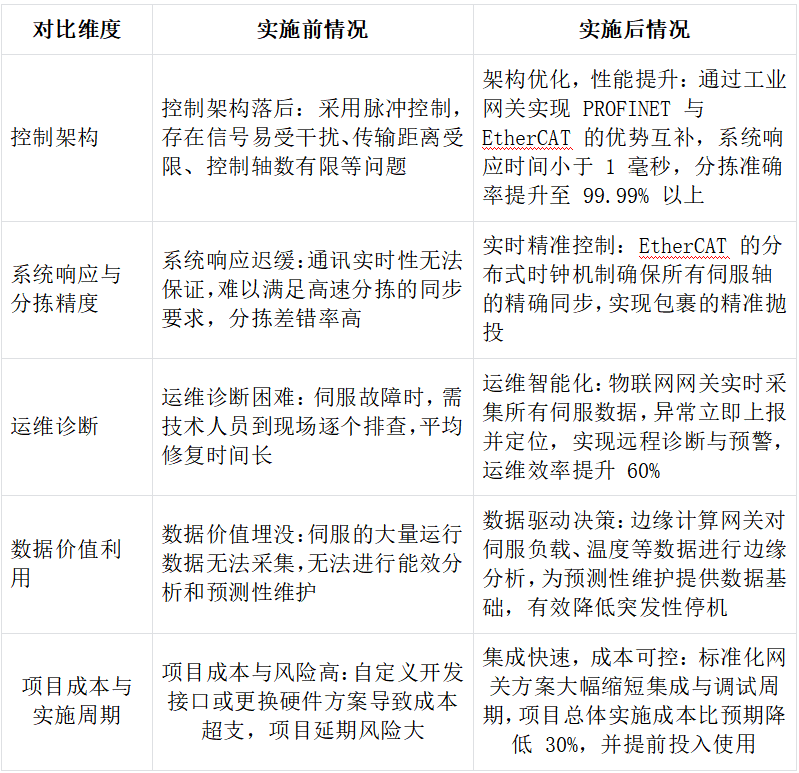

四、應用效果與項目實施前后對比

五、 行業推廣與前景展望

遠創智控YC-ECTM-PN網關所代表的智能網關 解決方案，其價值已在該物流案例中得到充分驗證。這種高效、可靠的異構系統集成能力，在以下主流且快速發展的行業中同樣需求迫切：

1.鋰電生產設備：卷繞、疊片等精密工序?qū)Χ噍S同步運動控制要求極高，是EtherCAT的主戰場。該網關能無縫對接西門子/三菱等主流PLC，構建統一控制平臺。

2.工業機器人：機器人控制器與關節伺服之間通常采用EtherCAT，而生產線主控往往采用PROFINET。此網關是實現機器人與生產線“對話”的理想橋梁。

3.半導體與面板制造：晶圓搬運、光刻機等設備對運動控制的精度和潔凈度要求嚴苛，需要穩定可靠的工業網關來整合不同協議的頂級設備。

4.高端包裝機械：需要將視覺系統（通常為GigE Vision）、PLC與伺服系統（EtherCAT）高效集成，實現高速高精的貼標、灌裝與包裝。

六、 總結

在工業互聯網與智能制造深度融合的今天，數據是智能的基石，互通是智能的前提。本項目成功實踐證明，遠創智控YC-ECTM-PN這類專業的工業網關，早已超越了簡單的協議轉換。它是承上啟下的物聯網網關，是賦能前線的協議轉換網關，是洞察細微的數據采集器，更是構建柔性生產系統的智能網關。

它以其卓越的性能和穩定性，將控制領域的PROFINET與驅動領域的EtherCAT無縫融合，不僅解決了快遞分揀行業的核心痛點，更為廣泛制造業的設備互聯、數據互通和智能升級提供了標準化、模塊化的范例。隨著“中國智造”的不斷深入，這種能夠快速部署、賦能現有設備、釋放數據潛力的智能網關 解決方案，必將在更多的主流和新興行業中成為構建未來智慧工廠不可或缺的神經中樞。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
