一、 案例背景

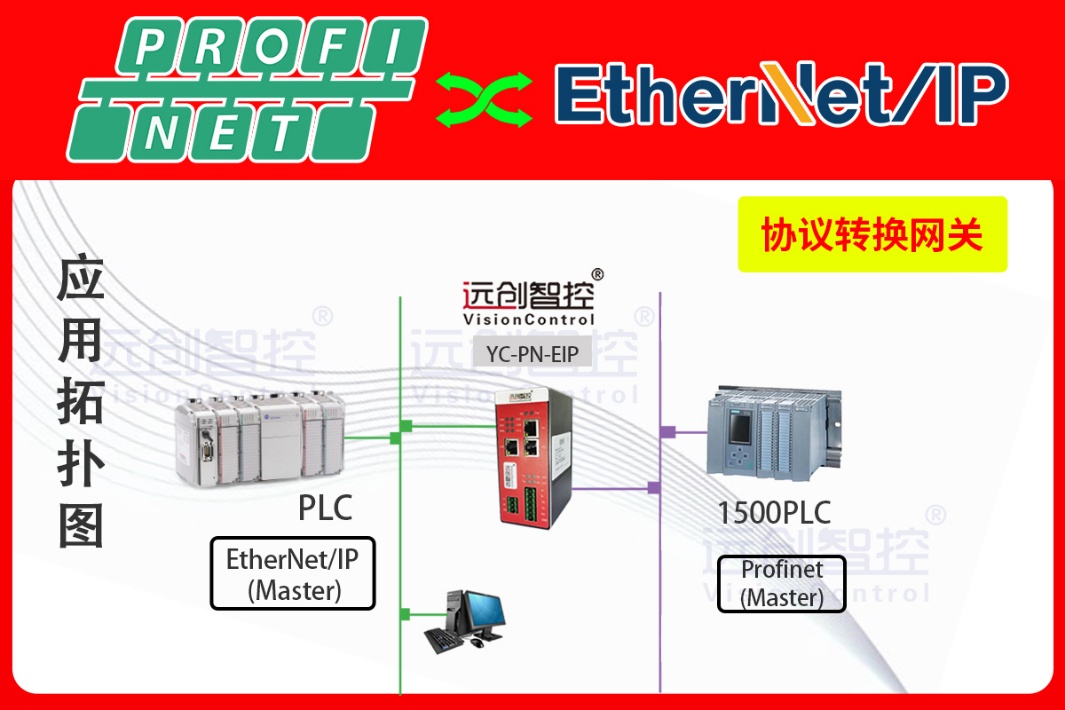

在一個工業現場，一端是AB的PLC，IP地址192.168.1.20;另一端西門子是S7-1500系列，IP地址192.168.2.248。AB的PLC內有 B3、N7、F8 三個寄存器文件涉及到通訊，分別對應西門子PLC的M、DB1、DB2三個存儲區域。通過捷米特網關的參數設置軟件進行配置，配置完成后下載重啟，再通過網關的參數配置軟件讀取網關參數，根據狀態消息調試。

二.設備介紹

1.西門子1500PLC

西門子S7-1500PLC是一個模塊化控制系統，適用于離散自動化領域內的各種自動化應用?？杉筛鞣N不同類型的 CPU，通過IO、通信和工藝功能模塊進行擴展。如果CPU1511-1PN的存儲器和性能對于應用足夠，但仍需要更多通信接口，可通過支持工業以太網、PROFINET 和PROFIBUS的通信模塊對 CPU 進行擴展，還提供支持串行通信的模塊。

2.AB(羅克韋爾)PLC

AB PLC的性能指標包括存儲容量、控制容量、掃描周期、指令功能及軟件支持、網絡與通信等。其運行過程包括上電及內部處理、掃描過程、診斷及出錯處理。若出現致命錯誤，CPU就會被強制成STOP方式，停止掃描。其編程軟件是RSLogix 5000/Studio 5000，不僅提供了強大的編程、維護和故障診斷功能，而且還支持多種編程語言，包括梯形圖、函數塊圖和文本編程，使得工程師可以根據特定的應用需求選擇合適的編程方式。

3.捷米特JM-PN-EIP網關

捷米特JM-PN-EIP型號可以使Profinet主站與EtherNet/IP主站設備實現協議轉換，數據雙向傳輸，當Profinet網絡中的設備發送數據時，網關會將這些數據包轉換為EtherNet/IP協議格式，然后發送到EtherNet/IP網絡中。反之亦然。網關做為EtherNet/IP網絡設備一側的Slave(即從站),做為Profinet網絡設備一側的Slave(即從站)

三.配置連接方案

1, 新建工程：運行 RSLogix 5000 程序，選擇菜單 File->New，彈出對話框：

2, 在“Type”中選擇控制器的型號，在“Name”中填寫項目的名稱，點擊 OK 完成創建捷米特JM-PN-EIP。

3, 添加網關：在 Controller Organizer 欄中，右鍵點擊“1769-L23E Ethernet Port

LocalENB”，選擇“New Module”

4, 選擇要添加的設備，點擊“Create”： 在“Name”中填入網關的名稱，在“IP Address”中填入網關的 IP 地址，點擊“Change”設置網關的輸入輸出數據長度。

5, 點擊 OK 操作完畢后，可以看到在項目中已經添加了網關：

6, 設置工程路徑：點擊菜單 Communications->Who Active，在掃描到的設備中，選擇 00，CompactLogix Processor，eip 選項，點擊右下角的 Set Project Path。然后點擊 Close，完成設置。

7, 點擊菜單 Communications->Download，下載工程到 PLC 中：

8, 對西門子PLC進行配置，首先安裝GSD文件;

9, 導入Profinet轉EtherNet/IP網關進行組態，設置Profinet轉EtherNet/IP網關的IP地址和設備名稱

本例設備名稱為EIP，IP地址為192.168.20.5;

10, 設置數據的輸入輸出長度(本例為8個字節);

11, 進行下載即可，下載成功后將Profinet轉EtherNet/IP網關模塊重新上電即可，重新上電后Profinet轉EtherNet/IP網關的PWR和SYS燈常亮表示電源及系統正常，OK燈常亮表示與Profinet主站通訊正常。Run常亮表示EtherNET/IP主站通訊正常，ERR燈閃爍表示與EtherNET/IP通訊中斷。監控兩邊數值顯示數據交換成功。

12, 以上是Profinet轉EtherNet/IP網關捷米特JM-PN-EIP連接AB PLC配置案例分享

四.數據采集及傳輸

捷米特JM-PN-EIP通過內部的數據交換實現協議轉換，分別從 PROFINET一側和ETHERNET/IP一側讀寫數據，存入各自的緩沖區，然后網關內部將緩沖區的數據進行交換，實現了Profinet與EtherNet IP之間的巧妙轉換，打破了不同設備間的通訊障礙，讓數據在不同的系統間自由流動。兼容性方面，通過協議轉換，流量計可以輕松與其他使用不同網絡協議的設備或系統進行連接，極大地增強了設備的兼容性和互操作性。

西門子1500PLC西門子在數據采集及傳輸方面有著多種方式和技術手段。通過以太網通信方式，可以實現不同類型的數據傳輸，滿足不同的應用需求。WINCC對S7-1500PLC數據采集雖然存在一定的限制，但可以通過一些方法來提高采集速度。1500plc采集第三方數據方法多樣，需要根據具體情況選擇合適的方案。通過工業網關可以實現高效的數據采集和遠程維護，為企業的生產管理提供有力支持?？傊鏖T子1500plc在數據采集及傳輸方面不斷發展和創新，為工業自動化領域帶來更多的可能性。

AB(羅克韋爾)PLC數據采集的基本原理是通過輸入模塊采集外部信號，輸出模塊控制執行器，實現生產現場的實時監測與控制。為了實現快速的數據采集，可以采用使用高速輸入模塊的方法。AB PLC 提供了多種高速輸入模塊，能夠?qū)崿F(xiàn)毫秒級的數據采集，滿足對實時性要求較高的應用場景。同時，AB PLC 具備強大的多任務處理能力，可以同時執行多個程序和任務，通過合理分配和優化任務，提高數據采集的效率，實現更快速的數據處理。

五、總結

捷米特JM-PN-EIP網關在工業領域發揮著重要作用。Profinet以其確定的實時以太網通訊協議確保了通訊的穩定性和可靠性，EtherNet IP 作為以太網的標準通訊協議廣泛應用于工業自動化領域。二者結合打破了不同設備間的通訊障礙，讓數據在不同系統間自由流動。不僅提高了工業生產的效率和精度，還為工業自動化的發展注入了新的活力。
