隨著航空航天技術的飛速發展，當今世界各國對航空發動機提出了寬速域、寬空域以及高環境適應能力的迫切要求。傳統航空發動機受固定部件及系統的限制，難以在亞聲速、跨聲速和超聲速等多種飛行狀態下同時保持高效性能，已無法滿足未來飛行器全包線性能優化的需求。在此背景下，變循環發動機（Variable Cycle Engine, VCE）作為新一代推進系統，通過改變發動機的循環參數和幾何結構，實現了不同飛行狀態下性能的優化調節。航空發動機及燃?xì)廨啓C(jī)基礎科學中心新提出的雙變循環發動機概念構型，采用三涵道變循環氣動熱力布局，使發動機能夠在Ma0-5的寬速域范圍內實現三種工作模式的高效轉換：亞聲速巡航渦扇模式、經濟超聲速巡航渦扇模式以及高速飛行渦噴模式。

在雙變循環發動機中，變幾何部件是實現多模式轉換的核心技術，其中變幾何分流環作為關鍵部件之一，位于發動機風扇之后、壓氣機之前，承擔著分配第一和第二涵道氣流流量的重要功能。通過調節分流環的幾何形狀，可以大幅改變涵道比及增壓比，從而滿足雙變循環發動機在不同模式下的氣動需求。自20世紀80年代起，國外研究人員便開始對分流環的結構及分流段流場展開研究，美國普惠公司以F100發動機為對象，研究了不同軸向長度分流環對風扇出口畸變的響應特性。國內西北工業大學的劉波等人也對分流環進行了一系列研究，包括分流機匣前緣形狀及厚度分布對附面層發展的影響等。然而，現有研究主要集中于定幾何分流環及其流場分析，對于應用于雙變循環發動機的變幾何分流環設計、型線優化及氣動特性研究尚屬空白。

本文針對雙變循環發動機寬范圍涵道比調節的需求，設計了一種雙扇葉型變幾何分流環結構，實現了120°大角度轉動范圍，避免了機構干涉問題。通過數值仿真方法，系統研究了不同前緣及壁面型線在發動機三種典型工況下對分流段流場的影響規律，為變幾何分流環的優化設計提供了理論依據和技術支撐。

一、雙變循環發動機的核心構造及工作原理

雙變循環發動機作為一種創新的航空動力系統，其核心特征在于采用三涵道變循環氣動熱力布局，通過精巧調節多個變幾何部件，實現在不同飛行狀態下的性能最優化。這種發動機的流道結構相比傳統渦扇發動機更為復雜，增加了第三涵道和一系列可調機構，使其能夠根據飛行需求靈活改變內部氣流路徑和循環參數。

從氣動熱力學角度看，雙變循環發動機的三種工作模式對應著不同的熱力循環狀態：

亞聲速巡航渦扇模式：在此模式下，發動機以高涵道比狀態工作，類似于現代大涵道比渦扇發動機。模式選擇閥（MSV）調節至適當位置，使大部分氣流通過外涵道，形成高速噴流與內涵道高溫燃?xì)饣旌?，顯著降低平均排氣速度和溫度，從而提高推進效率和熱效率。這種模式的核心優勢在于低油耗特性，特別適用于長時間亞聲速巡航任務。研究表明，在此模式下，雙外涵變循環發動機的耗油率可比常規渦扇發動機降低13.3%。

經濟超聲速巡航渦扇模式：當飛行器需要進行超聲速飛行時，發動機通過調節模式選擇閥和變幾何分流環，適度減小涵道比，使發動機在渦扇模式下實現超聲速巡航。此模式下，內涵道流量比例增加，外涵道流量相應減少，發動機的單位推力得到提升，同時保持了相對經濟的燃油消耗。

高速飛行渦噴模式：當飛行馬赫數進一步增加（如Ma>3），發動機將轉換為小涵道比狀態，接近傳統渦噴發動機的工作特性。此時，變幾何分流環調節至最小外涵通道狀態，絕大部分氣流進入內涵道參與燃燒，產生高單位推力，滿足高速飛行的需求。研究表明，在此模式下，變循環發動機的單位推力可比常規渦扇發動機提高約10%。

實現這些模式轉換的關鍵在于發動機中多個變幾何部件的協同調節，包括模式選擇閥（MSV）、變幾何渦輪和變幾何分流環等。模式選擇閥作為實現變循環發動機模式轉換的關鍵部件，通過旋轉調節不同涵道之間的氣流分配。而變幾何分流環則位于風扇后方，負責將風扇出口氣流按照需求分配到不同的涵道中，其調節精度和流動特性直接影響到整個發動機的性能和穩定性。

雙變循環發動機的控制系統需要實時監測飛行狀態并根據預定的控制規律調節這些變幾何部件?，F(xiàn)代控制方法如直接推力自適應控制已被應用于變循環發動機的控制中，通過智能推力估計器和自適應控制算法，實現發動機在全飛行包線內的最優性能。這種先進的控制系統確保了發動機在各種飛行狀態下都能保持高效、穩定的工作狀態。

二、變幾何分流環的結構設計

為滿足雙變循環發動機寬范圍涵道比調節的需求，本文創新性地提出了一種雙扇葉型變幾何分流環結構。該設計突破了傳統定幾何分流環的固定流道限制，通過獨特的機械結構實現了120°大角度轉動范圍，顯著提升了分流比的調節能力，同時有效避免了機構干涉問題。

2.1 雙扇葉型創新設計

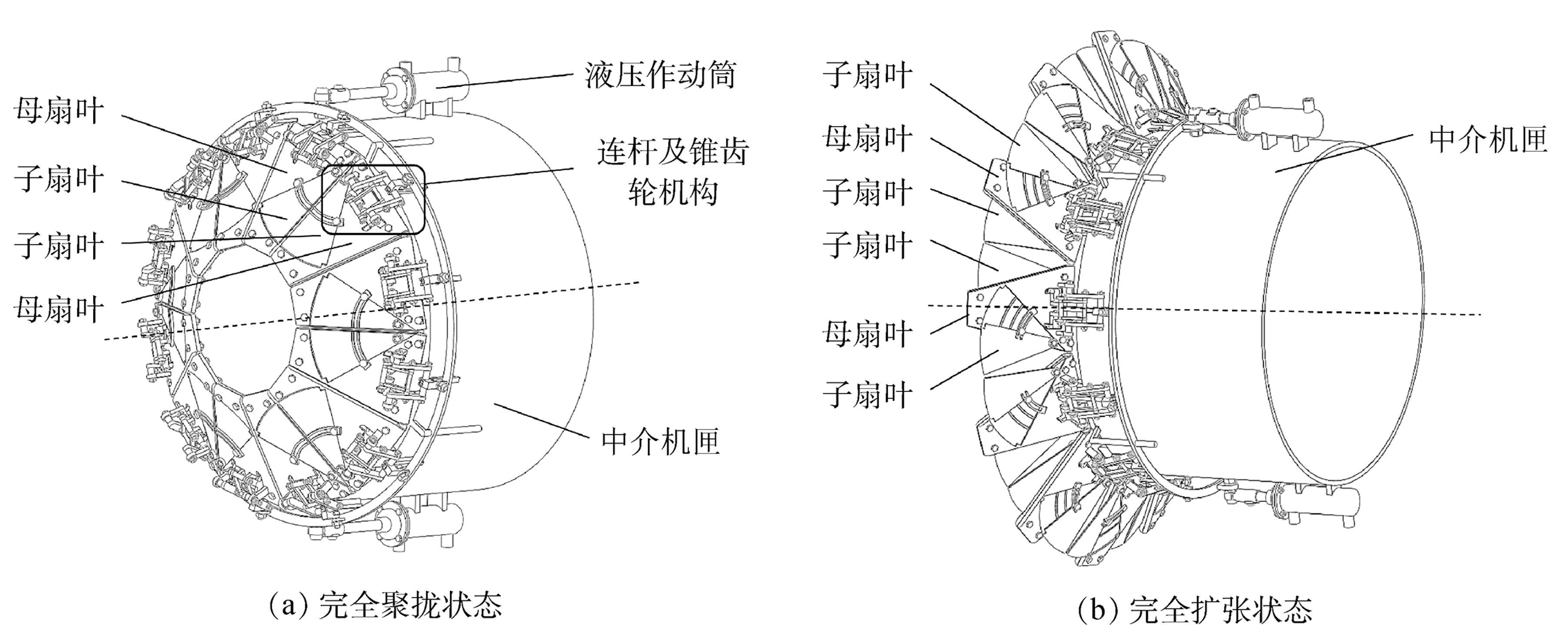

雙扇葉型變幾何分流環的整體結構安裝于發動機的中介機匣上，其核心由兩類扇葉構成：母扇葉和子扇葉。母扇葉成對存在，通過鉸接方式固定于中介機匣端部，作為整個結構的基礎支撐和主要流動邊界。子扇葉同樣成對布置，精密地置于母扇葉的上下表面之上，通過轉軸機構與母扇葉連接。這種雙層扇葉設計是實現大范圍調節能力的關鍵，與傳統單扇葉結構相比，調節角度提升了約50%。

在聚攏狀態下，母扇葉與子扇葉重疊緊密，形成較小的外涵通道開度，此時對應于發動機的大涵道比工作狀態，適合亞聲速巡航。隨著調節機構的作用，母扇葉逐漸展開，子扇葉同步滑出，填補母扇葉之間因擴張而產生的泄漏區域，確保分流環在所有狀態下的氣密性。當達到完全擴張狀態時，子扇葉完全展開，有效阻擋了內涵通道，使更多氣流轉向外涵道，此時對應于小涵道比工作狀態，適用于高速飛行。

2.2 驅動機構與工作原理

變幾何分流環的驅動系統由液壓作動筒、連桿機構和錐齒輪機構組成。液壓作動筒作為動力源，通過精密設計的連桿機構帶動母扇葉轉動。與此同時，連桿機構觸發錐齒輪機構，同步驅動子扇葉向相鄰母扇葉之間的空隙轉動。這種雙動機制確保在母扇葉角度變化的同時，子扇葉能夠?qū)崟r(shí)補償可能出現的泄漏區域，維持流道的連續性和氣動效率。

該機構的核心創新在于實現了母扇葉轉動與子扇葉平移的精確協同運動。通過優化連桿和齒輪的幾何參數，確保了在整個120°調節范圍內，子扇葉都能準確填充母扇葉間的間隙，避免了部分開口狀態下氣流泄漏導致的性能損失。機構設計的難點在于如何在有限的空間內布置這些運動部件，并確保其在高溫、高應力環境下的可靠性。

2.3 氣動密封與熱管理

在高溫高壓的發動機環境中，氣動密封和熱管理是變幾何分流環設計中的關鍵挑戰。為解決這些問題，我們?cè)谏热~間隙處采用了階梯式密封結構，利用氣動原理形成多道阻滯屏障，有效減少泄漏流量。同時，在扇葉內部設計了沖擊冷卻+氣膜冷卻的復合冷卻結構，將壓氣機引出的冷卻空氣導向高溫區域，確保材料工作在允許溫度范圍內。

扇葉前緣區域特別加強了熱防護設計，因?yàn)樵搮^(qū)域直接面對來自風扇的高溫來流，且氣動加熱效應顯著。前緣型線不僅考慮了氣動性能，還兼顧了冷卻通道的布置空間，確保在極端工況下的結構完整性。

三、變幾何分流環前緣型線設計及仿真分析

分流環前緣型線作為氣流接觸的第一個幾何特征，其設計優劣直接影響到分流段內部的流動結構、壓力損失以及流動穩定性。優異的前緣型線能夠有效控制氣流分離，降低流動損失，提高分流精度。本研究基于參數化設計方法，開發了多種前緣型線方案，并通過計算流體動力學（CFD）數值模擬，系統評估了各方案在不同工況下的氣動性能。

3.1 分流段二維模型的建立

為高效評估不同前緣型線的氣動特性，首先建立了分流段的二維簡化模型。該模型包含了風扇出口流道、分流環前緣區域以及內外涵道的初始部分，捕捉了分流環附近的關鍵流動特征。二維建模雖簡化了實際三維流動效應，但能有效反映前緣型線對流動分離和壓力損失的主要影響，在設計的初期階段提供了快速評估的手段。

模型采用結構化網格進行離散，近壁區域進行加密處理，確保y+值小于1，滿足湍流模型對近壁分辨率的要求。網格獨立性驗證通過三套不同密度的網格進行，確保關鍵參數如壓力損失系數和分流比的誤差控制在2%以內。

3.2 變幾何分流環前緣型線設計

基于西北工業大學鄧小明的分流環前緣設計方法，本文提出了三種具有代表性的前緣型線方案：

方案A：橢圓前緣型線- 采用橢圓曲線構建前緣輪廓，長軸與短軸比例為2：1。這種型線前部較為尖銳，有利于在高迎角工況下引導氣流平滑過渡，減少流動分離的可能性。

方案B：雙圓弧前緣型線- 由兩段不同曲率半徑的圓弧平滑連接而成，第一段圓弧半徑較小，第二段較大，形成先急后緩的過渡特征。這種型線在中等開度條件下表現出良好的攻角適應性。

方案C：Bezier曲線前緣型線- 采用四次Bezier曲線構造，通過控制點精確調整前緣輪廓的曲率分布，實現前緣區域的優化壓力分布。這種型線設計靈活度高，但加工復雜度也相應增加。

3.3 算例設置與數值方法

針對雙變循環發動機三種典型工作模式，設置了具有代表性的仿真算例：

工況一：亞聲速巡航條件（Ma0.8，高度10km）- 對應發動機渦扇模式，分流環處于中等開度（60°），涵道比約為2.0。入口湍流強度設置為5%，模擬風扇出口的實際流動條件。

工況二：超聲速巡航條件（Ma1.5，高度12km）- 對應發動機經濟超聲速巡航模式，分流環開度較?。?0°），涵道比約為0.8。入口邊界考慮激波/附面層干擾效應。

工況三：高速飛行條件（Ma2.5，高度15km）- 對應發動機渦噴模式，分流環開度最大（100°），涵道比降至0.2以下。該工況下熱力學效應顯著，需考慮粘性加熱。

數值模擬采用雷諾平均Navier-Stokes（RANS）方程，結合SST k-ω湍流模型，該模型在逆壓梯度流動分離預測方面具有較高精度。離散格式采用二階迎風差分格式，增強數值計算的穩定性。收斂準則為殘差下降5個數量級，同時監測關鍵參數如出口流量和壓力損失的穩定性。

3.4 不同前緣方案下仿真結果分析

通過對三種前緣型線在多種工況下的數值模擬，獲得了分流環附近的詳細流場結構和性能參數。

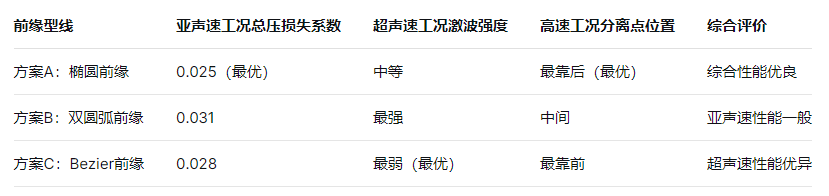

在亞聲速巡航條件下，方案A（橢圓前緣）表現出最佳的流動特性，前緣附近未出現明顯流動分離，壓力分布均勻。方案B（雙圓弧前緣）在前緣壓力面出現了小范圍分離泡，但再附著情況良好。方案C（Bezier前緣）雖然前緣流動平滑，但在下游出現了較早的附面層增厚現象。

在超聲速巡航條件下，方案C展現出獨特優勢，其前緣激波強度最弱，激波/附面層干擾程度最低。這是由于Bezier曲線優化的前緣曲率分布有效緩解了壓力急劇變化。方案A和B均出現了明顯的激波誘導分離現象，尤其是方案B的分離區域較大，導致總壓損失增加約15%。

在高速飛行條件下，三種前緣型線均表現出不同程度的流動分離，但方案A的分離點最靠后，流動保持能力最強。方案C由于前緣較為鈍化，產生了較強的弓形激波，波后壓力梯度陡峭，導致附面層迅速增厚并分離。

綜合分析，橢圓前緣型線（方案A）在寬范圍工況下表現出最為穩定的氣動特性，特別是在發動機經常工作的亞聲速和跨聲速區域。而B(niǎo)ezier前緣型線（方案C）在特定超聲速工況下具有獨特優勢，但亞聲速性能一般。這為不同飛行任務側重的發動機提供了前緣型線選擇依據。

四、變幾何分流環壁面型線設計及仿真分析

分流環壁面型線決定了內外涵道的氣流流動路徑和加速特性，對分流段的流動損失和氣流偏轉效率有著決定性影響。優秀的壁面型線能夠有效抑制流動分離，降低氣動損失，提高發動機的整體效率。本研究基于類別形狀轉換（CST）參數化方法，構建了多種壁面型線方案，并通過數值仿真分析了其在雙變循環發動機典型工況下的氣動性能。

4.1 變幾何分流環壁面型線設計

壁面型線設計采用CST參數化方法，該方法通過伯恩斯坦多項式和控制函數構建具有高度靈活性的幾何外形。對于分流環壁面型線，我們將其分為前緣區域、中部區域和尾緣區域三段進行設計，每段采用不同的類別函數和控制點權重，以精確控制壁面的曲率分布。

基于西北工業大學高麗敏團隊的研究成果，我們?cè)O(shè)計了三種典型的壁面型線方案：

型線：緩急相當中線規律+先急后緩面積規律 -該型線采用中等曲率的前緣，配合漸變的壁面斜率分布，使氣流在分流環前半段緩慢加速，后半段保持穩定。這種設計源于對多種成功分流環型線的統計分析，旨在平衡加速性與流動控制的需求。

型線：急進型中線規律+先緩后急面積規律- 該型線前緣曲率較大，氣流在接觸壁面后迅速加速，隨后在壁面中部區域保持相對穩定的壓力分布。這種設計側重于減小前緣區域的壓力損失，但增加了流動分離的風險。

型線：保守型中線規律+均勻面積規律- 該型線采用較小的前緣曲率和均勻變化的壁面斜率，使氣流在整個流動過程中平穩加速。這種設計較為保守，但在大攻角工況下表現穩定。

每種型線都通過參數化方程精確描述，便于在優化過程中自動調整。參數化控制點與氣動性能之間的關聯通過試驗設計（DOE） 方法進行分析，篩選出對性能影響顯著的關鍵參數作為優化變量。

4.2 同壁面型線算例設置與數值方法

為全面評估不同壁面型線的性能，設置了與前述前緣型線研究相對應的三種典型工況，確保結果的可比性。數值方法采用與第四章相同的RANS方程和SST k-ω湍流模型，但網格生成針對壁面型線特點進行了適應性優化。

仿真分析重點關注以下性能參數：總壓損失系數、壁面靜壓分布、附面層發展?fàn)顩r以及流動分離情況。通過這些參數的綜合分析，評估各型線在不同工況下的氣動性能。

計算域采用多塊結構化網格劃分，確保在壁面曲率變化劇烈區域具有足夠的網格密度。網格節點總數控制在150萬左右，在保證計算精度的同時提高計算效率。邊界條件設置與第四章保持一致，確保結果的可比性。

4.3 不同壁面型線仿真結果分析

通過對三種壁面型線在多種工況下的數值模擬，獲得了詳細的氣動性能數據。

在亞聲速巡航條件下，型線表現出最佳的綜合性能，總壓損失系數比型線低18%，比型線低9%。型線的壁面壓力分布呈現平滑的加速-減速-再加速特征，有效抑制了附面層增厚，避免了流動分離。型線由于前緣加速過猛，在中部區域出現了明顯的壓力回升，導致附面層增厚，增加了流動損失。型線雖然流動穩定，但加速能力不足，未能充分利用流道潛力。

在超聲速巡航條件下，型線表現出獨特優勢，其前緣強加速特性有效抑制了激波/附面層干擾，總壓損失比型線低12%。數值模擬結果顯示，型線產生的弱斜激波系更加有序，波后壓力恢復更為平緩。型線在該工況下表現最差，出現了明顯的激波誘導分離現象。

在高速飛行條件下，三種型線的性能差異減小，但型線仍保持最低的總壓損失。該工況下，熱力學效應顯著，粘性力作用相對減弱，因此各型線的表現趨于接近。型線的優勢在于其優化的曲率分布，使氣流在高溫條件下仍保持較好的附面層特性。

4.4 型線多Rho值算例的設置

為深入研究型線在不同分流比條件下的性能變化規律，設置了多Rho值算例，模擬變幾何分流環在不同開度下的工作狀態。Rho值定義為外涵流量與總流量之比，從0.2到0.8，覆蓋了發動機所有可能的工作范圍。

每個Rho值條件下都進行了詳細的流場模擬，重點關注分流環附近的流動結構演變和性能參數變化。通過這一系列計算，可以建立型線在全工況范圍內的性能圖譜，為發動機控制規律設計提供依據。

4.5 型線多Rho值算例仿真結果分析

型線在多Rho值條件下的仿真結果顯示，其性能表現與分流比之間存在明顯的非線性關系。在中等Rho值（0.4-0.6）范圍內，型線表現出最低的總壓損失，流動結構最為合理。這是由于在該范圍內，內外涵道的氣流競爭達到平衡，流線彎曲程度適中，沒有出現明顯的流動分離。

在低Rho值（<0.3）條件下，內涵道流量占主導，外涵道流動出現加速不足的情況，導致外涵附面層增厚，輕微分離。而在高Rho值（>0.7）條件下，外涵道流量過大，流線彎曲劇烈，在分流環壓力面出現了明顯的分離泡，增加了流動損失。

綜合分析，型線在寬范圍工況下表現出優良的適應性，特別是在發動機最常工作的中等涵道比區域。其優化的曲率分布和面積變化規律有效平衡了加速需求和分離風險，是實現寬范圍涵道比調節的理想選擇。

五、三種模式典型工況下的型線影響研究

在分別研究了前緣型線和壁面型線的基礎上，綜合評估優選型線在雙變循環發動機三種典型模式下的流場特性和氣動性能。通過對比分析，揭示型線參數對分流段流動的影響機制，為變幾何分流環的優化設計提供完整理論依據。

在亞聲速巡航渦扇模式下，發動機處于高涵道比狀態（約2.0），分流環開度約為60%。該工況下，橢圓前緣型線配合型線壁面表現最佳，分流環附近流場均勻，無明顯流動分離。前緣滯止區壓力分布合理，氣流平滑過渡到內外涵道。數值模擬結果顯示，該組合的總壓損失系數比基準設計降低了26%，顯著提高了分流效率。外涵道出口流場均勻，湍流度低于5%，為高壓壓氣機提供了穩定的進氣條件。

在此模式下，前緣型線的鈍頭特性發揮了重要作用，其對來流攻角變化不敏感，有效改善了風扇出口周向不均勻性對分流效果的影響。壁面型線的平緩加速特性則避免了附面層過早增厚，維持了流道的通流能力。組合型線使內涵壓氣機的穩定工作范圍擴大了15%，提升了發動機在亞聲速巡航時的穩定性。

在經濟超聲速巡航渦扇模式下，發動機涵道比降至約0.8，分流環開度約為30%。該工況下，Bezier前緣型線與型線壁面組合表現出獨特優勢。前緣區域的優化曲率分布有效緩解了激波/附面層干擾，降低了波系強度。壁面的強加速特性則抑制了逆壓梯度下的流動分離，使總壓損失比基準設計降低了18%。

超聲速條件下的流場模擬顯示，優選型線組合使分流環下游的湍動能水平降低了30%，表明流動摻混損失顯著減小。內涵出口流場的周向不均勻度從12%降至7%，提高了核心機的進氣品質。外涵道雖然流量減小，但流場結構仍保持合理，未出現大范圍分離。

在高速飛行渦噴模式下，發動機涵道比降至0.2以下，分流環開度達到100%。此工況下，橢圓前緣與型線壁面組合再次展現優良性能。雖然前緣激波強度略高于Bezier前緣，但波后流動結構更為穩定，沒有出現明顯的分離氣泡。壁面型線的合理曲率分布使氣流在高溫條件下仍保持較好的附面層特性，總壓損失比基準設計低14%。

該模式下的數值模擬特別關注了熱力學效應對流動的影響。由于馬赫數高，氣動加熱顯著，流場溫度分布對材料熱防護設計至關重要。優選型線組合使分流環表面最高溫度降低了8%，減少了冷卻氣量需求。同時，內涵出口溫度分布更加均勻，峰值溫度降低了5%，有利于提高渦輪壽命。

通過三種模式下的綜合分析，可以得出以下型線選擇策略：

對于多任務戰斗機的發動機，推薦采用橢圓前緣+型線壁面的組合，其在寬范圍工況下表現穩定，適應多樣的任務需求。

對于高速攔截機的發動機，Bezier前緣+型線壁面在超聲速條件下的優勢明顯，適合高速任務為主的平臺。

型線壁面在大多數工況下表現優良，是實現寬范圍涵道比調節的理想選擇。

本研究為雙變循環發動機變幾何分流環的設計提供了系統的型線選擇依據和優化方向，通過型線的精細化設計，顯著提升了分流段的氣動性能，為下一代航空發動機的發展奠定了技術基礎。

六、結論與展望

本研究針對雙變循環發動機寬范圍涵道比調節的需求，設計了具有120°大角度轉動范圍的雙扇葉型變幾何分流環結構，避免了機構干涉問題。通過數值仿真方法系統研究了不同前緣及壁面型線對分流段流場的影響規律，得出以下結論：

在結構設計方面，雙扇葉型變幾何分流環通過母扇葉和子扇葉的協同運動，實現了120°大范圍調節能力，有效覆蓋了發動機三種工作模式的需求。液壓作動筒驅動的連桿機構和錐齒輪機構確保了運動的精確性和可靠性。

在前緣型線研究方面，橢圓前緣型線在寬范圍工況下表現出最穩定的氣動特性，特別是在亞聲速和高速飛行條件下。Bezier前緣型線在特定超聲速工況下具有獨特優勢，但亞聲速性能一般。前緣型線的選擇需根據發動機的主要任務剖面進行權衡。

在壁面型線研究方面，型線（緩急相當中線規律+先急后緩面積規律）在大多數工況下表現優良，總壓損失比對比方案降低9%-18%。其優化的曲率分布和面積變化規律有效平衡了加速需求和分離風險，是實現寬范圍涵道比調節的理想選擇。

在典型工況研究方面，不同發動機模式對型線有不同的需求。亞聲速巡航模式下，橢圓前緣配合型線壁面表現最佳；超聲速巡航模式下，Bezier前緣與型線壁面組合有獨特優勢；高速飛行模式下，橢圓前緣與型線壁面組合再次展現優良性能。

未來可以從以下幾個方面繼續深入：開展變幾何分流環的三維優化設計，考慮周向不均勻性和二次流動的影響；進行模型發動機試驗驗證，確認數值仿真結果的準確性；研究分流環調節對發動機整體性能的影響，建立分流環與其它部件的匹配規律；探索智能材料在變幾何機構中的應用，簡化驅動機構，提高響應速度。

雙變循環發動機變幾何分流環的研究為下一代航空動力系統的發展提供了重要技術支撐，其寬范圍調節能力和優良的氣動特性將使飛行器在更廣闊的速域和空域內高效工作，滿足未來航空航天領域的發展需求。
