電子產品的生產中，電路板布線設計和激光焊錫技術是兩個關鍵環節，直接影響產品的性能、可靠性和生產效率。

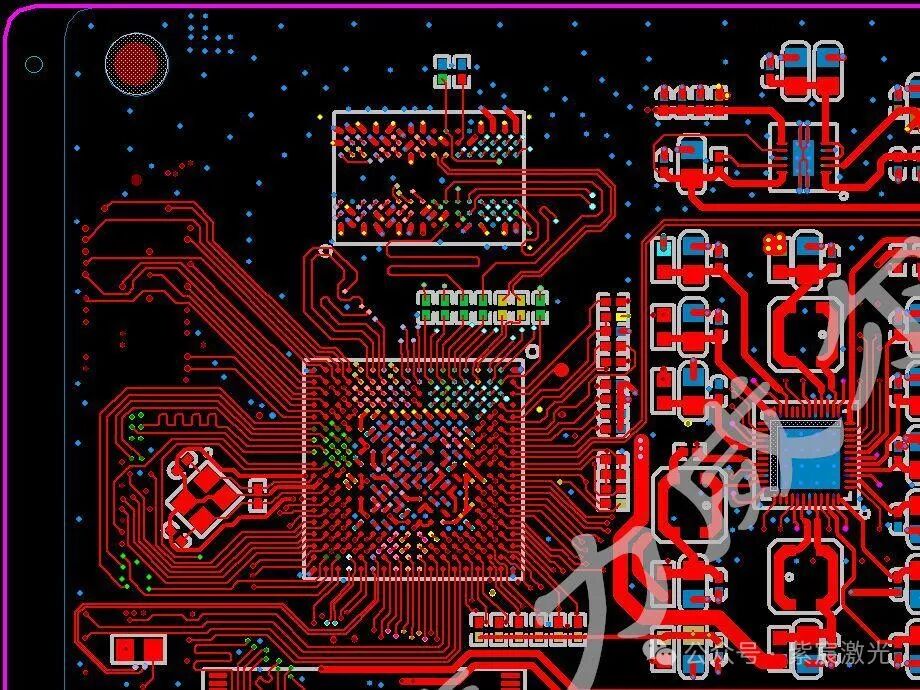

一、電路板布線設計

電路板布線設計是電子產品硬件開發的核心環節，直接決定了電路性能、可靠性與制造可行性。在高速數字電路和高頻模擬電路中，布線設計需優先保障信號完整性，通過阻抗匹配、差分對走線和等長控制減少信號反射與串?dāng)_。例如在5G通信模塊中，差分線對間距需精確控制在±0.05mm以內以抑制電磁干擾。同時，電源完整性要求構建低阻抗的供電網絡，采用多層板分隔電源層與地平面，并通過去耦電容布局優化瞬態響應。

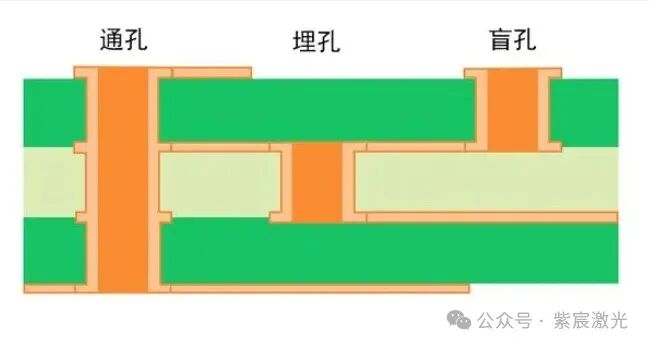

隨著電子設備微型化，高密度互連（HDI）技術成為主流，盲埋孔和微孔技術（孔徑≤0.1mm）的應用使得布線層數可達12層以上，線寬線距壓縮至3-4mil（0.076-0.1mm），但需平衡布線密度與熱管理需求，例如在AI芯片設計中，通過銅厚提升和散熱過孔陣列優化熱傳導路徑。

此外，設計需兼容制造工藝，如焊盤尺寸需匹配激光焊錫的光斑定位精度，避免因熱分布不均導致虛焊?，F(xiàn)代EDA工具（如Cadence Allegro）結合電磁仿真軟件（ANSYS HFSS）可實現布線預優化，通過3D場仿真提前識別諧振點與輻射超標問題。在汽車電子領域，布線還需考慮振動與溫度沖擊的影響，采用弧形拐角布線降低機械應力。

二、激光焊錫技術

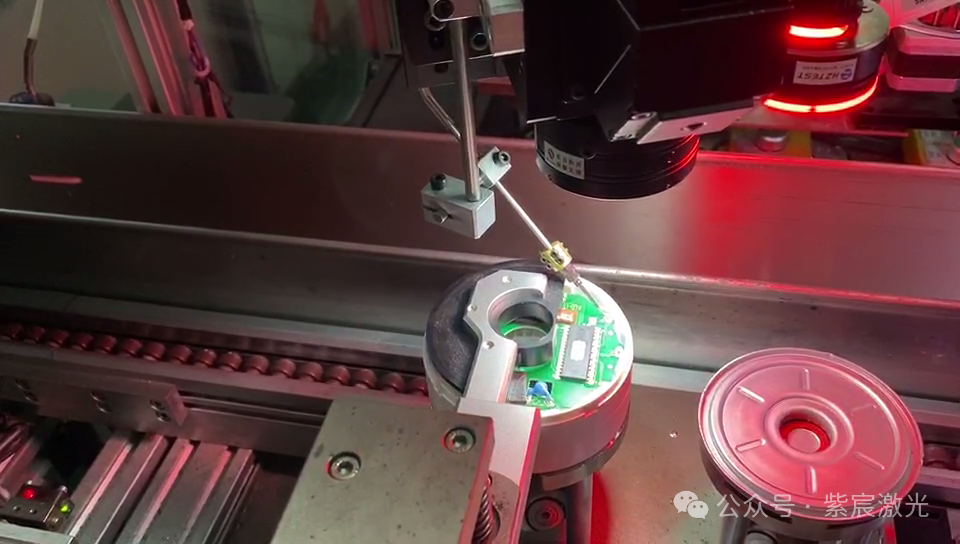

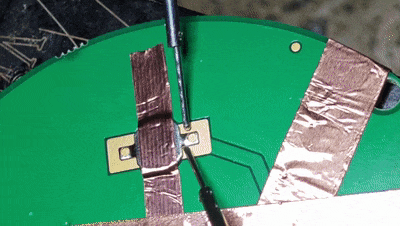

在電路板的制造過程中，激光焊錫技術正逐漸展現出其獨特的優勢。其原理是利用高能量密度的激光束聚焦在焊點上，使焊料迅速熔化并實現連接。

激光焊錫在電子設備制造中具有明顯優勢。它能實現高精度和高穩定性的焊接，確保焊點的質量可靠。同時，激光焊錫的局部加熱特性，對周邊元件的熱影響較小，有助于保護電路板上的敏感元件。此外，它還具有高速度、高適應性等優點，能夠滿足各種復雜電路板結構和不同材料焊接的需求。

應用場景

精密焊接：適用于QFN、BGA封裝及柔性電路板（FPC），焊點直徑可低至0.2 mm。

選擇性焊接：對混合工藝板（通孔與SMT共存）進行局部補焊，避免整體加熱導致的元件損傷。

三、布線設計與激光焊錫的協同優化

01焊盤設計適配

尺寸匹配：激光焊錫要求焊盤尺寸略大于傳統工藝（如增加5-10%），以補償局部熱分布差異。

布局避讓?zhuān)好舾性ㄈ?a target="_blank">MLCC）周?chē)A(yù)留安全距離（≥0.5 mm），避免激光熱沖擊導致開裂。

02材料兼容性

基板選擇：高頻板材（如Rogers 4350B）需評估激光吸收率，避免碳化。

焊料涂層：OSP或ENIG表面處理需與激光參數匹配，防止氧化層影響潤濕性。

03生產流程整合

先貼片后布線：在HDI板中，激光焊錫可用于后道工序修復，避免破壞已完成的精細走線。

在線檢測聯動：AOI系統實時反饋焊接質量，驅動布線設計迭代（如調整焊盤形狀）。

總結Closing Remarks

電路板布線設計與激光焊錫的深度融合，推動了電子產品向微型化、高頻化、高可靠方向發展。未來隨著5G/6G通信和異構集成技術的普及，兩者協同優化將成為突破技術瓶頸的關鍵路徑。工程師需在設計中前瞻性預留工藝窗口，實現“設計-制造-檢測”閉環迭代。
