本文系統梳理了鋰離子電池極片涂布工序中的關鍵工藝參數及計量手段，討論如何通過在線與離線測量支撐數字化制造與預測設計。目前涂布階段物理過程與制程結果之間的量化聯系仍不充分，因此有必要從計量角度重新審視這一工序。

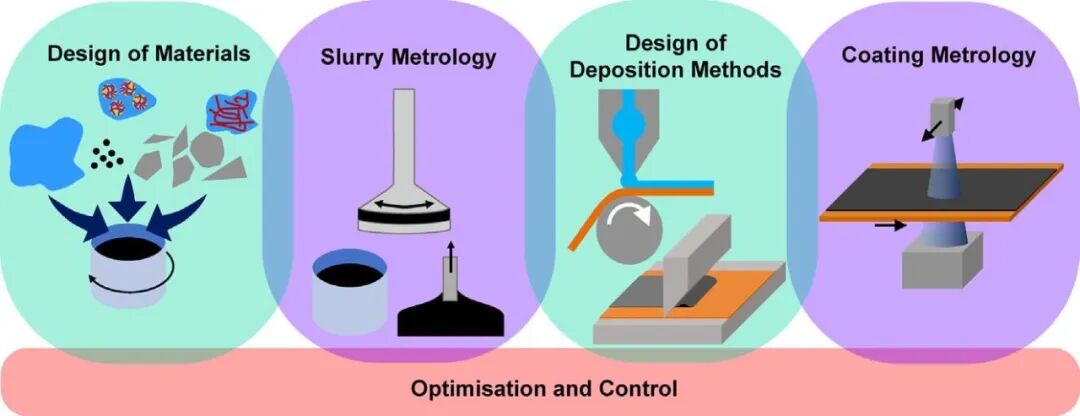

漿料涂布備鋰離子電極

Millennial Lithium

將活性材料、導電劑和PVDF或SBR/CMC等粘結劑分散于溶劑中制成電極漿料；將漿料涂覆于鋁箔或銅箔集流體；經干燥脫溶劑，再輥壓調節孔隙率。涂布與干燥約占電極制造成本的22%，既耗時又直接決定極片微觀結構和性能。

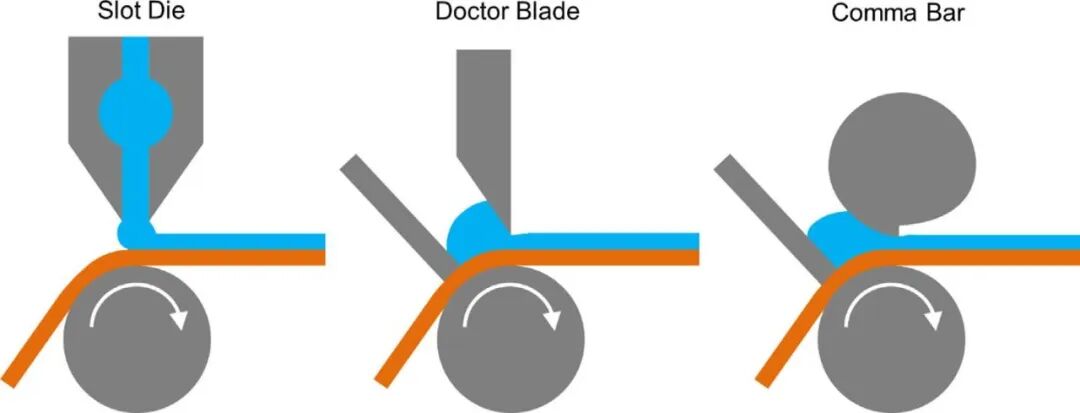

卷對卷涂布線中狹縫模頭、刮刀和逗號棒涂布幾何結構示意圖

工業上已具備多種監測涂布過程的計量方案，但常被當作孤立的質量控制工具，并未與工藝建?；驍?shù)字孿生充分聯用。全文圍繞涂層厚度與涂布量、漿料流變、界面與潤濕特性、團聚體粒徑以及涂層缺陷五個方面，總結主要測量方法及其優勢與局限。

厚度與涂布量

Millennial Lithium

在厚度與涂布量方面，干、濕膜厚度直接關系到活性物質面密度和輥壓后孔隙率。實驗室多采用千分表或螺旋測微器離線點測，而工業生產更依賴激光位移或激光卡尺等在線手段。對不透明極片通常需先在裸箔上標定基準，再由在線厚度與面密度測量反推出局部密度分布，用于識別涂層中成分或孔隙的不均勻。

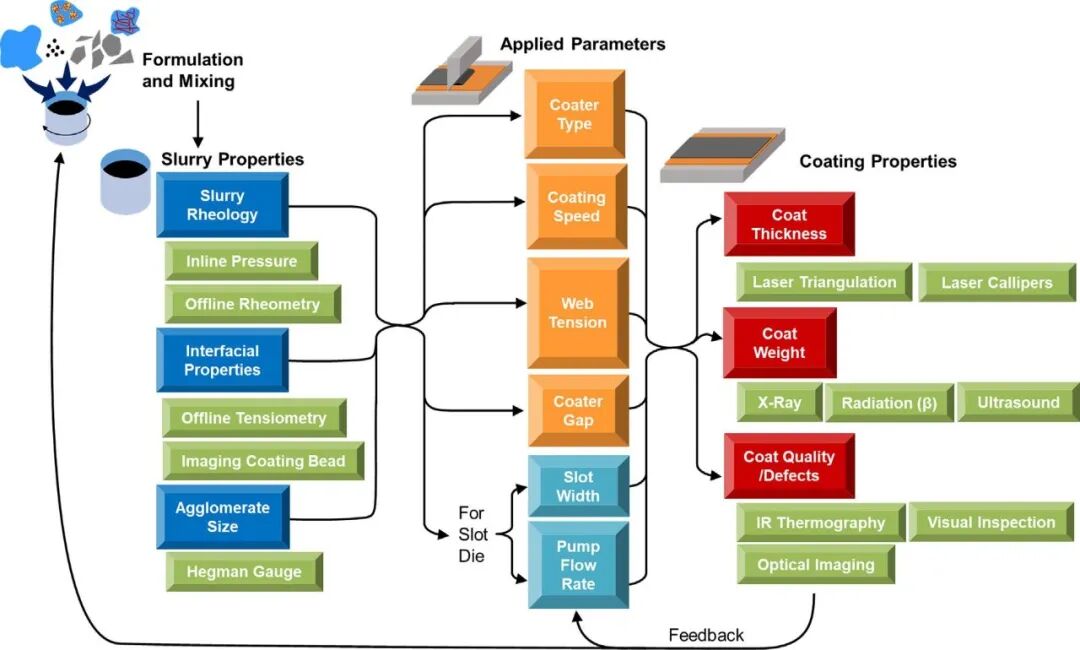

涂布過程涉及的工藝與材料參數，以及在各節點可集成的計量手段（綠色所示）

漿料流變

Millennial Lithium

對漿料流變，高固含電極漿料通常呈剪切變稀并具黏彈性，涂布區剪切速率可達103–10?s?1，高于常規旋轉流變儀量程，因此常需借助毛細管或多程流變儀測定高剪切粘度。狹縫涂布的表觀剪切速率估算公式，并指出涂布?jí)毫εc最終涂層厚度之間存在近似線性關系，因此在模頭或供料管路中布置壓力傳感器，有望實現在線“流變表征”，用于實時調整流量和間隙。漿料老化與沉降會隨時間改變粘度和結構，長期在線壓力數據也可用于評估穩定性。

界面與表面性質

Millennial Lithium

界面與表面性質會顯著影響涂布穩定性。根據Young方程，漿料表面張力、電極箔表面自由能及界面張力共同決定接觸角：接觸角過大易產生露箔孔洞，過小則導致涂層邊界擴散。水系電極比NMP體系更易開裂的一個原因，是水的表面張力更高。生產中可通過張力計與接觸角儀離線測量這些參數，也可在狹縫模頭處在線成像涂布液珠，根據液面形狀反推表面與界面張力，并據此判斷是否處于穩定涂布窗口。

團聚體粒徑與形貌

Millennial Lithium

在團聚體粒徑與形貌方面，當漿料中的團聚體尺寸接近涂布間隙時，容易引起摩擦、壓力突變以及條紋或露箔等缺陷。當前最常用的工具仍是Hegman刮板，只能粗略判斷最大顆粒尺寸且易受主觀影響。由于電極漿料高度不透明，傳統激光粒度儀難以用于在線檢測，超聲粒度表征是潛在方向，但仍需針對復雜多組分漿料進行優化和集成。

對于涂層結構與缺陷檢測，比較了可見光相機、紅外熱成像以及厚度/涂布量分布測量等方法。在線光學成像可識別條紋、氣泡和滴落等宏觀缺陷，配合圖像識別算法有望實現自動報警并反饋調整速度或間隙；紅外熱像利用干燥后局部散熱差異揭示針孔、鼓包和局部厚度變化，但定量反演真實厚度仍具挑戰。拉曼和顯微表征則用于離線分析成分分布與孔結構。

在建模部分，通過無量綱分析展示了如何將計量數據整合到“涂布窗口”中。以毛細數Ca和無量綱間隙G為例，可將實驗中觀察到的氣泡夾帶、條紋與流動失穩區域映射到Ca–G平面，從而得到適用于不同設備的工藝窗口。

涂布計量總體上已具備較完備的方案：厚度、涂布量、流變和界面性質都可以通過現有儀器獲得較高精度數據，主要短板在于高固含漿料中顆粒尺寸與形貌的在線測量。

未來需要降低傳感器尺寸與成本，使其可在中試線和實驗室涂布機上部署，并實現多種計量手段的互聯，將厚度、涂布量、壓力、溫度以及光學和紅外圖像等數據統一采集，驅動物理模型或機器學習模型，構建涂布與干燥過程的數字孿生，實現實時工藝調節、缺陷預測以及面向微結構的電極設計。

在這樣系統的計量框架下，涂布工序才能真正支撐高質量、低成本的鋰離子電池制造。
