安森美 (onsemi) AFGB30T65RQDN絕緣柵極雙極晶體管（IGBT）可為汽車應用提供最佳性能。 該IGBT具有大電流能力、快速開關、高輸入阻抗和收緊的參數分布。AFGB30T65RQDN IGBT具有短路額定值，同時兼具高品質因數及低導通損耗和低開關損耗。 該IGBT滿足AEC-Q101要求，無鉛，符合RoHS標準。典型應用包括HEV/EV的電動壓縮機和HEV/EV的PTC加熱器。

數據手冊；*附件：onsemi AFGB30T65RQDN IGBT數據手冊.pdf

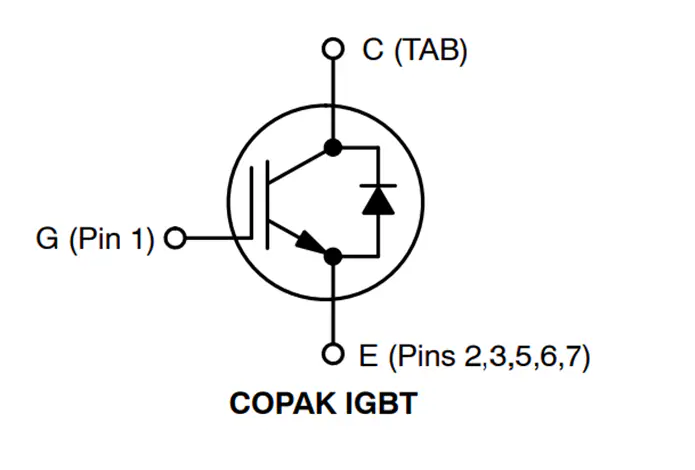

特性

• 最高結溫 (T J )：175°C
• 具有正溫度系數，便于并聯操作
• 大電流能力
• 高輸入阻抗
• 快速開關
• 參數分布緊密
• 低飽和電壓：V CE(Sat) =1.58V（典型值，I C =30A時）
• 符合 AEC-Q101
• 無鉛
• 符合RoHS標準

AFGB30T65RQDN IGBT技術解析與應用指南

一、產品概述

AFGB30T65RQDN是安森美推出的?車規級IGBT?產品，采用?第四代場截止(FS4)技術?，專為混合動力/電動汽車(HEV/EV)應用設計。該器件具有650V耐壓、30A額定電流能力，在高溫環境下表現穩定。

?主要特性?：

• 最大結溫：TJ = 175°C
• 正溫度系數，便于并聯運行
• 低飽和電壓：VCE(Sat) = 1.58V（典型值）@ IC = 30A
• 快速開關能力
• 通過AEC-Q101車規認證

二、極限參數詳解

2.1 電壓參數

• ?VCES?：集電極-發射極電壓 650V
• ?VGES?：柵極-發射極瞬態電壓 ±30V（脈寬5ms，占空比<0.10）

2.2 電流參數

• ?IC?：集電極電流
  • TC = 25°C時：68A
  • TC = 100°C時：30A
• ?ILM/ICM?：脈沖集電極電流 120A
• ?IF?：二極管正向電流
  • TC = 25°C時：68A
  • TC = 100°C時：30A

2.3 熱性能參數

• ?PD?：最大耗散功率
  • TC = 25°C時：235.48W
  • TC = 100°C時：117.74W

三、電氣特性分析

3.1 靜態特性

• ?BVCES?：集電極-發射極擊穿電壓 ≥650V
• ? VGE(th) ?：柵極-發射極閾值電壓 4.30-6.30V
• ? VCE(sat) ?：飽和電壓
  • TJ = 25°C時：典型值1.58V
  • TJ = 175°C時：典型值1.94V

3.2 動態特性

• ?開關時間?（VCC=400V，IC=30A，RG=2.5Ω）：
  • 開通延遲時間 td(on)：典型值20ns
  • 上升時間 tr：典型值40ns
  • 關斷延遲時間 td(off)：典型值60ns
  • 下降時間 tf：典型值144ns

3.3 柵極特性

• ?Qg?：總柵極電荷 38nC（典型值）
• ?Rg?：柵極電阻 15Ω

四、典型應用場景

4.1 HEV/EV壓縮機驅動

憑借其?低導通損耗?和?快速開關特性?，AFGB30T65RQDN特別適合電動汽車空調壓縮機驅動。175°C的高溫工作能力確保在發動機艙惡劣環境下穩定運行。

4.2 PTC加熱器控制

在電動汽車PTC加熱器應用中，該器件能夠提供?高效率的能量轉換?，同時滿足汽車電子的可靠性要求。

五、設計注意事項

5.1 柵極驅動設計

• 推薦柵極驅動電壓：15V
• 柵極電阻選擇需權衡開關損耗與EMI性能

5.2 熱管理

• 結殼熱阻 RθJC：0.64°C/W（最大值）
• 需要充分散熱設計以發揮最大性能

六、性能優勢總結

1. ?高效率?：優化的VCE(sat)與開關特性平衡
2. ?高可靠性?：通過車規級認證，適合汽車應用
3. ?易于使用?：正溫度系數便于并聯，擴大功率范圍
4. ?溫度適應性?：寬廣的工作溫度范圍(-55°C至+175°C)
