該ADC16DV160為單片雙通道高性能CMOS 模擬轉數字轉換器，能夠?qū)⒛M輸入信號轉換為16位數字字，在 最高可達160兆采樣/秒（MSPS）。該轉換器采用差速管式流水線 采用數字糾錯和片上采樣保持電路以最小化功耗的架構 耗電和外部元件占用率，同時提供出色的動態性能。自動 啟動校準實現了卓越的動態性能，并減少了零件間的差異， ADC16DV160可隨時通過三線串行外圍接口重新校準 （SPI）。集成的低噪聲穩定電壓參考和差分參考緩沖器 放大器簡化了板級設計。片上占空比穩定器，具有低加量抖動 允許廣泛的輸入時鐘占空比范圍，同時不影響動態性能。一個獨特的 采樣保持階段可提供1.4 GHz的全功率帶寬。接口 ADC16DV160和接收模塊可以通過固定模式生成輕松驗證和優化 以及輸出時鐘位置特征。數字?jǐn)?shù)據通過雙數據率LVDS輸出提供—— 這使得68針、10毫米×10毫米的VQFN封裝成為可能。ADC16DV160采用雙功率運行 電源為+1.8V和+3.0V，并具停電功能以降低功耗至極低 同時允許快速恢復到完全運行。
*附件：adc16dv160.pdf

特性

• 低功耗
• 片上精密參考與采樣保持電路
• 芯片上自動校準
• 雙數據速率 LVDS 輸出端口
• 雙電源：1.8V和3.0V工作
• 可選輸入范圍：2.4 和 2.0 VPP
• 使用時鐘分頻器（Clock Divider by 2）選項進行采樣邊緣翻轉
• 內部時鐘除以1或2
• 片上低抖動值比穩定器
• 關機和睡眠模式
• 輸出固定模式生成
• 輸出時鐘位置調整
• 三線SPI
• 偏移二進制或2補碼數據格式
• 68針VQFN封裝（10x10x0.8,0.5毫米針距）

主要規格

• 分辨率：16位
• 轉換率：160 MSPS
• 信噪比（@FIN = 30 MHz）：78 dBFS（典型）
• 信噪比（@FIN = 197 MHz）：76 dBFS（典型）
• SFDR（@FIN = 30 MHz）：95 dBFS（典型）
• SFDR（@FIN = 197 MHz）：89 dBFS（典型）
• 全功率帶寬：1.4 GHz（典型）
• 功耗：
  • 每信道核心：612 mW（典型）
  • LVDS驅動單元：117 mW（典型）
  • 總計：1.3W（類型）
• 工作溫度范圍（-40°C ~ 85°C）

參數

方框圖

一、產品核心概述

ADC16DV160 是德州儀器推出的高性能雙通道模數轉換器（ADC），核心優勢為 16 位高分辨率、160 MSPS 高采樣率與寬頻帶特性，適用于多載波多標準基站接收機、高中頻采樣接收機、分集信道接收機、測試測量設備及通信儀表等場景，工作溫度范圍為–40°C 至 + 85°C，采用 68 引腳 VQFN 封裝（10mm×10mm×0.8mm，引腳間距 0.5mm），支持雙電源供電（模擬 3.0V、1.8V，輸出驅動 1.8V），集成片內精密基準、采樣保持電路及自動校準功能，通過 DDR LVDS 接口輸出數據，動態性能優異。

二、關鍵特性與規格

1. 核心性能參數

• 分辨率與線性度 ：16 位分辨率，無丟失碼；積分非線性誤差（INL）±2.5 LSB，差分非線性誤差（DNL）+0.7/-0.2 LSB；偏移誤差 0.1% FS，增益誤差 ±1.0% FS。
• 動態性能 ：30MHz 輸入時信噪比（SNR）典型值 78 dBFS，197MHz 輸入時典型值 76 dBFS；30MHz 輸入時無雜散動態范圍（SFDR）典型值 95 dBFS，197MHz 輸入時典型值 89 dBFS；總諧波失真（THD）低至–85 dBFS（197MHz 輸入），全功率帶寬 1.4 GHz。
• 時序與噪聲 ：采樣時鐘頻率范圍 20160 MSPS，孔徑抖動 80 fs rms；流水線延遲 11.5 個時鐘周期，數據建立時間 1.57 ns，保持時間 1.55 ns；LVDS 輸出差分電壓 175325 mV，偏移電壓 1.1~1.3 V。
• 功耗與電源 ：典型總功耗 1.34 W（160 MSPS），核心每通道功耗 612 mW，LVDS 驅動功耗 117 mW；掉電模式功耗 4.4 mW，休眠模式功耗 60 mW，功耗控制靈活。

2. 核心功能

• 輸入與采樣：雙差分模擬輸入，可選輸入范圍 2.4 VPP 或 2.0 VPP；內置低抖動占空比穩定器，支持 30%~70% 寬輸入時鐘占空比，無需額外調整。
• 校準與基準：上電自動校準，支持通過 SPI 隨時重新校準，降低器件間差異；內置 1.2V 精密電壓基準，支持外部基準輸入，基準引腳需就近配置去耦電容優化性能。
• 數據輸出與格式：DDR LVDS 輸出接口，16 位數據分奇偶位雙沿傳輸，需在傳輸線末端配置 100Ω 終端電阻；支持偏移二進制或二進制補碼數據格式，輸出時鐘（OUTCLK）與采樣時鐘同頻，用于同步數據捕獲。
• 控制與擴展：3 線 SPI 接口用于配置寄存器，支持時鐘分頻（1 或 2 分頻）、采樣沿翻轉、輸出時鐘相位調整（31°~143°）；內置固定模式生成功能，支持 6 種硬件固定模式與 2 種用戶自定義模式，便于鏈路連通性測試。

三、封裝與引腳

1. 封裝信息

• 68 引腳 VQFN 封裝（型號 NKE0068A）：尺寸 10mm×10mm×0.8mm，引腳間距 0.5mm，底部裸露焊盤需焊接至接地平面以保證散熱與電氣性能；MSL 等級 4（260°C 回流焊，72 小時暴露限制），結到環境熱阻 19.1 °C/W，結到殼熱阻 1.0 °C/W。

2. 關鍵引腳功能

• 電源與地：VA3.0（模擬 3.0V 供電）、VA1.8（模擬 1.8V 供電）、VDR（輸出驅動 1.8V 供電）；AGND（模擬地）、DRGND（數字驅動地），裸露焊盤（Pin 0）需接地。
• 模擬輸入：VIN+I/VIN-I、VIN+Q/VIN-Q（雙通道差分模擬輸入）；VRPI/VRNI、VRPQ/VRNQ（參考電壓輸出）、VRM（共模參考電壓，典型 1.15V）、VREF（內部 1.2V 基準輸出 / 外部基準輸入）。
• 時鐘與控制：CLK+/CLK-（差分時鐘輸入，支持單端 AC 耦合驅動）；SCLK（SPI 時鐘）、SDIO（SPI 數據輸入 / 輸出）、CSB（SPI 片選，低有效）。
• 數字輸出：D1/0±ID15/14±I、D1/0±QD15/14±Q（LVDS 數據輸出）；OUTCLK+/OUTCLK-（LVDS 輸出時鐘）。

四、應用場景與設計支持

1. 典型應用

• 通信系統：多載波 GSM/EDGE、CDMA2000、UMTS、LTE 及 WiMAX 基站接收機，高中頻采樣接收機，分集信道接收機，滿足寬頻帶、高動態范圍信號采樣需求。
• 測試測量：便攜式儀器、通信儀表，適配高速、高精度信號采集場景，支持寬頻率范圍信號轉換。

2. 設計資源

• 電源與基準：模擬電源需獨立供電，VA3.0 應先于 VA1.8 和 VDR 上電，避免過大浪涌電流；各電源引腳就近配置 0.1μF 低 ESL 去耦電容，VREF 引腳去耦電容不得超過 0.1μF，VRP/VRN/VRM 引腳需并聯 0.1μF 與 10μF 去耦電容。

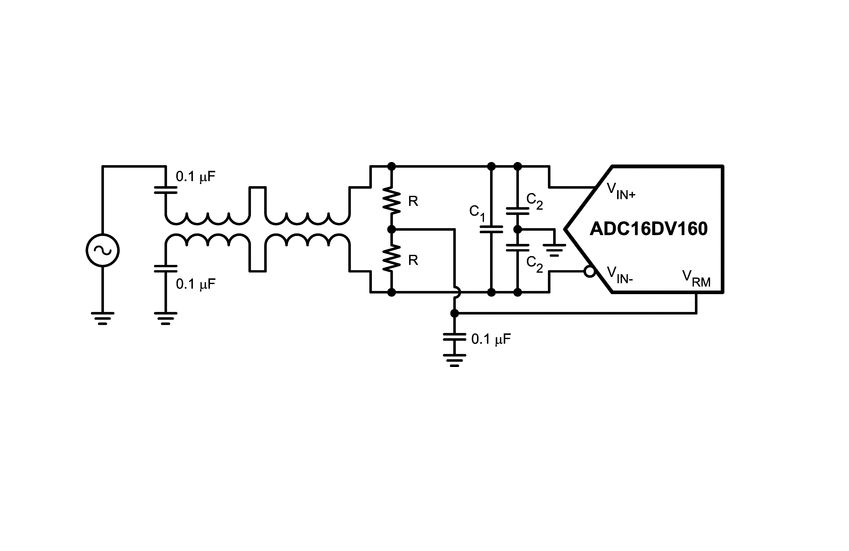

• 輸入與時鐘：模擬輸入推薦使用變壓器驅動，低頻率場景用磁通變壓器，高頻率場景用傳輸線變壓器，確保阻抗匹配；時鐘輸入支持差分或單端驅動，差分驅動可提升抗干擾能力，時鐘路徑需遠離數字信號線，避免噪聲耦合。
• 布局與接地：嚴格分離模擬區與數字區，ADC 置于兩區之間；模擬地與數字地單點連接，關鍵模擬信號（輸入、基準、時鐘）路徑需短且遠離數字輸出線；變壓器等磁性元件避免相鄰放置，防止磁耦合。
• 校準與配置：上電自動校準（典型 32 ms@160 MSPS），時鐘頻率變更后建議重新校準；通過 SPI 配置工作模式（正常、休眠、掉電、固定模式）、輸入范圍、數據格式等參數，SPI 操作期間需避免噪聲耦合影響 ADC 性能。

五、可靠性與訂單信息

• 可靠性保障：ESD 防護等級 HBM 2000V、CDM 1250V、MM 200V；存儲溫度范圍–65°C 至 + 150°C，最大結溫 150°C，滿足工業級應用需求。
• 可訂購型號：提供托盤裝（168 片 / 盤）、小卷盤裝（250 片 / 卷）、大卷盤裝（2000 片 / 卷），型號包括 ADC16DV160CILQ/NO.A、ADC16DV160CILQE/NOPB、ADC16DV160CILQX/NOPB 等，均為 RoHS 兼容產品，引腳標識 ADC16DV160。
