去年8月份，我跟著公司團隊去內蒙古一個露天煤礦做無人駕駛改造項目，那是我第一次真正接觸礦卡無人駕駛這個領域。說實話，現場的震撼感比想象中強烈得多——幾十噸重的巨型礦卡，在沒有駕駛員的情況下，自己裝貨、運輸、卸貨，整個流程行云流水。作為星創易聯的技術工程師，這次項目讓我對礦卡無人駕駛有了全新的認識。

為什么露天礦山需要無人駕駛？

在礦山待了一個月，我深刻體會到這個行業的痛點。

首先是安全問題。露天礦的作業環境極其惡劣，粉塵大、噪音高、視線差，駕駛員長時間在這種環境下工作，事故風險非常高。去年全國礦山事故統計數據里，運輸環節占了相當大的比例。客戶的安全主管跟我說，他們最擔心的就是夜班司機疲勞駕駛，出了事故整個礦都要停產整頓。

其次是用工成本。現在招一個熟練的礦卡司機，月薪至少1.5萬起，還要三班倒配人，一臺車至少得配3-4個司機。這個項目客戶有30臺礦卡，光司機工資一年就是幾百萬。更麻煩的是，年輕人不愿意干這個，老司機又面臨退休，招工越來越難。

運營效率也是個大問題。人工駕駛受限于駕駛員的狀態，高峰期運力跟不上，低峰期人員閑置。無人駕駛系統可以7×24小時連續作業，根據調度系統靈活調整運力，大幅提升運輸效率。

礦卡無人駕駛的技術架構

說到礦卡無人駕駛，很多人以為就是把乘用車的自動駕駛技術搬過來，其實完全不是那么回事。礦山環境的復雜程度遠超城市道路，對系統的可靠性要求也高得多。

整個系統主要包括幾大部分：

車端感知系統 每臺礦卡上裝了一堆傳感器：3D激光雷達負責構建周圍環境的三維地圖，毫米波雷達用來探測障礙物，高清攝像頭識別路面情況和交通標識，RTK差分定位系統提供厘米級的定位精度。這些傳感器產生的數據量非常大，每秒鐘幾個GB。

車載控制系統 這是整個系統的”大腦”，要實時處理傳感器數據，做出駕駛決策，控制轉向、油門、剎車。延遲必須控制在毫秒級，否則高速行駛時就會出危險。

通信網絡 車端要和云端調度中心保持實時通信，上傳車輛狀態、位置信息、視頻流，下發調度指令。這對網絡的帶寬、延遲、可靠性都有極高要求。

云端調度平臺 統一管理所有無人礦卡，規劃行駛路線，協調車輛調度，監控運營狀態。

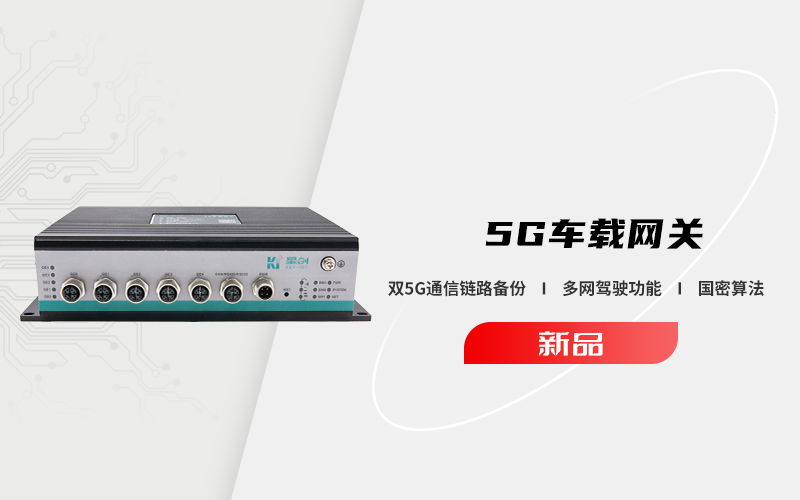

這次項目，我們用的車載網關是SV900，產品詳細參數可以看這里：https://www.key-iot.cn/Vehiclecommunication/sv900.html這款設備是專門為車載場景設計的，后面我會詳細說說它在項目中的表現。

網絡通信：礦卡無人駕駛的生命線

在整個系統里，網絡通信是最關鍵也是最容易出問題的環節。

帶寬需求 一臺無人礦卡至少有6-8路高清攝像頭，還有激光雷達、毫米波雷達的數據，再加上控制指令和狀態信息，上行帶寬需求至少100Mbps。如果要實現遠程接管（安全員在監控中心遠程操控），帶寬需求會更高。

延遲要求 自動駕駛對延遲極其敏感。車速60km/h的情況下，100ms的延遲意味著車輛已經前進了1.67米。對于重達幾十噸的礦卡來說，這個距離可能就是安全和事故的區別。我們項目要求端到端延遲不超過30ms。

可靠性需求 礦山環境對網絡覆蓋是個巨大挑戰。露天礦坑深度往往幾十米甚至上百米，基站信號很難全覆蓋。車輛在行駛過程中會經常遇到信號盲區或弱覆蓋區域。普通的4G網絡根本扛不住，必須用5G，而且還要有備份方案。

SV900：為礦卡無人駕駛而生的車載網關

這次項目我們選擇SV900，主要看中了幾個特性：

雙5G鏈路設計 SV900支持雙5G網絡，可以同時插兩張不同運營商的卡。內蒙古那個礦區，我們用的是移動+聯通雙卡方案。礦坑?xùn)|側移動信號好，西側聯通覆蓋更穩定，雙5G自動選擇最優鏈路，確保網絡不中斷。

現場實測效果很好，單條5G鏈路下行速率穩定在800Mbps左右，完全能滿足多路視頻流的傳輸需求。更重要的是，當一條鏈路出問題時，另一條能立即接管，切換時間小于200ms，對業務幾乎無感知。

M12航空接頭 礦卡工作環境太惡劣了，粉塵、振動、高低溫，普通的RJ45網線接口根本扛不住。我之前見過有些項目用消費級設備，跑了一個月網口就松了，接觸不良導致頻繁斷網。

SV900用的是M12航空接頭，工業級的防護標準，抗振動、防塵防水?，F(xiàn)場安裝時，擰緊鎖扣就行，非常牢固。這個細節看似不起眼，但對設備的長期穩定運行太重要了。

多網聚合SDK 這個功能很有意思。SV900內置了多網聚合SDK，可以把兩條5G鏈路的帶寬疊加起來使用。在需要大流量上傳的場景（比如系統升級、日志同步），單鏈路帶寬不夠，多網聚合就能派上用場。

我們測試過，雙5G聚合后上行帶寬能達到200Mbps+，下載礦卡系統的OTA升級包（一般2-3GB），10多分鐘就搞定了。要是單鏈路，至少得半小時。

NTRIP協議支持 這個是RTK高精度定位的關鍵。礦卡無人駕駛要求定位精度在厘米級，普通GPS根本不行，必須用RTK差分定位。

RTK系統需要從基站獲取差分?jǐn)?shù)據，傳輸協議就是NTRIP。SV900原生支持NTRIP，配置起來很簡單，在Web界面填上基站地址和賬號就行。不需要額外的轉換設備，節省了成本也減少了故障點。

5路M12以太網口 礦卡上的設備非常多：自動駕駛控制器、激光雷達、毫米波雷達、攝像頭、工控機等等，每個設備都需要網絡連接。SV900提供了5路千兆以太網口，接口數量夠用，而且都是M12接頭，連接可靠。

232/485/CAN接口 除了以太網設備，礦卡上還有不少傳統的串口設備，比如車輛總線（CAN）、一些傳感器用的是RS232或RS485。SV900把這些接口都集成了，一臺設備解決所有連接需求。

我們項目里用CAN接口讀取礦卡的油量、速度、轉向角度等車輛信息，用RS485接口連接了一個氣象站（監測風速、溫度、濕度）。有了這些數據，調度系統能做出更合理的決策。

實際部署經驗分享

這個項目從前期調研到正式上線，整整花了4個月。期間踩了不少坑，也積累了一些經驗。

網絡規劃很重要

開工前我們做了詳細的網絡勘測，用專業設備測試了礦區的5G信號覆蓋。發現有幾個盲區，和運營商溝通后新增了兩個基站，總算把覆蓋做好了。

建議大家做礦卡無人駕駛項目，一定要先把網絡搞清楚。不要等設備都裝上了才發現網絡不行，那就麻煩了。

設備安裝位置有講究

SV900裝在哪里也是個學問。裝得太低容易被遮擋影響信號，裝得太高天線延長線損耗大。我們最后選擇裝在駕駛室后方的設備艙里，既能保護設備又不影響信號。

天線一定要裝在車頂，而且要離金屬表面有一定距離（至少5cm），不然會影響信號強度。我們用了專用的天線支架，效果不錯。

供電系統要做好

礦卡的電源系統比較復雜，電壓波動大，啟動時瞬間電流很大。SV900支持9-36V寬電壓輸入，適應性很強，但最好還是加個穩壓模塊，保護一下設備。

我們項目里用的是24V供電，中間加了一個DC-DC穩壓器，保證輸出穩定在24V±0.5V。跑了快一年，SV900沒出過電源問題。

日志存儲功能很實用

SV900支持日志FLASH存儲，這個功能在調試階段特別有用。出了問題可以把日志導出來分析，快速定位故障原因。

有一次一臺礦卡突然失聯，我們從SV900的日志里發現，失聯前網絡延遲突然飆升到幾百毫秒，然后就斷開了。拿著日志找運營商，他們查出來是某個基站有故障。如果沒有日志，這種問題很難查。

定期維護不能少

雖然SV900的可靠性很好，但定期維護還是必要的。我們建議每個月檢查一次：

清理設備表面灰塵

檢查天線連接是否牢固

查看設備日志，有無異常

測試網絡性能，確保速度和延遲正常

這些工作不復雜，但能有效預防故障。

實際運行數據

項目上線半年多了，我最近回訪了一次，收集了一些運行數據：

網絡性能

平均下行速率：750Mbps（雙5G聚合）

平均上行速率：120Mbps

端到端延遲：平均18ms，99分位26ms

網絡可用性：99.7%（每天斷網時間不超過4分鐘）

系統穩定性

30臺礦卡，共30臺SV900

運行時間：6個月

設備故障：0次

網絡中斷導致的安全接管：3次（都是運營商基站問題）

經濟效益

運輸效率提升：35%（對比人工駕駛）

人員成本節約：每年約500萬（減少90個司機崗位）

安全事故：0起（之前平均每年2-3起）

客戶非常滿意，現在準備把第二期的20臺礦卡也改造成無人駕駛。

礦卡無人駕駛的技術趨勢

從這個項目的經驗來看，礦卡無人駕駛技術還在快速發展，有幾個趨勢值得關注：

5G-Advanced（5.5G）的應用 現在的5G網絡雖然夠用，但在極端場景下還是會有壓力。5G-A提供了更大的帶寬和更低的延遲，未來會成為標配。

SV900支持Redcap網絡，這是5G的輕量化版本，在一些低速場景下可以節省功耗和成本，很適合礦區的一些輔助設備。

邊緣計算的融合 把部分計算任務放到車端或礦區邊緣服務器，可以降低對網絡延遲的依賴。SV900基于OpenWrt系統，有一定的計算能力，未來可以跑一些輕量級的邊緣應用。

車路協同 不光是車要智能，路也要智能。礦區會部署智能路側設備，和礦卡實時通信，提供更豐富的環境感知信息。這對網絡的多連接能力提出了新要求，SV900的多以太網口設計正好滿足這個需求。

寫在最后

礦卡無人駕駛是一個系統工程，涉及感知、決策、控制、通信等多個環節，每個環節都不能有短板。網絡通信雖然不是最顯眼的部分，但絕對是最基礎、最關鍵的。

SV900作為車載網關，在這個項目中表現出色。雙5G設計、工業級防護、豐富的接口、NTRIP支持，這些特性都是針對實際需求精心設計的，不是為了堆參數而堆參數。

如果你也在做礦卡無人駕駛或者類似的車載項目，強烈建議考慮一下SV900。我們星創易聯可以提供完整的技術支持，從方案設計到現場調試，全程協助。

礦山智能化是大勢所趨，無人駕駛技術會越來越成熟。作為技術工程師，能參與到這個變革過程中，還是挺有成就感的。期待未來有機會和大家交流更多實戰經驗。
