Vivado工程搭建

1. 創建基礎工程

新建Vivado項目，選擇目標FPGA型號。

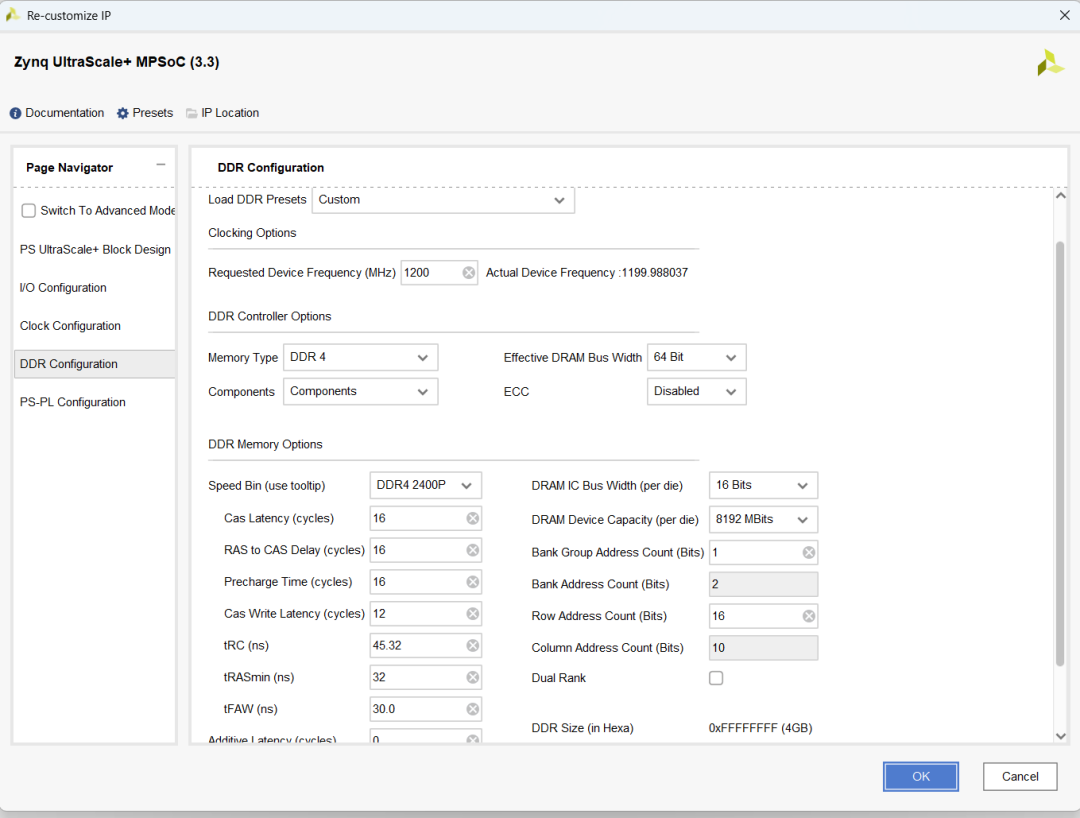

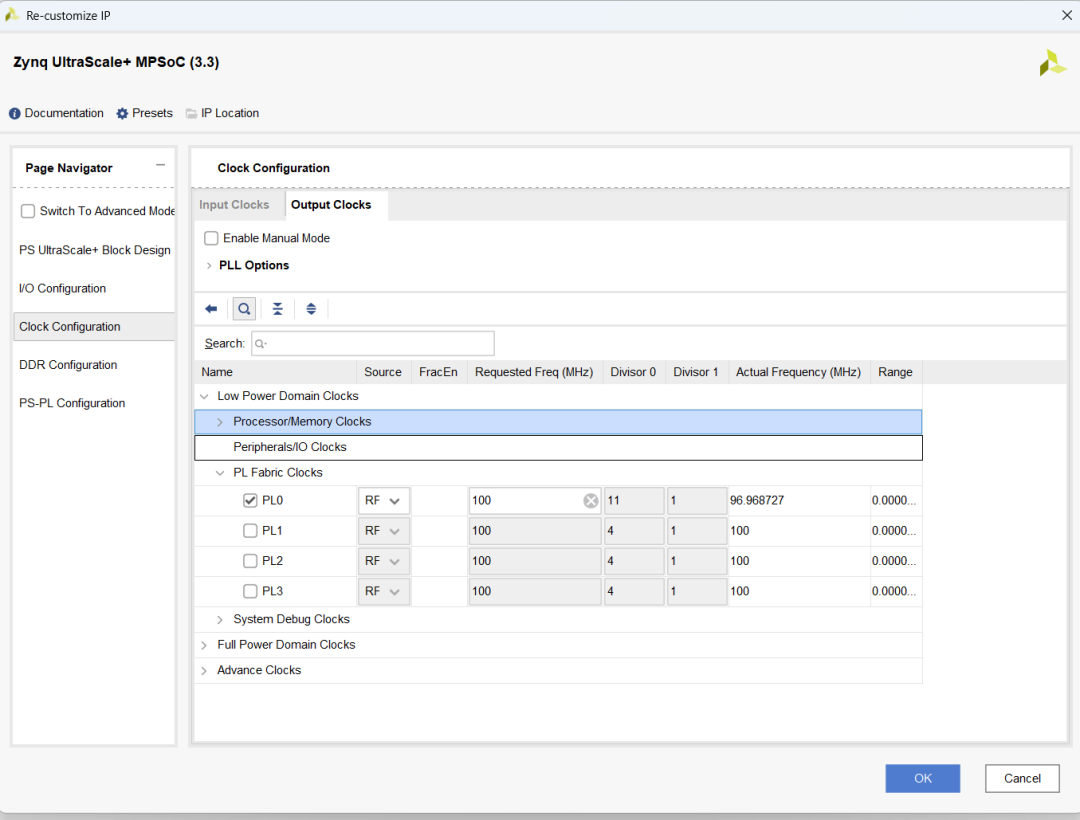

添加Zynq Processing System IP核，配置DDR控制器和時鐘。7000系列的Zynq可以參考正點原子DMA回環測試設置。

2. 添加AXI DMA IP核

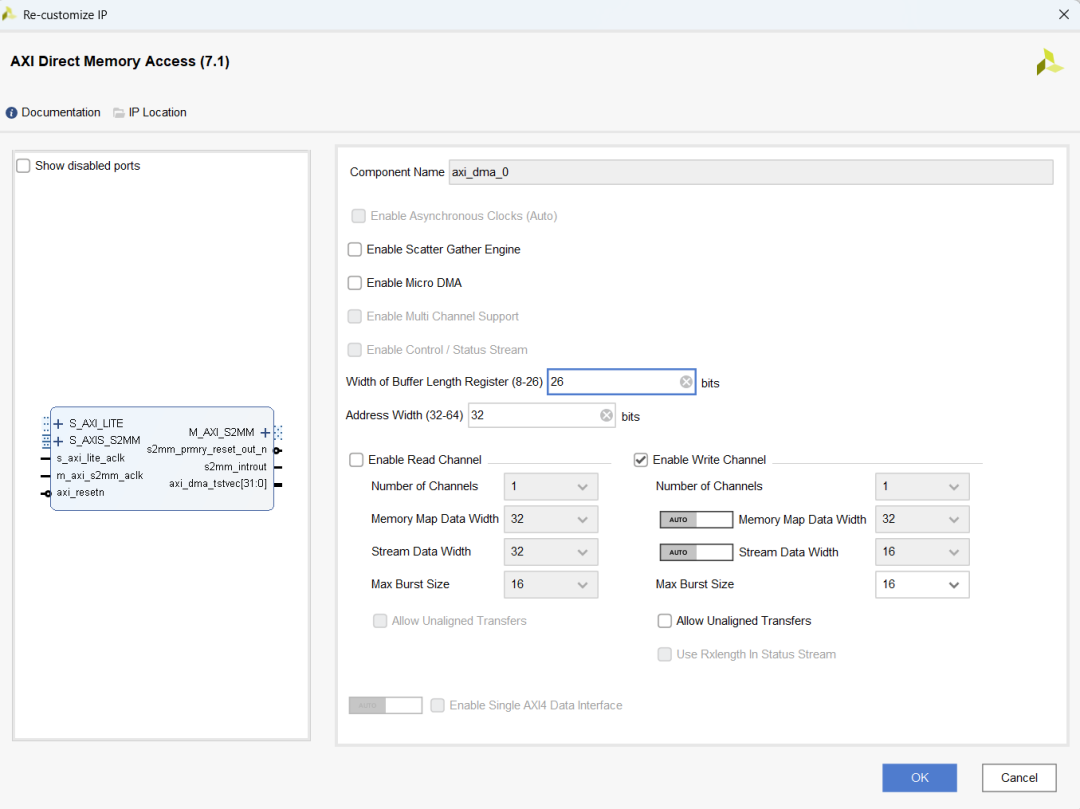

配置AXI DMA為Simple模式。

設置數據位寬（如32/64位）和Width of Buffer Lenghth Register(26最大可以存2^26 bit)。

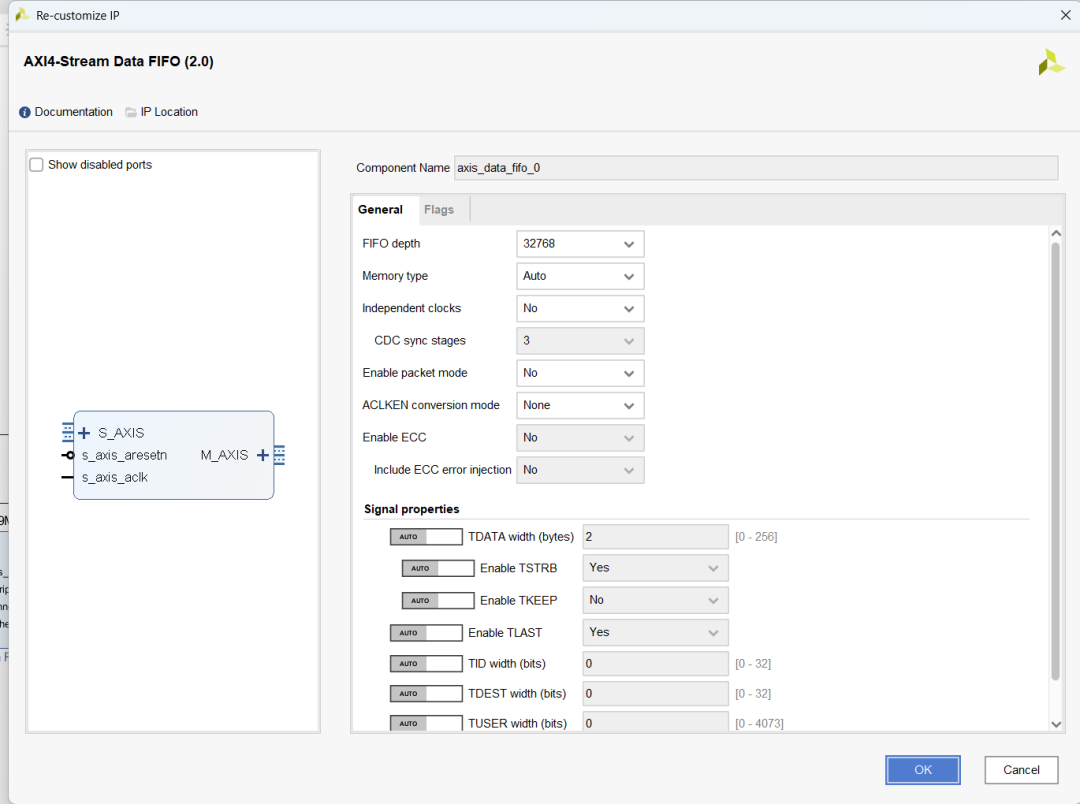

3. 添加Stream Data FIFO

這里看需要設置FIFO 深度

4. 添加自定義ip用于產生數據

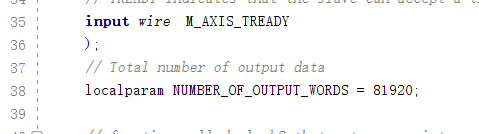

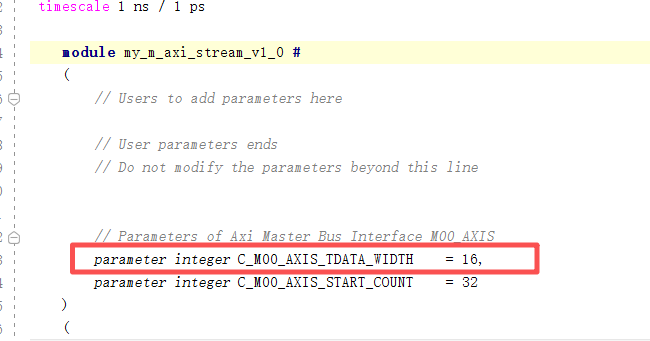

這里可以參考https://fpga.eetrend.com/blog/2023/100568155.html，由于工程需要，對ip進行修改，使得傳輸?shù)臄?shù)據位寬是16位，一共傳輸320*256個數據。修改位寬后re-package可能會出現報錯，請自行查找解決辦法。

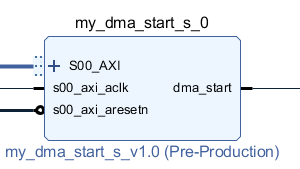

5. 添加自定義ip用于產生dma_start信號

由于dma傳輸過程中會出現數據丟失情況，這里借鑒了以下博主的解決方法：ZYNQ踩坑日記：AXI_DMA傳輸問題詳解——問題再續篇-物聯沃-IOTWORD物聯網對于vivado中使用DMA傳輸數據時會丟數據的解決辦法_vivado dma-CSDN博客

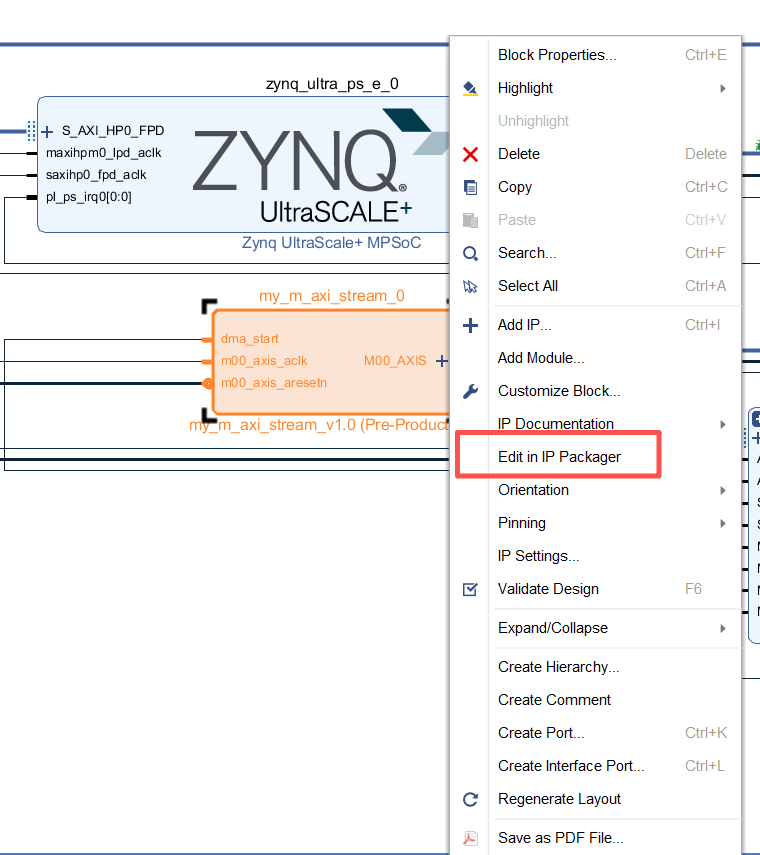

對數據產生ip進行了修改（右鍵ip->edit in packager)，使得dma初始化之后再開始傳輸數據，避免數據丟失

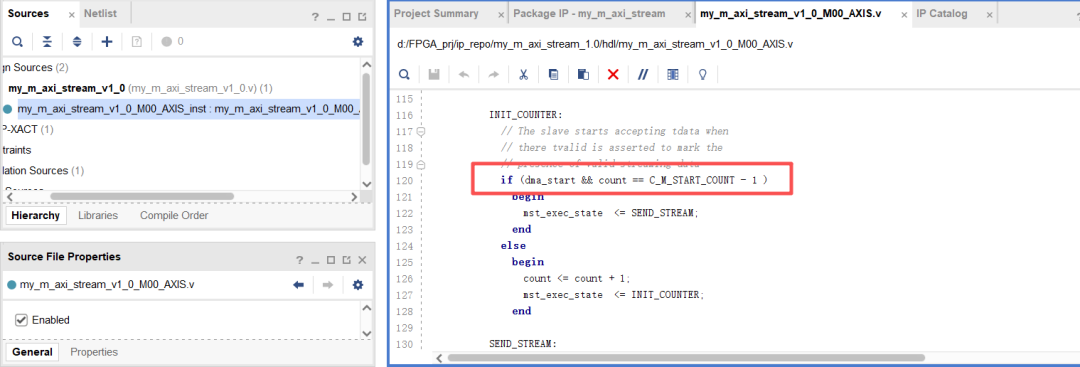

在關鍵代碼中進行如下修改：

最后再Re-Package IP,可以參考https://cloud.tencent.com/developer/article/1813652創建并修改自定義ip。

6. 連接IP核與總線

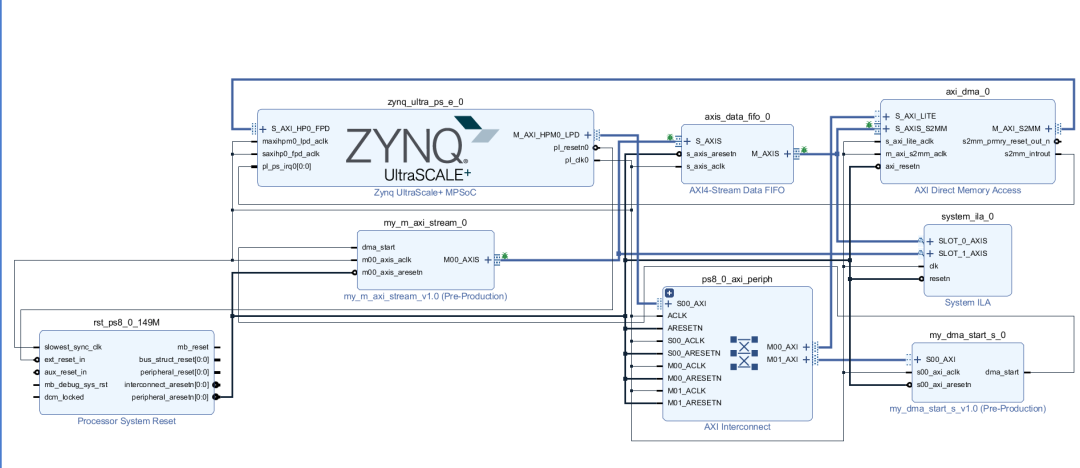

總體block design如下

PS端軟件設計（Vitis/SDK）

1. 初始化DMA

#include"xaxidma.h"#include"xparameters.h"#include"xil_cache.h"#include"xil_printf.h"#include"my_dma_start_s.h"#include"sleep.h"#defineDMA_DEV_ID   XPAR_AXIDMA_0_DEVICE_ID#defineDDR_BASE_ADDR  XPAR_PSU_DDR_0_S_AXI_BASEADDR#defineRX_BUFFER_BASE (DDR_BASE_ADDR + 0x01000000)#defineDATA_LENGTH   81920// 與 PL 端對應#defineMY_DMA_START_ADDR XPAR_MY_DMA_START_S_0_S00_AXI_BASEADDR#defineMY_DMA_OFFSET MY_DMA_START_S_S00_AXI_SLV_REG0_OFFSETintmain() {   XAxiDma AxiDma;   XAxiDma_Config *Config;  intstatus, i;   u16 *RxBufferPtr = (u16 *)RX_BUFFER_BASE;   xil_printf("---- Start DMA Receive Test ----
");   Config = XAxiDma_LookupConfig(DMA_DEV_ID);  if(!Config) {     xil_printf("No DMA config found!
");    returnXST_FAILURE;   }   status = XAxiDma_CfgInitialize(&AxiDma, Config);  if(status != XST_SUCCESS) {     xil_printf("DMA Init Failed
");    returnXST_FAILURE;   }  if(XAxiDma_HasSg(&AxiDma)) {     xil_printf("DMA configured as SG mode!
");    returnXST_FAILURE;   }  // 啟動接收  status = XAxiDma_SimpleTransfer(&AxiDma, (UINTPTR)RxBufferPtr,                   DATA_LENGTH *sizeof(u16),                   XAXIDMA_DEVICE_TO_DMA);  if(status != XST_SUCCESS) {     xil_printf("DMA Receive Config Failed
");    returnXST_FAILURE;   }  //這里用于通知PL端開始發送數據  MY_DMA_START_S_mWriteReg(MY_DMA_START_ADDR,MY_DMA_OFFSET,1);   usleep(5);   MY_DMA_START_S_mWriteReg(MY_DMA_START_ADDR,MY_DMA_OFFSET,0);  // 等待DMA完成（這里簡單用while輪詢）while(XAxiDma_Busy(&AxiDma, XAXIDMA_DEVICE_TO_DMA));  // 失效 Cache，保證讀到 DDR 最新數據  Xil_DCacheInvalidateRange((UINTPTR)RxBufferPtr, DATA_LENGTH *sizeof(u16));  // 打印接收數據for(i =0; i < DATA_LENGTH; i++) { ? ? ? ? xil_printf("DDR[%d] = 0x%04x
", i, RxBufferPtr[i]); ? ? } ? ? ?xil_printf("---- DMA Receive Done ----
"); ? ?return?XST_SUCCESS; }

2. 數據傳輸流程

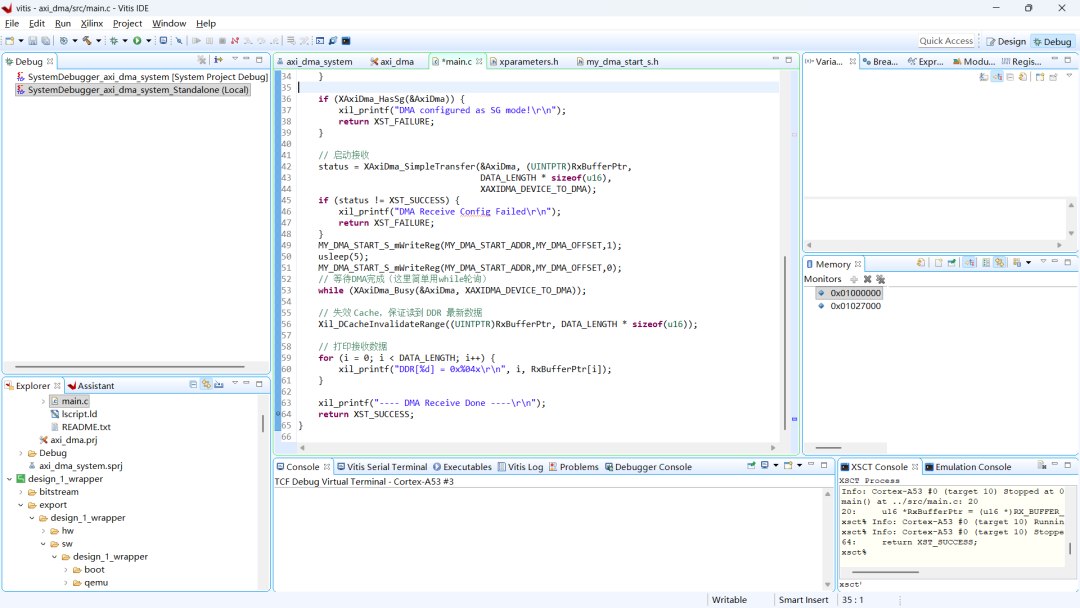

啟動debug，在return XST_SUCCESS處打斷點，并查看memory中ddr的數據：

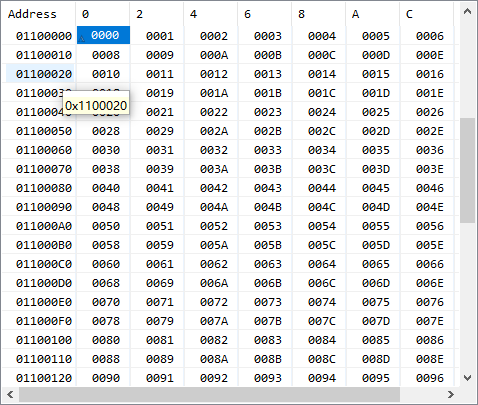

測試結果如下：

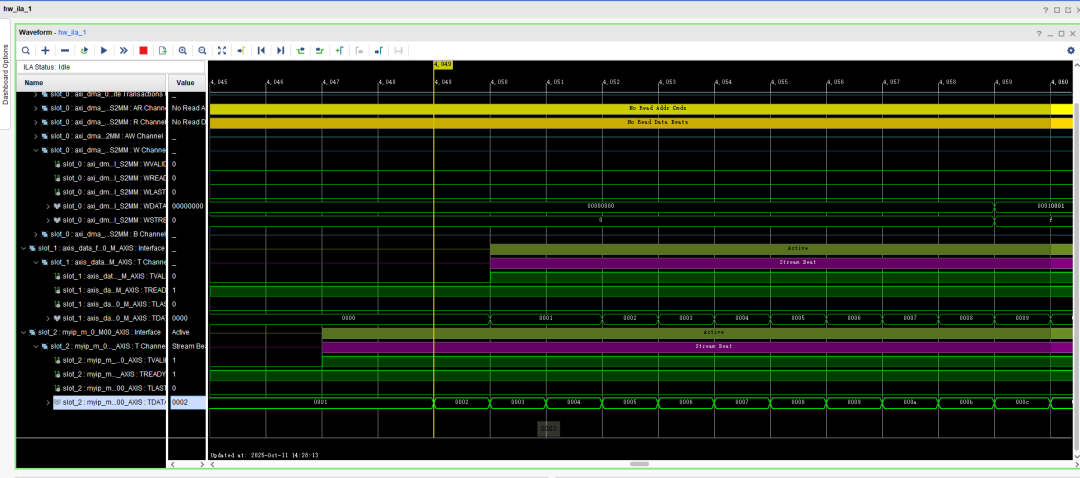

ila信號如下：

可以看到結果符合要求。
