20世紀80年代至90年代，全球航空大國掀起了一股空天飛機研發熱潮，其中德國提出的桑格爾（S?NGER II）高超聲速計劃堪稱技術最為先進、設計最為完善的空天飛行器方案之一。該計劃于1987-1995年間進行，以其兩級入軌設計理念和渦輪沖壓組合循環動力系統的深度論證與試驗而聞名于世，是世界上首次針對此類動力系統開展深入研究的超前探索。桑格爾計劃的命名來源于奧地利火箭與航天先驅尤金·桑格爾（Eugen S?nger），他在1933年的開創性著作《火箭飛行技術》中首次提出了可重復使用火箭動力太空飛機的概念，為后來的空天飛行器研究奠定了理論基礎。

一、S?NGER II計劃概述

德國在開展桑格爾計劃前，已經憑借在空氣動力學等領域的理論成果和以渦輪基沖壓組合發動機為代表的技術探索，主導開展了一系列高超聲速技術驗證計劃。桑格爾計劃的主要目標是提升未來空間運輸系統的經濟性、安全性、可靠性及便捷性，通過采用先進但可實現的技術，打造一個可重復使用的兩級入軌帶翼空間運輸系統，實現全歐洲的完全自主空間運輸。這一計劃代表了當時歐洲在空天運輸領域與美國競爭的技術雄心，其設計理念在當今看來仍具有前瞻性。

桑格爾空天飛行器采用兩級入軌設計方案，其第一級是一架大型超音速航空飛機，第二級是類似于美國航天飛機軌道器的軌道飛行器，但自帶液氫-液氧推進劑。這種設計使得桑格爾空天飛行器能夠在常規機場水平起飛和降落，極大提高了運營靈活性和可重復使用性。當?shù)谝患夛w行器加速至速度約2200米/秒（約6.8馬赫）、高度達31千米時，兩級實現分離，隨后第二級在火箭發動機推動下進入軌道。

盡管因各種原因（包括技術挑戰、預算限制和冷戰結束后政治環境變化），桑格爾II高超聲速計劃未能最終實現全面開發和飛行驗證，但借助該計劃，德國研發了大量的先進技術，且在高超聲速飛行器設計方案、分析方法、試驗驗證等方面都取得了寶貴的經驗。這些技術積累為后續各國在組合動力和高超聲速飛行器工程研制提供了重要參考，尤其是在推進系統、熱管理、材料科學等核心領域。

二、S?NGER 空間運輸系統總體設計

2.1 兩級入軌架構與任務剖面

桑格爾II空間運輸系統的核心設計理念是兩級入軌架構，這種設計通過將大氣層內飛行與太空飛行任務分離，優化了各自階段的飛行效率。該系統由兩部分組成：第一級作為高超聲速載機，是一架使用吸氣式動力的有翼飛行器；第二級則是置于第一級背部的軌道飛行器，使用獨立的火箭動力系統進入太空。這種設計允許第一級在完成任務后返回常規機場水平著陸，實現完全可重復使用，而第二級軌道器也可設計為可重復使用或部分可重復使用系統。

桑格爾的典型任務剖面始于在常規機場水平起飛，第一級載機使用渦輪基組合循環發動機提供動力，在大氣層內加速爬升。當達到預定的分離條件（高度31千米，速度6.8馬赫）時，兩級飛行器安全分離。第一級載機返回發射場或備降機場水平著陸，而第二級軌道器則點燃自身的火箭發動機，繼續加速進入預定軌道。任務結束后，軌道器再入大氣層，像傳統航天飛機一樣滑翔返回機場水平著陸。

這種兩級入軌設計與美國國家空天飛機單級入軌方案相比，雖然在系統復雜度上有所增加，但在技術可行性和風險控制方面具有明顯優勢。通過將高超聲速飛行與太空飛行環境分離，桑格爾方案降低了技術門檻，使得各子系統可以在更接近現有技術水平的條件下進行優化設計。

2.2 第一級與第二級飛機構型

第一級高超聲速載機是桑格爾系統的技術核心，其設計融合了當時最先進的空氣動力學和推進理念。該飛行器采用大后掠角翼身融合體布局，機身細長，前體設計具有明顯的預壓縮斜面，為推進系統提供高質量的氣流。機翼設計兼顧低速起降和高超聲速巡航的需求，在氣動熱力學和結構力學方面進行了深度優化。

第一級最為革命性的設計是其高度一體化的推進系統，整個機身下表面作為推進系統的組成部分，前體用于來流預壓縮，后體作為推進系統的膨脹面。這種設計顯著提高了推進效率，特別是在高馬赫數飛行條件下。第一級的動力系統采用串聯式同軸渦輪沖壓發動機，使用液氫作為燃料，能夠在0-6.8馬赫的速度范圍內高效工作。

第二級軌道器則采用更為傳統的航天飛機式氣動布局，但尺寸較小。它配備了獨立的液氫-液氧火箭發動機，用于第一級分離后的軌道注入。軌道器設計有有效載荷艙，能夠承載衛星、空間實驗設備或其他太空任務載荷。與第一級類似，第二級也具備水平著陸能力，實現了系統的完全可重復使用。

桑格爾系統的整體設計體現了漸進創新與技術突破的平衡，第一級采用了大量前瞻性技術，而第二級則基于相對成熟的技術，這種組合降低了整個項目的技術風險和開發成本。盡管桑格爾計劃最終未能實現全尺寸飛行驗證，但其總體設計方案影響了許多后續的空天飛行器概念，如英國的"云霄塔"空天飛機和歐洲航天局未來發射器預備計劃中的多種概念設計。

三、S?NGER推進系統方案及研究進展

3.1 基準方案選擇與系統構成

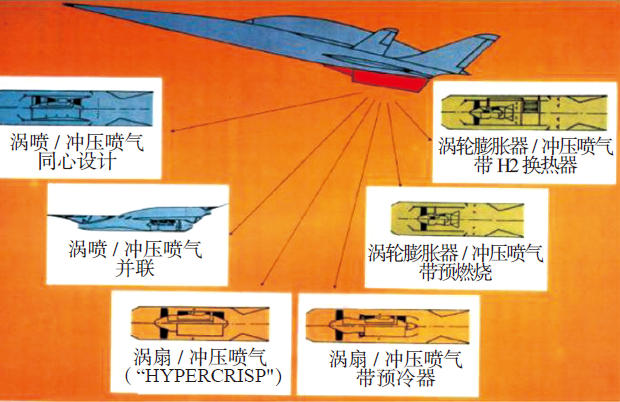

桑格爾II計劃最具技術創新的部分是其推進系統設計。針對第一級推進任務需求，研究團隊深入研究了不同形式的熱力循環，主要包括渦噴沖壓串聯/并聯、渦扇沖壓、帶預冷/預燃室增大循環等多種方案，作為第一級的備選動力裝置。經過全面評估，綜合考慮飛行器任務剖面和一體化的相關限制，以及研究的風險性、復雜性等因素，桑格爾推進系統的基準方案最終確定為采用液氫燃料的串聯式同軸渦輪沖壓發動機構型。

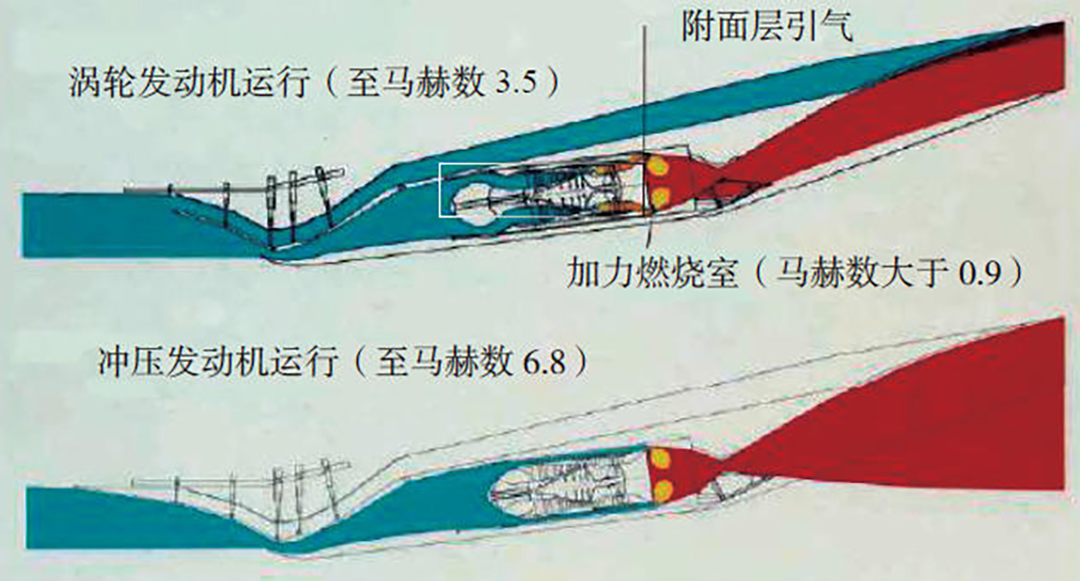

該推進系統由一個2D進氣道、渦輪發動機、加力沖壓燃燒室和二元噴管組成完整的氣動熱力通道。這種設計巧妙地解決了寬速域飛行條件下推進系統高效工作的難題。在低馬赫數階段（0-3.5馬赫），系統主要依靠渦輪發動機提供動力；當飛行速度增加至約馬赫數0.9時，加力燃燒室開啟以增強推力；在達到馬赫數3.5時，系統進行模態轉換，渦輪發動機被封裝保護以防損壞，進口氣流通過環形沖壓涵道直接進入加力/沖壓燃燒室，系統進入純沖壓發動機工作模式。

推進系統的二元噴管與飛行器后機身進行了高度一體化設計，這種設計增大了在高速條件下的膨脹比，提高了推進效率。尤為創新的是，與發動機流道并行布置有一個單獨的旁路溢流通道，用于將前體邊界層區域的氣流引射至噴管，增強噴管/后體的膨脹效果。在最大飛行馬赫數點（6.8馬赫），為進一步減小發動機的尺寸和質量，系統采用富油燃燒策略優化燃燒效率。

3.2 推進系統關鍵技術驗證

在確定基準方案后，桑格爾計劃針對推進系統的關鍵部件開展了大量技術驗證工作。首先進行的是進氣道、沖壓燃燒室和噴管等核心部件的設計與試驗，隨后在地面試驗臺開展了部分推進系統部件集成試驗和縮尺發動機的集成試驗，原計劃最終通過飛行試驗平臺驗證整個推進系統性能。

沖壓燃燒室的設計與驗證是推進系統開發的重點和難點。研究人員先后開展了沖壓燃燒室數值模擬研究，進行了帶液氫冷卻的沖壓燃燒室結構設計及強度計算，并通過沖壓燃燒室縮尺試驗（內徑330毫米）驗證數值計算模型。沖壓燃燒室試驗主要包括燃燒性能試驗和帶液氫主動冷卻燃燒室集成試驗兩大類別。

總計開展的80組燃燒室性能試驗獲得了重要發現：部分工況下在靠近化學當量比附近存在燃燒不穩定現象；因混合不充分，化學恰當比下的燃燒效率反而比貧油混合條件下低。研究還表明，通過調節內外噴桿的燃油流量可將燃燒效率提高3%。此外，團隊發現進口突然內傾的結構會導致較大的壓力損失，而通過增加內錐結構不僅可以減小壓力損失，同時也降低了燃燒不穩定性。

針對主動冷卻沖壓燃燒室開展的17組最大熱負荷狀態試驗驗證了設計的結構完整性。然而，試驗也揭示了一個重要問題：當采用燃燒加溫來流空氣模擬駐點溫度時，進氣燃?xì)庵邪魵夂投趸嫉犬a(chǎn)物，試驗過程中需要補氧。而且當溫度接近駐點溫度（2050K）時，水蒸氣和二氧化碳將影響燃燒室和噴管中的燃燒反應動力學，對試驗數據結果產生干擾。這一發現對高超聲速推進地面試驗的方法學提出了重要修正，強調了模擬真實飛行環境的重要性。

3.3 推進系統試驗與研究進展

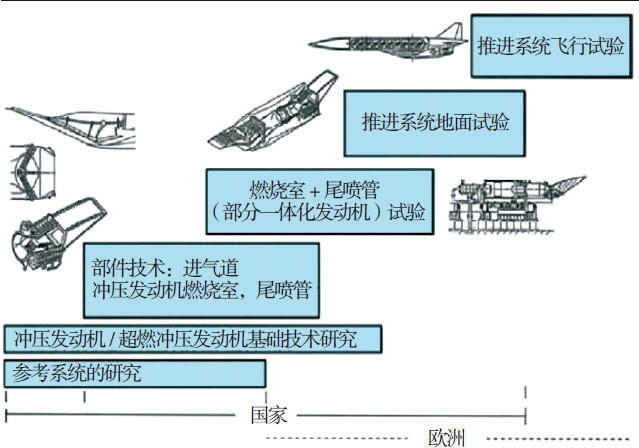

桑格爾計劃在推進系統方面的研究采用了循序漸進的方法，從部件級研究開始，逐步過渡到子系統集成，最終計劃通過飛行試驗完成全面驗證。這種系統化的研發流程確保了各技術模塊的充分驗證，最大限度地降低了技術風險。

在進氣道研究方面，團隊重點關注了寬速域工作范圍內的流動控制與邊界層管理。通過精心的氣動設計，使進氣道能夠在從低速到馬赫數6.8的廣泛條件下提供穩定、高質量的氣流供給燃燒室。特別是在模態轉換過程中，進氣道的動態響應特性經過了精心優化，確保在渦輪模態與沖壓模態之間平穩過渡。

噴管設計則與飛行器后體進行了高度一體化考量。利用飛行器后體表面作為噴管的延伸膨脹面，極大地提高了高速飛行條件下的推力性能。這種設計雖然增加了氣動與推進的耦合復雜度，但帶來的性能收益十分顯著，特別是在高馬赫數飛行階段。

渦輪沖壓發動機的模態轉換過程（馬赫數3.5）是推進系統研發中的關鍵技術挑戰。在這一轉換點，推進系統需要從渦輪為主工作模式平穩過渡到?jīng)_壓為主工作模式，涉及復雜的流道重構、燃燒模式轉變和控制邏輯切換。桑格爾團隊通過大量的地面試驗和數值模擬，驗證了轉換過程的可行性和穩定性，為組合循環動力系統的實際應用奠定了技術基礎。

盡管桑格爾計劃最終未能完成全系統飛行驗證，但其在渦輪沖壓組合循環動力方面的開創性工作，為后續高超聲速推進系統研發提供了寶貴的技術積累和經驗參考。這些研究成果直接影響了許多后續項目，如日本的HYPR項目、歐洲的LAPCAT計劃和美國的基于渦輪機的組合循環推進計劃。

四、飛發一體化設計

4.1 前體/進氣道一體化

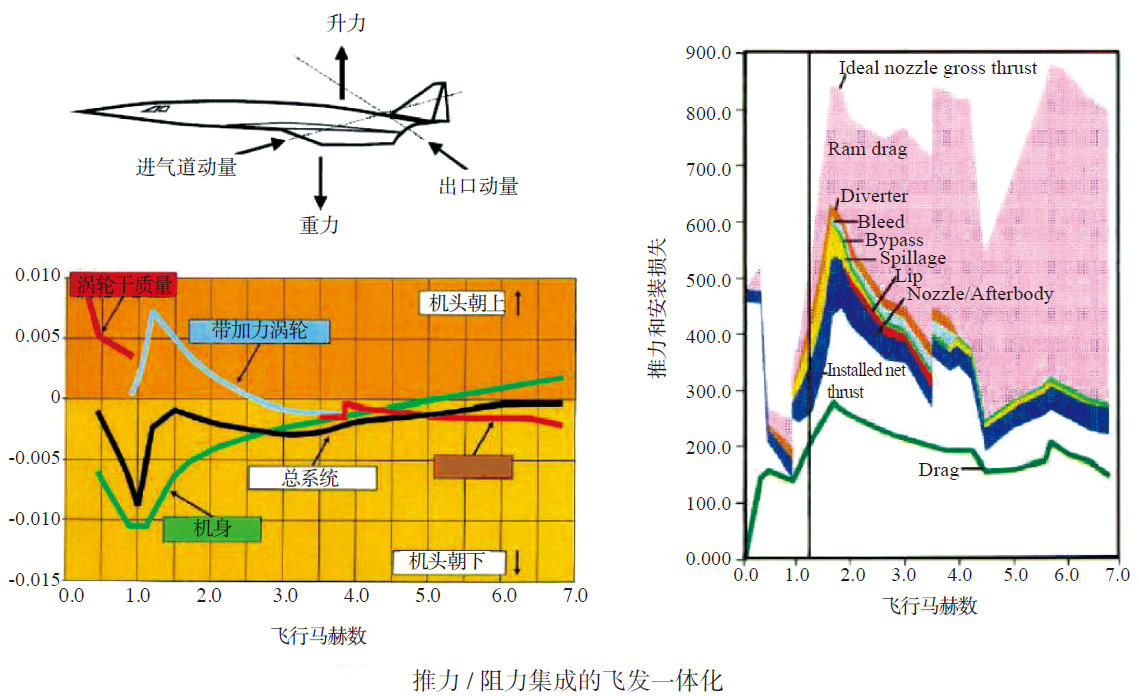

桑格爾II高超聲速飛行器的一個突出設計特點是飛發一體化，即飛行器機體與推進系統高度集成，互為依存，共同構成一個優化的整體系統。這種設計理念特別體現在前體與進氣道的集成上，飛行器的前體不僅提供氣動升力，還作為推進系統的預壓縮面。當前體表面氣流向后移動時，其逐漸壓縮，從而提高進入進氣道的空氣壓力和溫度，優化燃燒室的工作條件。

這種一體化設計帶來的主要優勢是在高馬赫數飛行條件下顯著提高推進系統效率，但也帶來了復雜的技術挑戰，尤其是在邊界層管理方面。在渦輪工作模態下，為了保證渦輪發動機獲得高質量的氣流，需要吸除進氣道前部機身邊界層；而在沖壓模態下，這部分邊界層氣流則被允許進入進氣道。這種差異化的處理要求飛行器前體設計必須兼顧兩種工作模式的需求，通過精巧的氣動布局和流動控制技術實現最優性能。

前體/進氣道一體化設計還涉及激波-邊界層相互作用的精細控制。隨著飛行馬赫數增加，前體產生的激波系會與進氣道入口附近的邊界層發生復雜相互作用，可能導致流動分離和非均勻氣流進入推進系統。桑格爾團隊通過大量的計算流體動力學分析和風洞試驗，優化了前體外形和激波系結構，確保在整個飛行包線內為推進系統提供穩定、均勻的來流。

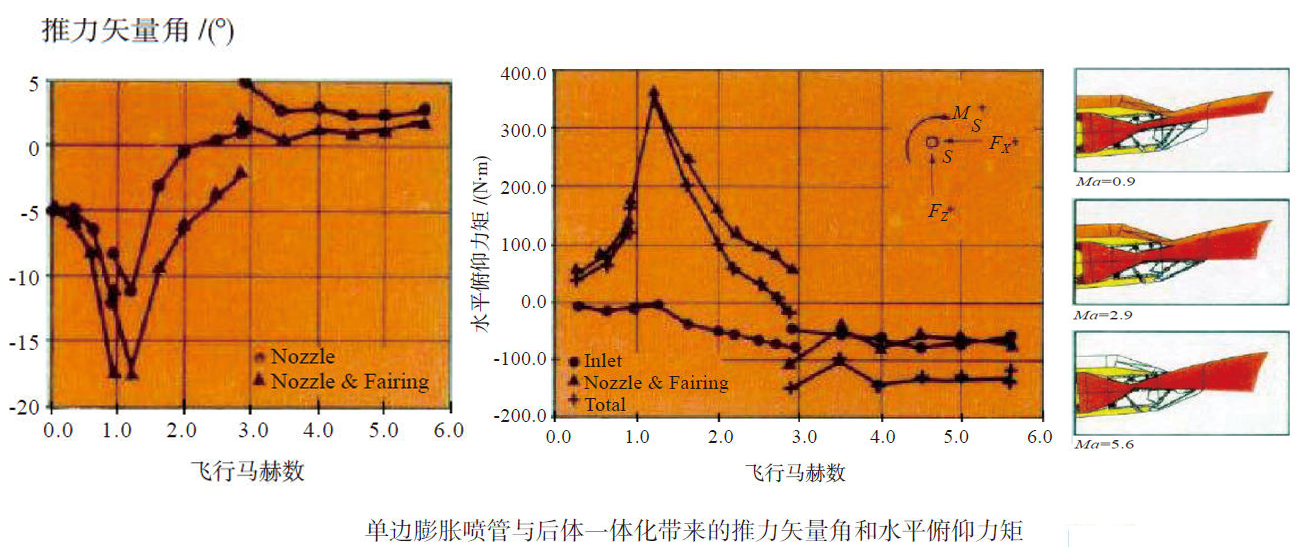

4.2 后體/噴管一體化

與前端相呼應，桑格爾飛行器的后體與噴管也采用了一體化設計。二元噴管與飛行器后體結構融合，利用后體表面作為噴管的自然延伸，形成高度有效的膨脹曲面。這種設計顯著增加了在高速條件下的有效膨脹比，使發動機排氣能夠更充分地膨脹，從而獲取更大推力，特別是在高馬赫數飛行階段。

后體/噴管一體化設計的一個關鍵創新是設置了獨立的旁路溢流通道，將前體邊界層區域的氣流引射至噴管。這種做法不僅減輕了前體邊界層對主推進系統的潛在干擾，還通過將這部分氣流引入噴管區域，增強了排氣的膨脹效果，進一步提升了推力性能。這種設計考慮體現了桑格爾團隊在系統集成方面的精深思考，將看似不利的因素轉化為性能優勢。

飛發一體化設計還帶來了質量分布和結構效率方面的益處。通過將推進系統沿飛行器軸線合理布置，優化了整體的質量分布和氣動焦點位置，增強了飛行穩定性。同時，一體化結構避免了重復的承力構件，減輕了整體重量，對于對質量極度敏感的空天飛行器而言，這種減重帶來的性能收益十分顯著。

桑格爾計劃的飛發一體化理念對后續高超聲速飛行器設計產生了深遠影響，證明了將推進系統與空氣動力學、結構力學、熱管理等多學科深度融合是實現高性能空天飛行器的關鍵技術路徑。這種系統級優化的設計哲學已成為當代高超聲速飛行器研發的基本準則。

五、熱管理系統

5.1 熱管理與熱防護設計

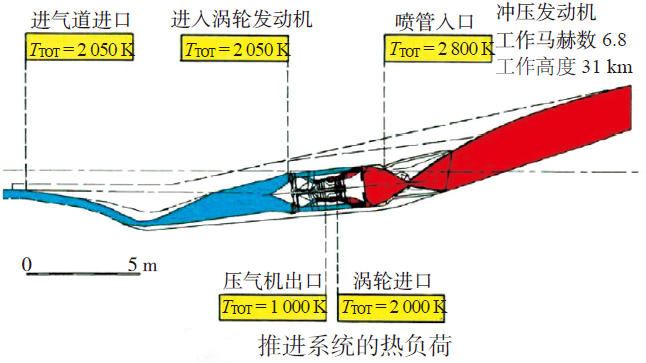

高超聲速飛行面臨的最嚴峻挑戰之一是極端的熱環境，桑格爾II飛行器在速度高達6.8馬赫時，其表面特別是前緣區域面臨極其嚴重的氣動加熱。為此，桑格爾計劃開發了先進的熱管理系統，綜合運用多種技術手段應對高溫挑戰。該系統不僅保障飛行器結構安全，還高效管理推進系統產生和承受的巨大熱負荷，確保各系統在適宜溫度范圍內工作。

桑格爾的熱管理策略采用了主動冷卻與被動隔熱相結合的方法。在高溫區域如沖壓燃燒室和噴管，系統采用液氫進行主動冷卻。液氫作為燃料在進入燃燒室前，先流經這些高溫部件帶走熱量，既保護了結構材料，又預熱了燃料，提高了燃燒效率。這種再生冷卻方式源自尤金·桑格爾早期的火箭發動機研究，在桑格爾計劃中得到了進一步完善和系統化應用。

對于大面積表面，熱防護系統采用了先進的隔熱材料和熱結構設計。計劃中研究了陶瓷基復合材料等纖維增韌復合材料在熱防護系統中的應用。這些材料能夠承受極高溫度并具有良好的抗熱沖擊性能，同時具備足夠的結構強度承受氣動載荷。針對不同溫度區域，研究人員設計了梯度化的熱防護方案，平衡了防護效果與重量代價。

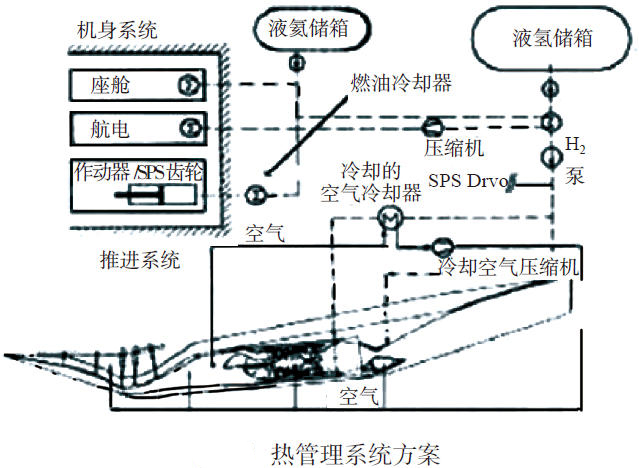

5.2 熱管理系統集成

桑格爾的熱管理系統體現了高度集成化和多功能化的設計理念。液氫不僅作為推進劑，還充當了整個飛行器的主要冷卻介質。在進入燃燒室之前，液氫流經多個高溫部件和表面，吸收熱量并氣化，形成一種高效的能量利用鏈條。這種一體化熱管理策略顯著提高了系統的能量利用效率，但也增加了系統復雜性和控制難度。

熱管理系統還包括專門針對推進系統部件的熱保護措施。渦輪發動機在沖壓模態下被封存起來，以防受到高溫來流的損害。這種封存不僅涉及氣流路徑的切換，還包括專門的熱屏蔽和冷卻措施，確保當飛行器以6.8馬赫飛行時，渦輪部件仍能保持在安全溫度范圍內。

桑格爾計劃在熱管理領域的研究為后續高超聲速項目積累了寶貴經驗，特別是在主動冷卻系統設計、高溫材料應用和整體熱管理策略方面。這些技術成果直接影響了后來多個高超聲速技術驗證項目，如美國的X-43和X-51，以及在研的多種高超聲速飛行器概念。熱管理技術的進步也促進了相關材料科學和熱力學分析方法的發服，推動了整個高超聲速技術領域的發展。

六、二動力系統（SPS）

6.1 發電與能源管理系統

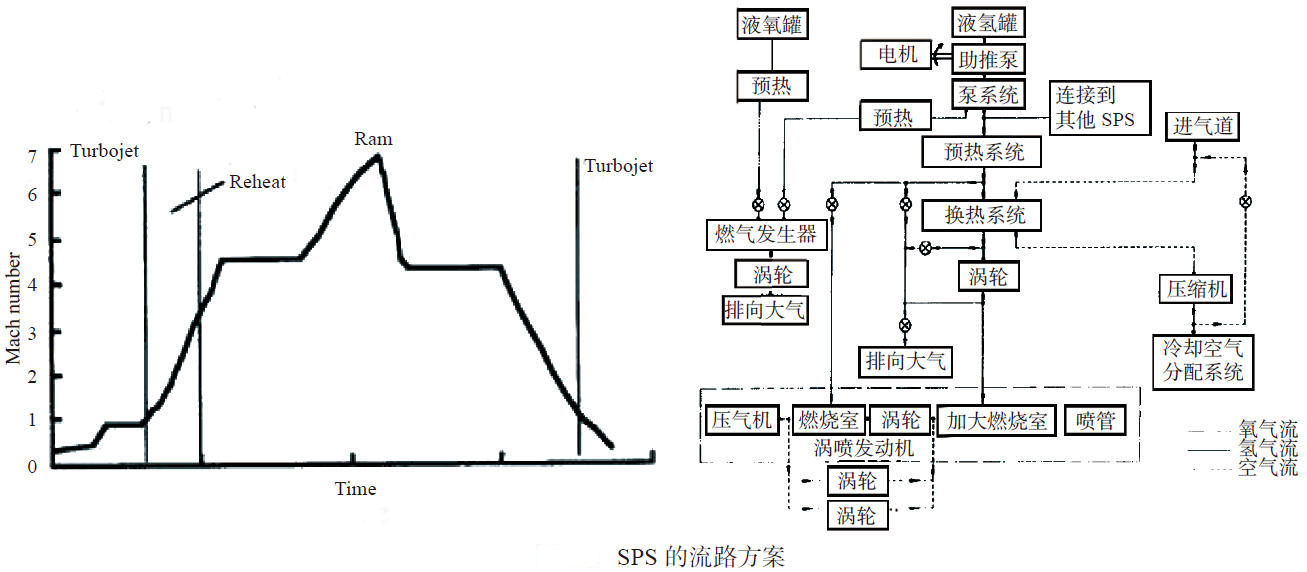

作為一項高度復雜的空天飛行系統，桑格爾II需要一套獨立于主推進系統的二動力系統，為飛行器各子系統提供可靠的電力、液壓和輔助動力支持。二動力系統被視為桑格爾飛行器的"公用事業系統"，負責在飛行的各個階段維持飛行器基本功能的正常運行，尤其是在高超聲速飛行極端環境下保證關鍵系統的持續工作。

二動力系統的設計考慮了桑格爾飛行器的獨特任務剖面和寬速域工作環境。與傳統航空器不同，桑格爾需要在從海平面低速飛行到臨近空間高超聲速飛行的廣泛條件下維持各系統功能。這要求二動力系統具備高度適應性和多重備份能力，以應對劇烈變化的環境條件和多種工作模式。

在能源產生方面，二動力系統可能整合了多種發電技術，包括與傳統航空器類似的渦輪驅動發電機，以及可能利用高溫排氣熱量的熱電轉換裝置?？紤]到液氫是桑格爾的主要燃料，系統還可能采用了燃料電池技術，將氫的化學能直接轉化為電能，提高能源轉換效率。這些多樣化的能源產生手段確保了飛行器在任務各階段都能獲得充足電力供應。

6.2 子系統動力保障

二動力系統為桑格爾的多個關鍵子系統提供動力支持，包括飛行控制系統、航電系統、熱管理系統的驅動部分、艙內環境控制系統等。特別是在高超聲速飛行階段，當傳統的氣動動力提取方式（如沖壓空氣渦輪）不再有效時，二動力系統的重要性尤為突出。

對于飛行控制系統，二動力系統提供液壓或電力驅動飛行控制面?？紤]到高超聲速飛行條件下極高的氣動載荷和熱載荷，飛行控制系統的動力需求遠超傳統航空器。桑格爾團隊可能研發了專門的高溫液壓油和耐高溫執行機構，確?？刂泼嬖跇O端環境下仍能可靠工作。

熱管理系統的多個主動控制元件也依賴二動力系統提供動力，如冷卻劑泵、閥門作動器、通風風扇等。這些元件對于維持推進系統和機體結構在安全溫度范圍內至關重要，特別是在長時間高超聲速巡航過程中。

盡管公開文獻中對桑格爾二動力系統的詳細技術描述有限，但可以確定的是，該系統代表了當時航空航天二次動力技術的最高水平，其設計理念和技術方案為后續空天飛行器的二次動力系統開發奠定了重要基礎。二動力系統的成功設計是確保桑格爾這樣一個復雜空天系統實現可靠運行的關鍵要素之一。

七、飛行演示驗證計劃

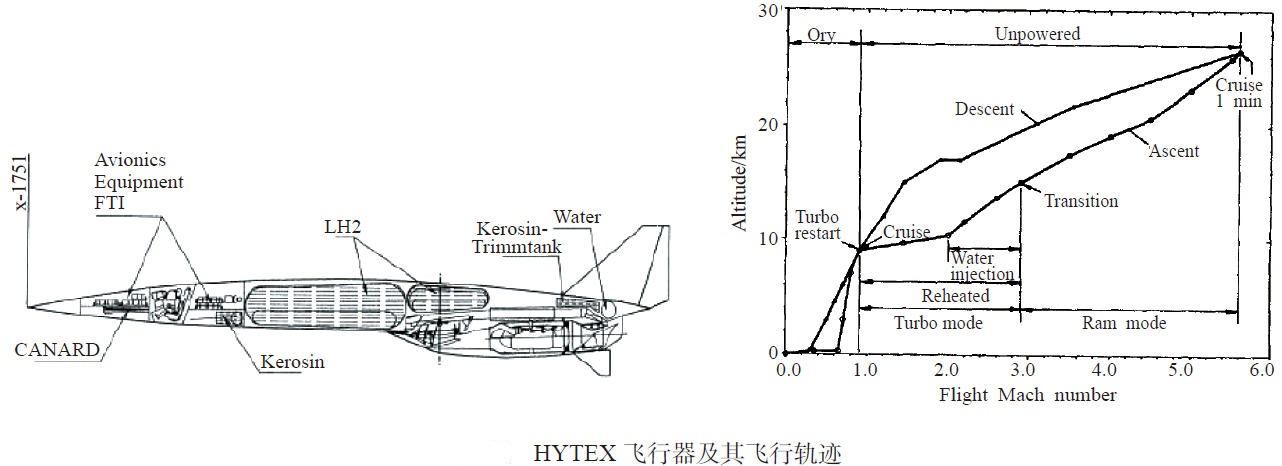

7.1 HYTEX試驗飛行器

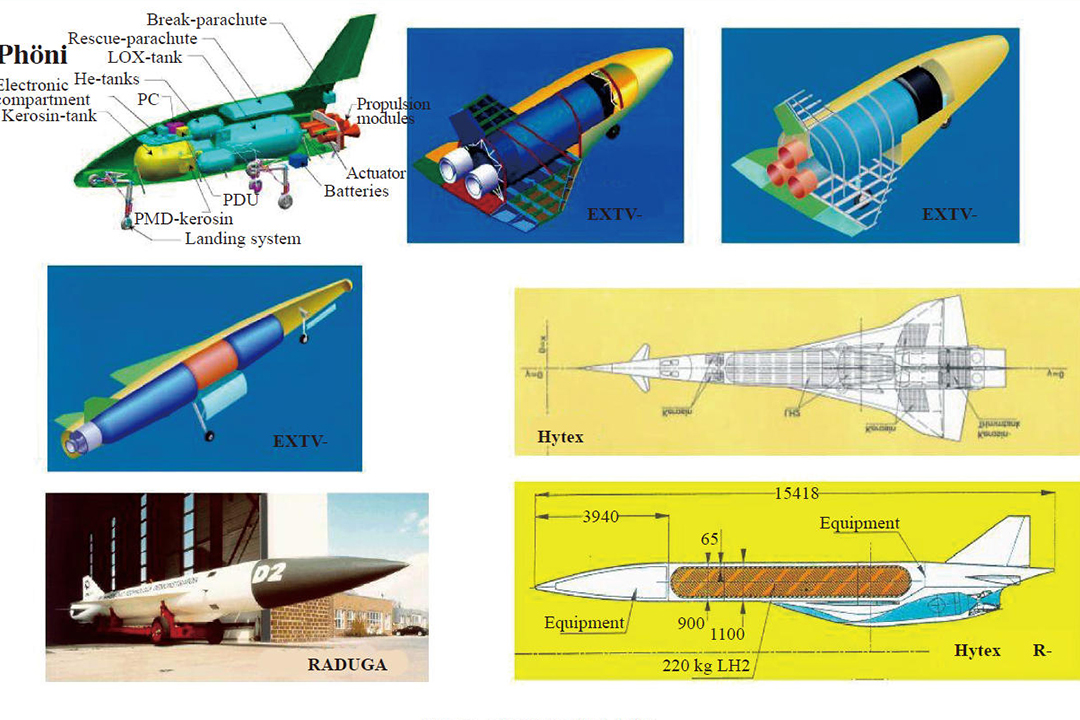

為驗證桑格爾II關鍵技術的可行性和系統集成效果，計劃中包含了一個系統的飛行演示驗證計劃，其核心是開發一款名為HYTEX的實驗飛行器。HYTEX全稱為高超聲速技術實驗飛行器，旨在通過實際飛行測試，驗證桑格爾概念中的關鍵設計工具和方法，并建立寶貴的高超聲速自由飛行數據庫。

HYTEX被設想為一個縮小比例的高超聲速飛行驗證機，能夠模擬桑格爾第一級載機的關鍵飛行特性。根據計劃，HYTEX將搭載多種傳感器和測量設備，收集真實飛行環境下的氣動熱力學數據、結構響應特性和推進系統性能參數。這些數據對于校準地面試驗結果和數值模擬方法至關重要，能夠提高設計工具在真實高超聲速條件下的預測精度。

HYTEX試驗計劃涵蓋了桑格爾飛行器的多個關鍵飛行階段，包括水平起飛、加速爬升、高超聲速巡航和水平著陸。特別關注的是模式轉換過程（馬赫數3.5）和最高速度條件（接近馬赫數7）下的系統行為。通過這些試驗，研究人員希望能夠驗證飛發一體化設計、熱管理系統和材料結構在真實飛行環境下的性能。

7.2 驗證計劃與后續發展

桑格爾的飛行驗證計劃采用了漸進式策略，從較為簡單的試驗開始，逐步增加復雜性，最終實現對全系統性能的全面評估。這種循序漸進的驗證方法有助于及早發現和解決技術問題，降低項目總體風險。飛行試驗計劃還包括開發專用的地面支持設備和飛行控制基礎設施，以保障試驗飛行安全有效進行。

遺憾的是，由于預算限制和技術挑戰，加上冷戰結束后政治環境的變化，桑格爾II計劃在HYTEX飛行驗證階段之前就被終止。因此，許多已經通過地面驗證的技術方案未能獲得最終飛行驗證，這對于高超聲速技術發展來說是一大遺憾。

盡管如此，桑格爾計劃中開發的多種試驗方法和驗證理念被后續高超聲速項目所繼承。例如，計劃中建立的高超聲速風洞試驗方法、氣動熱力學分析工具和推進系統測試程序為后來的研究提供了重要參考。特別是對超燃沖壓發動機的地面試驗方法，桑格爾的研究成果具有開創性意義。

桑格爾計劃的驗證方法學強調多層級驗證，從部件級到子系統級，再到全系統級，每一階段都經過充分的地面試驗才推進到下一階段。這種嚴謹?shù)墓こ虒嵺`哲學影響了歐洲乃至全球后續的高超聲速項目，提高了整個領域的技術成熟度和工程可靠性。

八、技術遺產與啟示

8.1 桑格爾計劃的技術影響

雖然桑格爾II高超聲速計劃未能最終實現全尺寸飛行器的建造和試驗，但其留下的技術遺產對全球高超聲速技術發展產生了深遠影響。該計劃在吸氣式動力、材料和結構、氣動熱力學、導航控制及子系統四個核心關鍵技術領域都取得了重大突破，特別是在飛行器推進系統的研發方面獲得了大量先進技術。

在推進技術方面，桑格爾計劃對渦輪沖壓組合循環發動機的深入研究奠定了后續相關動力系統開發的基礎。計劃中建立的發動機設計方法、試驗數據和操作策略直接被歐洲后續的高超聲速項目所引用，如德國的ASTRA計劃和其他研究性項目。桑格爾關于模式轉換、寬速域進氣道設計和高溫燃燒室的研究成果至今仍是高超聲速推進領域的重要參考文獻。

在材料與結構技術領域，桑格爾計劃推動了一系列先進高溫材料的發展，特別是陶瓷基復合材料和高溫合金在航空航天中的應用。計劃中開發的熱防護系統設計準則和評估方法為后續可重復使用航天器的熱防護設計提供了理論依據和工程經驗。桑格爾團隊建立的結構-熱-氣動多學科耦合分析方法也成為高超聲速飛行器設計的標準方法。

在氣動熱力學方面，桑格爾計劃大大提升了對高超聲速流動現象的理解和預測能力。計劃中開發的高精度計算流體動力學工具和獨特的高超聲速風洞試驗技術，為研究人員提供了探索極端飛行環境的有力手段。這些工具和方法不僅應用于航空航天領域，也在其他工程學科中發揮了重要作用。

8.2 對現代高超聲速研究的啟示

桑格爾計劃的經驗教訓為后續各國在組合動力和高超聲速飛行器工程研制提供了寶貴參考。其研發組織模式—“整合國內多個工廠、研究所和高校以及國外眾多機構共同參與大型高技術項目”—成為歐洲航空航天大型項目的典范。這種協同創新模式在之后的歐洲航天局項目中得到進一步完善和應用。

從技術路線角度看，桑格爾計劃展示的漸進式發展策略—“通過系統概念研究牽引關鍵技術突破，再通過飛行驗證機降低全尺寸開發風險”—為高超聲速技術發展提供了可行的路徑參考。這一策略被多個國家后續的高超聲速項目所采納，避免了過于激進的技術跳躍帶來的不可控風險。

桑格爾計劃的終止也提醒我們高超聲速技術開發的長期性和高風險性。即使有著扎實的技術基礎和周密的計劃安排，跨越從理論到工程的鴻溝仍然需要持續的政策支持、充足的資金投入和容忍失敗的文化氛圍。這些非技術因素往往對高技術項目的成敗起著決定性作用。

當今，隨著高超聲速技術再次成為航空航天領域的熱點，桑格爾計劃的許多設計理念和技術方案正被重新審視和評估。其兩級入軌的思維在多個可重復使用空天運輸概念中重現；其渦輪沖壓組合循環動力的理念在各種組合動力設計中延續；其飛發一體化的設計哲學已成為高超聲速飛行器設計的基本準則。桑格爾計劃雖未實現最終目標，但其技術精神和工程經驗已經融入全球高超聲速技術發展的血脈，持續推動人類突破空天界限的探索步伐。

九、總結和展望

德國桑格爾（S?NGER II）高超聲速計劃作為20世紀末期最具雄心的空天飛行器研發計劃，雖然在最終實現前被終止，但其在推進系統、飛發一體化、熱管理和系統工程等方面取得的突破性進展，為高超聲速技術發展樹立了重要里程碑。該計劃首次對渦輪沖壓組合循環動力進行了深入論證和系統試驗，開創了許多至今仍在影響高超聲速技術發展的設計理念和方法學。

桑格爾計劃證明了兩級入軌空天運輸系統的技術可行性，展示了水平起降、完全可重復使用空間運輸系統的實現路徑。其高度一體化的設計哲學，特別是飛發一體化理念，已成為現代高超聲速飛行器設計的基本原則。計劃中開發的廣泛試驗方法和驗證程序，為高超聲速技術從理論走向工程實踐奠定了堅實基礎。

雖然桑格爾計劃因各種原因未能最終完成，但其積累的技術知識、研發經驗和工程數據繼續在全球高超聲速技術發展中發揮價值。當今世界范圍內的高超聲速技術復興，無論是軍用的高超聲速武器還是民用的高超聲速平臺，都在不同程度上受益于桑格爾計劃的開創性工作。這一歷史性項目的技術精神和工程遺產，將繼續激勵和指導未來空天飛行技術的創新發展。
