onsemi NCP3294疊加式同步降壓穩壓器是一款高效的疊加式同步降壓穩壓器，能夠在3V至18V的輸入范圍內工作，支持高達25A的連續負載電流。兩個并聯NCP3294器件可作為交錯式兩相降壓穩壓器運行，可實現更高的輸出電流。onsemi NCP3294采用固定頻率電流模式控制，提供精確的電壓調節和快速瞬態響應。靈活的功能和參數編程支持多種應用。

數據手冊；*附件：onsemi NCP3294可堆疊式同步降壓穩壓器數據手冊.pdf

特性

• 3V至18V輸入電壓（V IN ）范圍，帶輸入前饋功能
• 0.5V至5.5V輸出電壓（V OUT ）范圍，帶遠程輸出電壓檢測功能
• 25A連續輸出電流，可疊加至50A
• 固定頻率電流模式控制
• 集成5V LDO或外部電源
• 可通過可編程VIN 欠壓鎖定（UVLO）啟動
• 可編程啟動電壓
• 可編程軟啟動
• 預偏置啟動
• 可編程電流限制
• 電源良好指示器
• 可選保護模式（閂鎖或斷續）
• 欠壓和過壓保護
• 關機時輸出放電
• +150°C工作結溫
• 濕度靈敏度（MSL）為1級
• 5 mm x 7 mm的WQFN34封裝
• 無鉛，符合RoHS指令

功能框圖

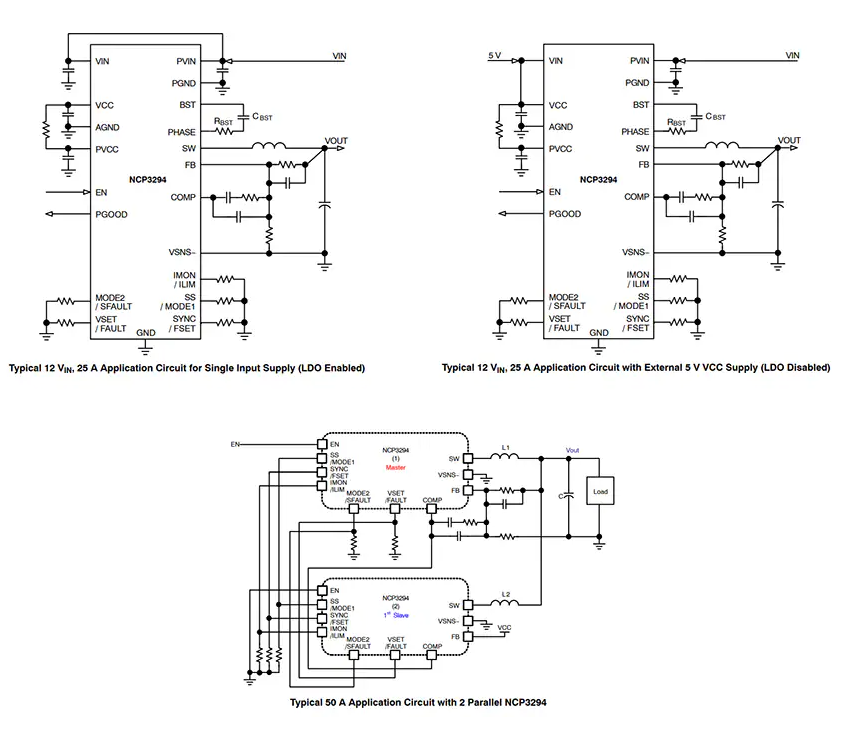

典型應用電路

NCP3294可堆疊同步降壓穩壓器技術解析與應用指南?

?一、產品概述?

NCP3294是一款高性能?可堆疊同步降壓穩壓器?，支持?3V至18V?寬輸入電壓范圍，單芯片可持續輸出?25A電流?，并通過多芯片并聯實現?最高50A輸出?。其采用?固定頻率電流模式控制?，具備高精度電壓調節、快速瞬態響應及多重可編程功能，適用于高密度電源解決方案。

?二、核心特性?

?1. 電氣參數?

• ? 輸入電壓（VIN） ?：3V-18V（帶輸入前饋）
• ? 輸出電壓（VOUT） ?：0.5V-5.5V（支持遠端電壓檢測）
• ?開關頻率?：200kHz-2MHz可編程
• ?效率?：典型值>95%（12V輸入、1V輸出、25A負載）
• ?工作結溫?：-40℃至150℃

?2. 關鍵功能?

• ?可堆疊架構?：支持2相交錯并聯，擴展至50A輸出
• ?集成5V LDO?或外部偏置電源選項
• ?可編程軟啟動、電流限制、啟動電壓?
• ?保護機制?：欠壓/過壓保護、過流保護（鎖存或打嗝模式可選）
• ?電源良好（PGOOD）指示?與輸出關斷放電

?三、應用電路設計?

?1. 單相典型電路?

• ?12V輸入、25A輸出?（圖1）：使用內部LDO，需配置? BST電容（0.22μF） ?與? 串聯電阻（RBST） ?以抑制峰值電壓。
• ?外部5V偏置?（圖2）：禁用LDO時，需外接5V電源至VCC引腳。

?2. 多相并聯配置?

• ?50A應用電路?（圖3）：主從芯片通過?FB/VSNS?引腳配置?，SYNC信號同步多相開關頻率，實現電流均流。

?3. 引腳功能摘要?

?四、設計要點與優化建議?

1. ?輸入去耦?：PVIN與PGND間需?低阻抗布局?，采用高頻MLCC電容抑制電壓尖峰。
2. ?散熱管理?：
   • ? 裸露焊盤（DAP） ?需可靠焊接至GND平面。
   • 通過?多層接地平面?與?熱過孔?提升熱傳導效率。
3. ?信號完整性?：
   • 電壓檢測線（FB/VSNS?）應采用?開爾文連接?遠離開關節點。
4. ?頻率同步?：主芯片SYNC引腳輸出時鐘，從芯片依此同步開關相位。

?五、典型應用場景?

• ?網絡設備?：路由器/交換機POL穩壓
• ?電信基礎設施?：基站數字基帶與射頻單元
• ?服務器/計算機?：CPU/GPU供電
• ?工業電源模塊?：高密度DC-DC轉換

?六、故障處理與保護邏輯?
