該 TLV2556 是一種 12 位開關電容、逐次近似的模擬數字轉換器（ADC）。ADC有三個控制輸入[芯片選擇（CS）、輸入輸出時鐘和地址/控制輸入（DATAIN）]，設計用于與串行通信 通過串行三態輸出對主機處理器或外設的端口。
*附件：tlv2556-ep.pdf

除了高速轉換器和多功能控制能力外，該設備還配備了片上14通道多路復用器，可選擇11個輸入中的任意一個或任意 使用配置寄存器1實現的三種內部自檢電壓之一。采樣保持功能是自動的。轉換結束時，當編程為EOC時，19號引腳輸出變高電平，表示轉換完成。如果第19腳是 編程為INT時，轉換完成時信號會變低。器件內置的轉換器具有差分高阻抗參考輸入，便于比分轉換， 縮放，以及模擬電路與邏輯噪聲和電源噪聲的隔離。開關電容器設計允許在整個工作溫度范圍內實現低誤差轉換。內部有參考，其電壓水平可通過配置寄存器2（CFGR2）進行編程。

該TLV2556的作特征為 T 一個 = –55°C至125°C。

特性

• 12位分辨率模擬轉數字轉換器（ADC）
• 在工作溫度范圍內，吞吐量可達200-KSPS（3 V時為150-KSPS），
  輸出模式
  為12倍
• 11個模擬輸入通道
• 3 內置自測模式
• 可編程參考（2.048 V/4.096 V
  內部或外部）
• 固有采樣保持函數
• 線性錯誤......±1 LSB 最大值
• 片上轉換時鐘
• 可編程轉換狀態輸出：INT
  或EOC
• 單極性或雙極性輸出作
• 可編程MSB或LSB優先
• 可編程斷電
• 可編程輸出數據長度
• SPI 兼容串行接口，I/O 時鐘
  頻率最高可達 15 MHz（CPOL = 0，CPHA = 0）
• 支持國防、航空航天和醫療應用
  • 對照基線
  • 一個組裝/測試場地
  • 一個制造場地
  • 提供軍用溫度范圍（–55°C/125°C）^(1)^
  • 延長產品生命周期
  • 擴展產品變更通知
  • 產品可追溯性
• 應用
  • 工業過程控制
  • 便攜式數據記錄
  • 電池驅動的樂器
  • 汽車

參數

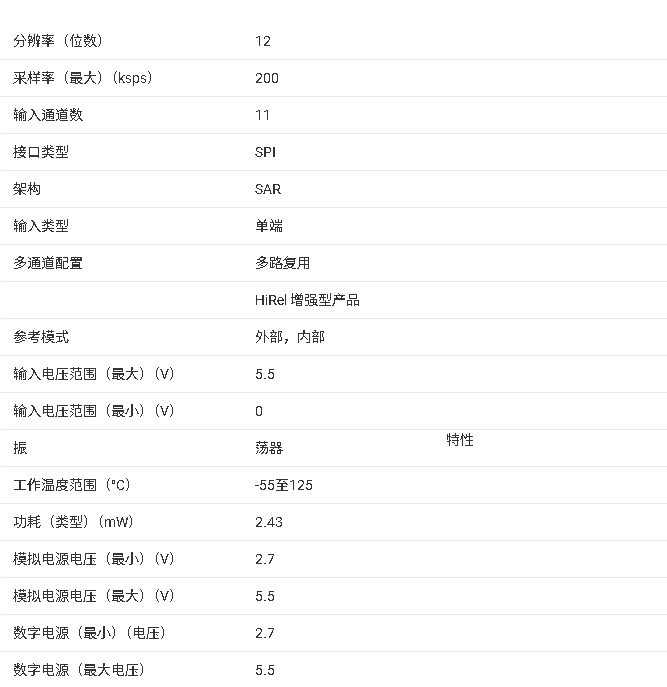

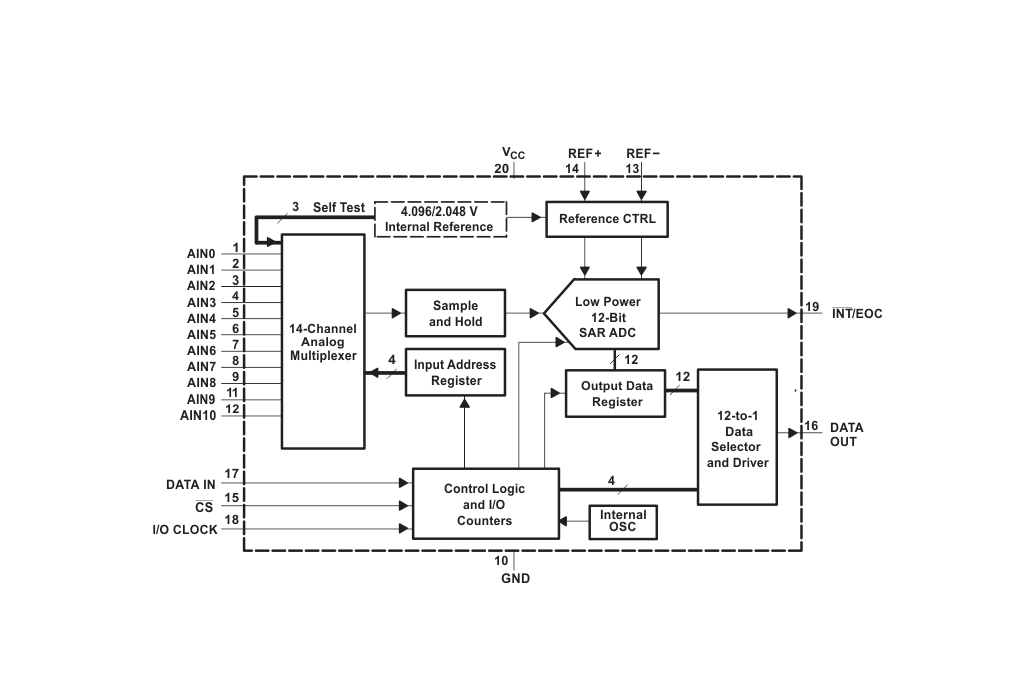

方框圖

?一、產品概述?

• ?產品型號?：TLV2556-EP（增強型產品）
• ?制造商?：德州儀器（Texas Instruments）
• ?產品類型?：12位分辨率逐次逼近型模數轉換器
• ?采樣速率?：最高200 KSPS（5V供電），150 KSPS（3V供電）
• ?封裝形式?：TSSOP-20（PW封裝）

?二、核心特性?

?1. 主要性能參數?

• 分辨率：12位（無失碼）
• 線性度誤差：±1 LSB（最大值）
• 模擬輸入通道：11個獨立通道
• 內置自測試模式：3種
• 可編程基準電壓：2.048V/4.096V（內部或外部）
• 內置采樣保持功能
• 片上轉換時鐘

?2. 技術特點?

• 可編程轉換狀態輸出：INT或EOC
• 單極性或雙極性輸出操作
• 可編程MSB或LSB優先
• 可編程功耗管理
• 可編程輸出數據長度
• SPI兼容串行接口，I/O時鐘頻率最高15MHz

?三、應用領域?

?1. 主要應用?

• 工業過程控制
• 便攜式數據記錄儀
• 電池供電儀器
• 汽車電子

?2. 特殊應用支持?

• 國防、航空航天和醫療應用
• 受控基線
• 單一組裝/測試站點
• 單一制造站點
• 軍用溫度范圍（-55°C至125°C）
• 延長產品生命周期
• 延長產品變更通知
• 產品可追溯性

?四、電氣特性?

?1. 電源要求?

• 供電電壓范圍：2.7V至5.5V
• 工作電流：典型值1.2mA（外部基準）
• 軟件關斷電流：0.1μA（最大值）
• 自動關斷電流：10μA（最大值）

?2. 模擬輸入特性?

• 輸入通道數：11個
• 多路復用器：14通道（11個外部輸入+3個內部測試電壓）
• 輸入阻抗：600Ω（典型值）
• 輸入電容：45pF（典型值）

?五、功能描述?

?1. 控制接口?

• 3個控制輸入：片選（CS）、輸入輸出時鐘、地址/控制輸入（DATAIN）
• 3態串行輸出

?2. 基準電壓?

• 外部基準電壓差：（REF+）-（REF-）范圍1.9V至VCC
• 內部基準電壓：2.048V/4.096V（可編程）
• 基準輸入阻抗：1MΩ（靜態）

?六、引腳功能?

? 主要引腳配置： ?

• ?AIN0-AIN10?（引腳1-9,11,12）：11個模擬信號輸入
• ?CS?（引腳15）：片選，高到低跳變復位內部計數器

?七、工作模式?

?1. 數據I/O周期?

• 支持8、12、16位數據長度
• 串行數據輸入和輸出同時進行

?2. 采樣周期?

• 從第4個I/O時鐘下降沿開始
• 持續到最后一個I/O時鐘下降沿

?3. 轉換周期?

• 內部時鐘控制
• 轉換時間：13.5×f(OSC)+25ns

?八、功耗管理?

?1. 軟件關斷模式?

• 所有內部電路進入低電流待機模式
• 內部基準斷電
• 恢復時間：1ms

?2. 自動關斷模式?

• 轉換完成后自動進入
• 快速恢復

?九、典型特性?

?1. 溫度特性?

• 在整個工作溫度范圍內保持穩定性能
• 差分非線性度：-0.1至0.9LSB
• 積分非線性度：-0.1至0.9LSB

?十、封裝信息?

?1. 訂購信息?

• 可訂購部件號：TLV2556MPWREP
• 封裝：TSSOP-20
• 卷帶包裝：2000個

?十一、技術優勢總結?

TLV2556-EP通過集成高性能模擬輸入多路復用器、可編程基準電壓和多種功耗管理模式，為工業控制和便攜式設備提供了完整的模數轉換解決方案。其優異的線性度特性和寬溫度范圍工作能力使其特別適合惡劣環境應用，而SPI兼容接口則為系統集成提供了便利性。
