UPS系統中的“安全衛士”

在當今高度依賴電力供應的時代，不間斷電源（UPS）作為數據中心、醫療設備、工業控制等關鍵領域的“生命線”，其安全性至關重要。而絕緣監測儀作為UPS系統中的“安全衛士”，通過實時監測電氣設備的絕緣狀態，有效預防漏電、短路等安全隱患，成為保障系統穩定運行的核心部件。19821800313

一、絕緣監測儀的核心功能：從被動到主動的防護升級

傳統UPS系統依賴斷路器、熔斷器等被動保護裝置，僅在故障發生后切斷電路，無法提前預警潛在風險。而絕緣監測儀通過實時監測系統對地絕緣電阻，在絕緣性能下降初期即發出警報，實現從“故障處理”到“風險預防”的轉變。例如，當UPS輸出端或負載設備因老化、潮濕導致絕緣電阻低于設定閾值時，監測儀會立即觸發聲光報警，并可通過通信接口將數據上傳至監控系統，為運維人員提供檢修窗口期，避免因絕緣失效引發的火災或設備損壞。

二、安科瑞絕緣監測儀---UPS電源系統中的“安全衛士”

絕緣監測儀產品規格

INTERVIEW

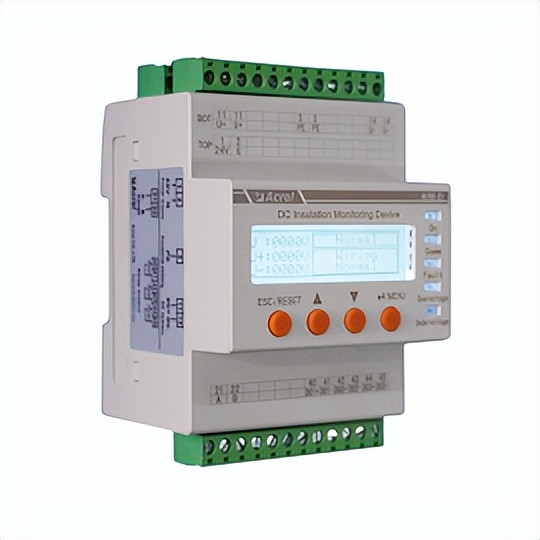

1、AIM-D100-T系列直流絕緣監測儀

AIM-D100-TL適用于DC10V~100V直流系統

AIM-D100-TH適用于DC100V~1000V直流系統

功能特點：

監測直流正負極對地電阻，低于設定值報警

測量正負之間，正負極極對地電壓，具過欠壓報警功能

LED指示和LCD顯示功能

3路繼電器輸出，常開常閉可設

RS485通訊，Modbus-RTU協議

20條事件記錄

4模導軌安裝，插拔端子

支持周期監測和通訊觸發監測

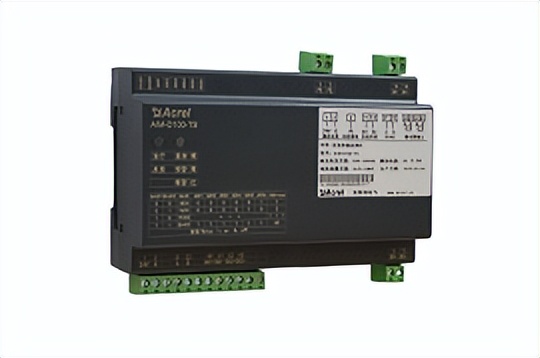

AIM-D100-TS適用于DC150V~1500V直流系統

功能特點：

監測直流正負極對地電阻，低于設定值報警

測量正負之間，正負極極對地電壓

LED指示狀態指示

通過撥碼設置參數

2路繼電器輸出，常開常閉可設（通訊設置）

RS485通訊，Modbus-RTU協議

支持周期監測和通訊觸發監測

可用于DC1500V以下儲能系統

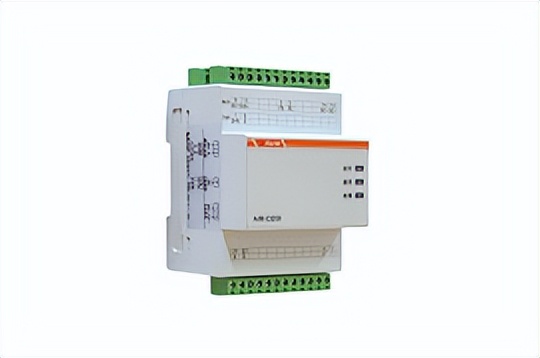

2、CA系列充電樁用絕緣監測儀

AIM-D200-CAI適用于DC100V~1000V直流樁

功能特點：

監測單路直流正負極對地電阻，低于設定值報警

測量正負之間，正負極極對地電壓

LED運行和故障指示

1路直流電流監測功能

RS485通訊，Modbus-RTU協議

4模導軌安裝，插拔端子

支持周期監測和通訊觸發監測

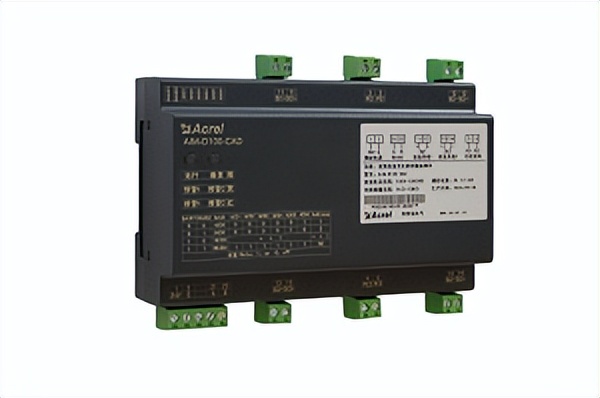

AIM-D100-CAD適用DC100V~1000V雙槍直流樁

功能特點：

監測雙路直流正負極對地電阻，低于設定值報警

測量正負之間，正負極極對地電壓

LED指示，運行、通訊、預警、報警、反接指示

雙路獨立監測和報警

通過撥碼設置參數

RS485通訊，Modbus-RTU協議

支持周期監測和通訊觸發監測

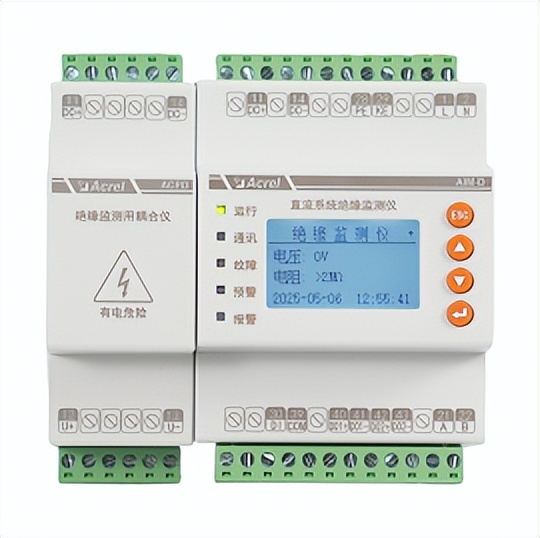

3、AIM-D500直流絕緣監測儀（配ACPD300耦合儀）

適用于DC100V~1000V直流系統

功能特點：

采用注入法監測方法，滿足IEC61557-8標準

絕緣監測儀可測量0-400V直流系統電壓及正負極對地電壓，配合耦合儀可測量0-1000V電壓，具有過欠壓報警功能

實時監測直流系統對地電阻，監測范圍1kΩ~2MΩ

最允允許系統對地泄露電容Ce：35uF

接線斷線監測功能（接地線及與直流系統的接線狀態監測）

自檢功能（內部模擬接地故障，儀表能正常報警）

停止功能，在不需要絕緣監測時，可以停止絕緣監測

RS485通訊，Modbus-RTU協議

30條事件記錄

絕緣監測儀4模導軌安裝，耦合儀2模導軌安裝，插拔端子

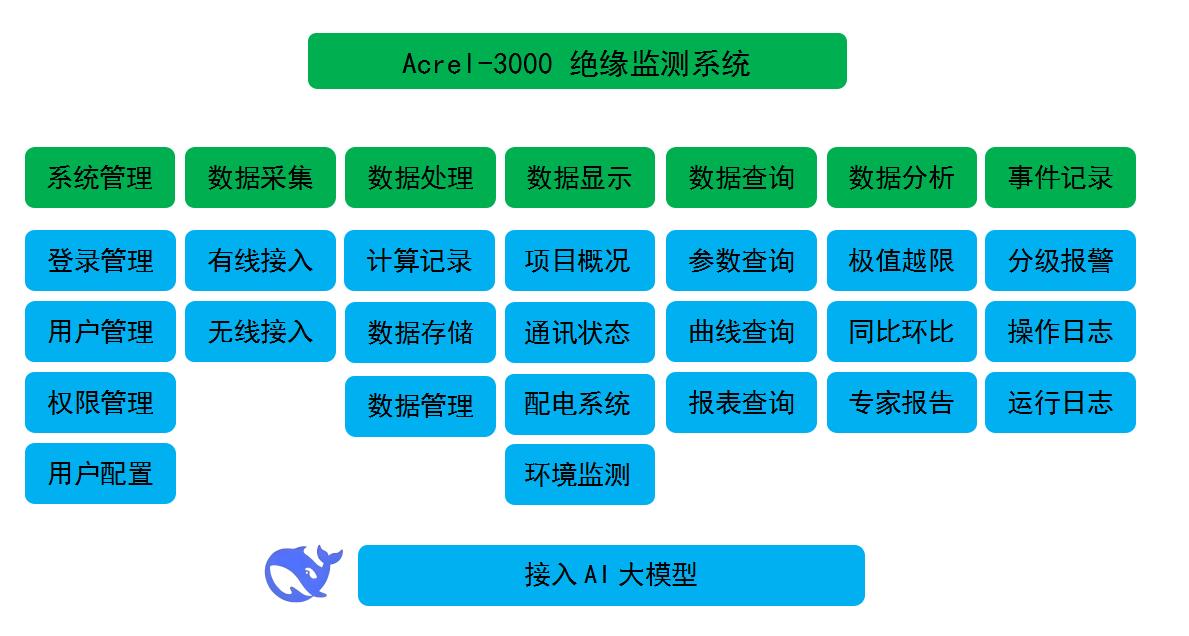

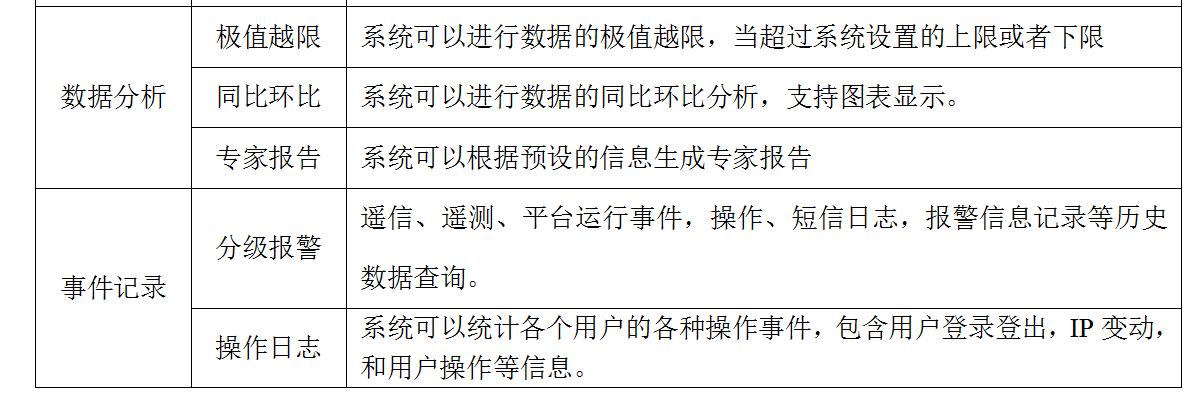

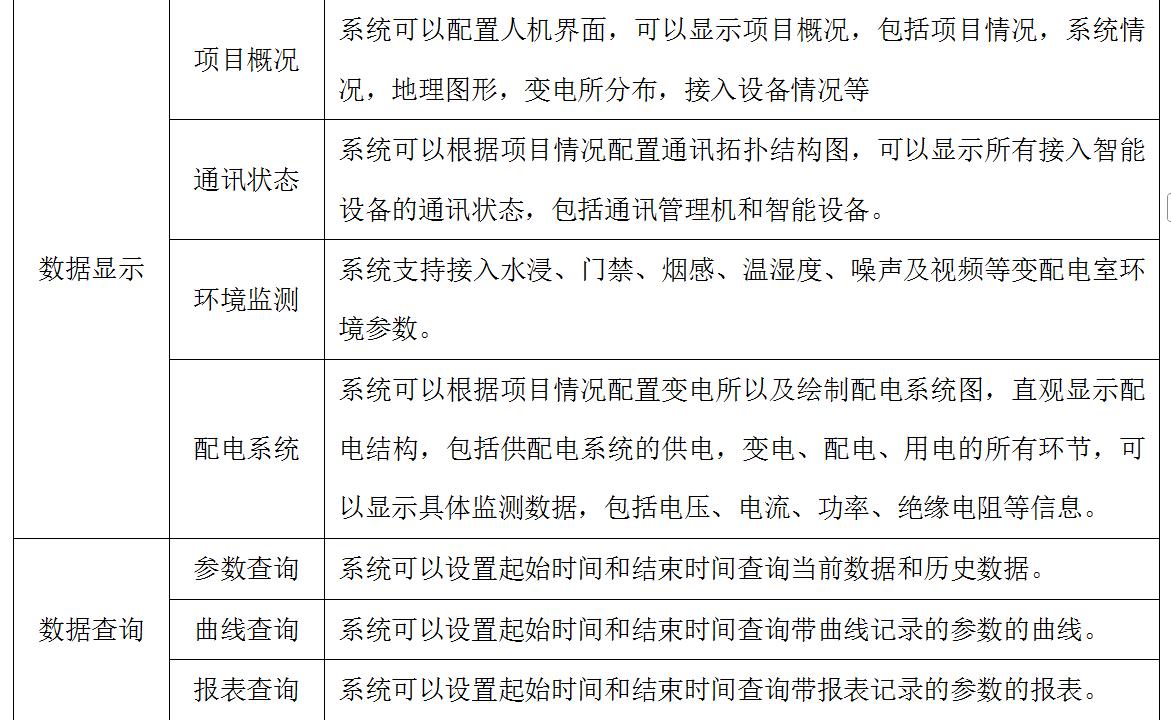

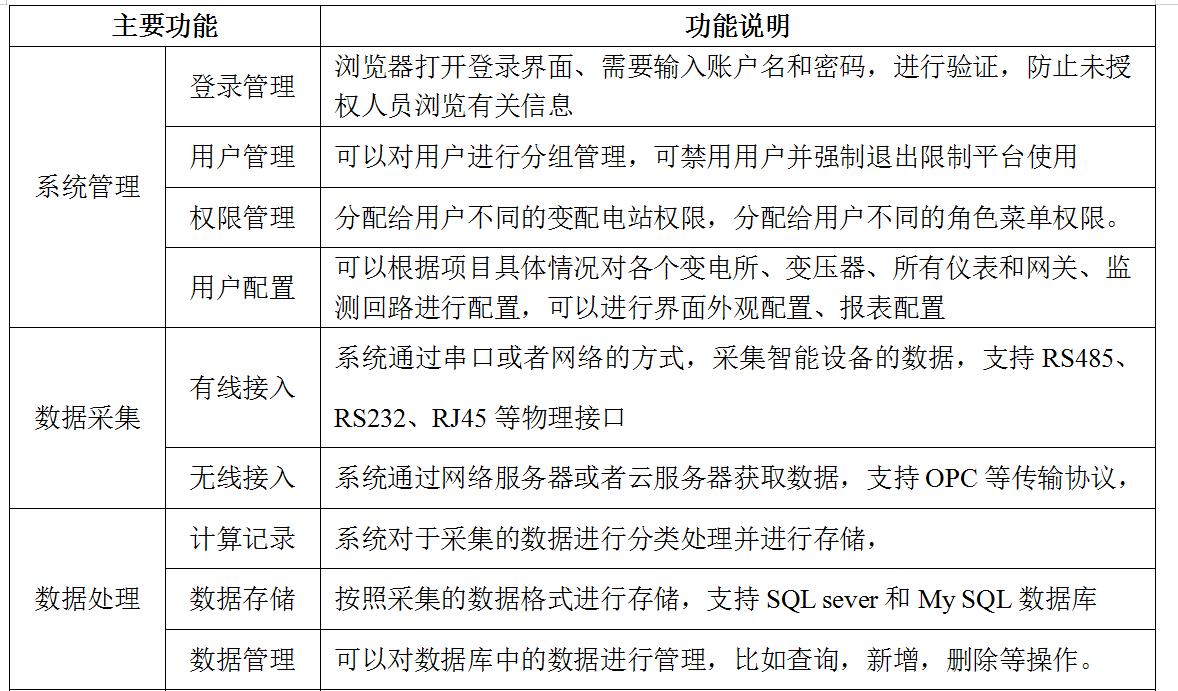

系統功能一覽表

在電力安全日益受到重視的今天，絕緣監測儀已從“可選配件”升級為“必裝設備”。其通過實時監測、預警與遠程管理，為UPS系統構建起一道無形的安全防線。隨著技術的不斷進步，未來絕緣監測儀將更加智能化、集成化，成為保障關鍵領域電力連續性的“隱形守護者”。對于運維人員而言，選擇一款性能可靠、功能全面的絕緣監測儀，不僅是滿足規范要求，更是對生命與財產安全承諾。
