該ADS7865是一款雙重、12位、2MSPS的模數轉換器（ADC），配備四個全差分或六個偽差分輸入通道，分為兩對，用于高速、同時接收信號。采樣保持（S/H）放大器的輸入是全差分的，并且與ADC的輸入保持差分。該架構在100kHz下能提供卓越的共模抑制72dB，這在噪聲環境中是關鍵的性能特性。

ADS7865與ADS7862針腳兼容，但還提供可編程通道序列器和參考輸出、靈活的電源電壓（AV電壓為2.7V至5.5V）DD以及BV DD ），一個具有三個聲道的偽差分輸入復用器，以及若干關機功能。

該ADS7865采用TQFP-32套件。其規格覆蓋在-40°C至+125°C的擴展工作溫度范圍內。
*附件：ads7865.pdf

特性

• 六個偽差分輸入或四個全差分輸入
• 信噪比：71.7dB，THD：–87dB
• 可編程通道序列器
• 可編程和緩沖內部2.5V參考
• 靈活的斷電功能
• 可變電源范圍：2.7V至5.5V
• 低功耗工作：5V時最大44mW。
• 工作溫度范圍：
  –40°C至+125°C
• ADS7862的針腳兼容升級

參數

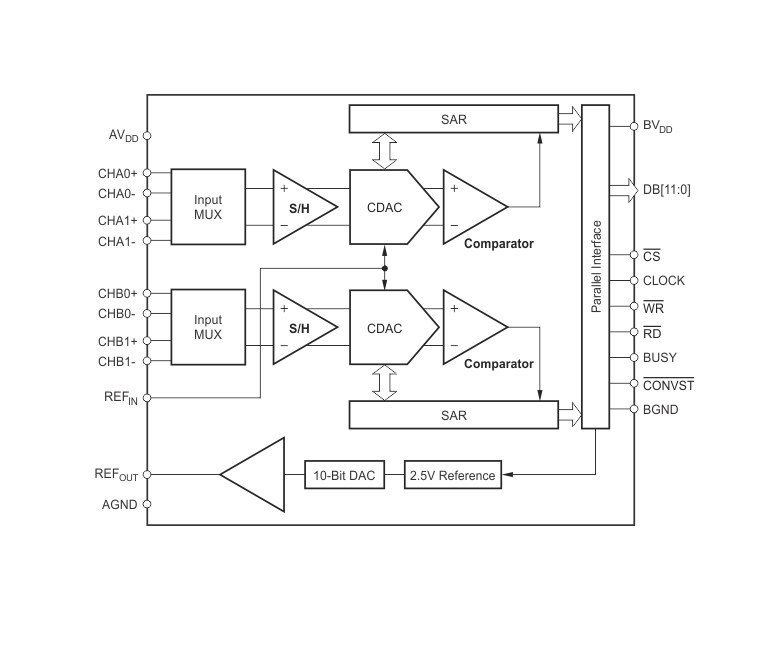

方框圖

一、核心參數與特性

• 核心規格 ：雙 12 位 SAR 型 ADC，最高 2MSPS 采樣率，支持 4 路全差分或 6 路偽差分輸入，分兩組通道同步采樣。
• 性能指標 ：SNR 達 71.7dB，THD 為 - 87dB，100kHz 下共模抑制比（CMRR）72dB，積分非線性（INL）±0.6LSB（-40°C 至 + 125°C）。
• 供電與功耗 ：AVDD、BVDD 供電范圍 2.7V-5.5V，5V 時最大功耗 44mW，支持深度掉電（1μA）、休眠等 3 種低功耗模式。
• 參考電壓 ：內置 2.5V 可編程參考源（10 位 DAC 調節，步長 2.44mV），支持外部參考輸入（0.5V-2.525V）。

二、關鍵功能

• 通道配置 ：通過配置寄存器或可編程序列器選擇通道，序列器支持 3 種模式，可設置 1-3 通道的掃描序列。
• 接口特性 ：32 位 TQFP 封裝，并行接口（DB [11:0] 數據總線），與 ADS7862 引腳兼容，時鐘頻率 1MHz-32MHz。
• 輸出格式 ：二進制補碼輸出，滿量程輸入電壓范圍 ±VREF，轉換結果單次讀取有效。
• 環境適應性 ：工作溫度 - 40°C 至 + 125°C，ESD 防護（HBM±4000V、CDM±1500V）。

三、應用與設計要點

• 典型應用 ：電機控制、多軸定位系統、三相功率控制等工業場景。
• 布局建議 ：模擬地（AGND）與數字地（BGND）低阻抗連接，電源端需并聯去耦電容，參考輸入需接≥470nF 陶瓷電容穩定。
• 驅動要求 ：推薦使用 OPA365 等帶寬≥23MHz 的運算放大器作為模擬輸入驅動。
• 兼容性 ：替代 ADS7862 時需注意 WR 引腳功能差異、參考輸入緩沖設計及 CONVST 信號最低 20ns 低電平時間要求。
