ADS1262和ADS1263 （ADS126x）是低噪聲、低漂移、38.4kSPS、三角積分 （ΔΣ） ADC，集成了PGA、基準電壓源和內部故障監控器。該ADS1263集成了一個用于背景測量的輔助 24 位 ΔΣ ADC。傳感器就緒型 ADC 為要求最苛刻的傳感器應用提供完整、高精度的單芯片測量解決方案，包括稱重秤、應變片傳感器、熱電偶和電阻溫度器件 （RTD）。
*附件：ads1262.pdf

ADC由一個低噪聲CMOS PGA（增益1至32）、一個ΔΣ調制器以及一個可編程數字濾波器組成。靈活的模擬前端 （AFE） 集成了兩個傳感器激勵電流源，適用于直接 RTD 測量。

單周期建立數字濾波器可最大限度地提高多輸入轉換吞吐量，同時提供 130 dB 的 50 Hz 和 60 Hz 線路周期干擾抑制。

ADS1262和ADS1263是引腳和功能兼容的。這些器件采用 28 引腳 TSSOP 封裝，在 –40°C 至 +125°C 溫度范圍內完全額定。

特性

• 精密、32位、ΔΣ ADC
• 輔助 24 位 ΔΣ ADC （ADS1263）
• 數據速率：2.5 SPS 至 38400 SPS
• 差分輸入，CMOS PGA
• 11 個多功能模擬輸入
• 高精度架構：
  • 失調漂移：1 nV/°C
  • 增益漂移：0.5 ppm/°C
  • 噪聲：7 nV 有效值 （2.5 SPS，增益 = 32）
  • 線性度：3 ppm
• 2.5V 內部基準電壓源：
  • 溫漂：2 ppm/°C
• 50 Hz 和 60 Hz 抑制
• 單周期結算換算
• 雙傳感器激勵電流源
• 內部故障監控器
• 內部 ADC 測試信號
• 8 個通用輸入/輸出

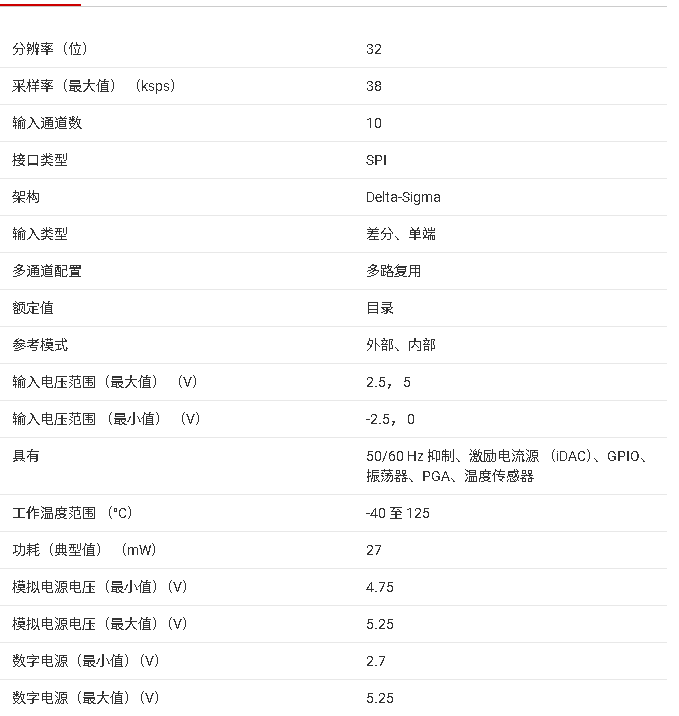

參數

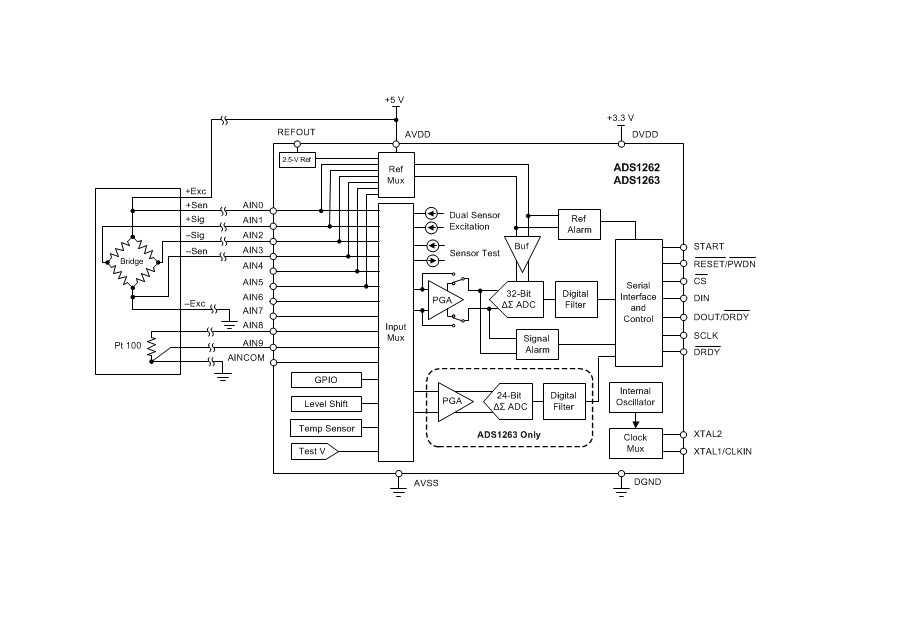

方框圖

ADS1262/ADS1263 是德州儀器推出的高精度 32 位 ΔΣ 模數轉換器（ADC）系列，核心優勢為低噪聲、低漂移、高集成度，ADS1263 額外集成 24 位輔助 ADC，適配工業控制、儀器儀表等對精度要求嚴苛的傳感器信號采集場景。

核心參數與特性

• 硬件規格 ：ADS1262 為單 32 位 ADC，ADS1263 含主 32 位 ADC + 輔助 24 位 ADC；11 路多功能模擬輸入，支持差分 / 單端輸入配置；集成可編程增益放大器（PGA），主 ADC 增益 132 倍，輔助 ADC 增益 1128 倍。
• 精度性能 ：主 ADC 偏移漂移低至 1nV/°C，增益漂移 0.5ppm/°C；2.5SPS 時輸入噪聲僅 7nVRMS（增益 32 倍）；線性度 3ppm，50Hz/60Hz 工頻抑制比高；內置 2.5V 基準源，溫度漂移 2ppm/°C。
• 功耗與封裝 ：模擬供電 4.75V5.25V，數字供電 2.7V5.25V；典型功耗約 24 37mW，掉電模式功耗低至 25μA；采用 28 引腳 TSSOP 封裝（9.7mm×4.4mm），MSL 等級 2，工作溫度 -40°C +125°C。
• 接口與環境 ：支持 SPI 兼容串行接口，最高 SCLK 頻率適配系統時鐘；HBM ESD 等級 ±2000V，CDM 等級 ±500V；支持內部振蕩器、外部時鐘、外部晶體三種時鐘模式，標稱時鐘頻率 7.3728MHz。

功能與工作模式

• 核心功能 ：主 ADC 數據速率 2.5SPS38400SPS，輔助 ADC 10SPS800SPS；數字濾波器支持 sinc1~sinc5 及 FIR 模式，F(xiàn)IR 模式實現單周期穩定及工頻抑制。
• 校準與補償 ：支持自校準、系統偏移 / 增益校準，主 ADC 配備 24 位校準寄存器，輔助 ADC 為 16 位； chop 模式可進一步降低偏移漂移，IDAC 旋轉模式優化傳感器測量精度。
• 集成外設 ：內置雙傳感器激勵電流源（IDAC，50μA~3000μA 可編程），支持 RTD 等電阻式傳感器供電；含溫度傳感器、測試 DAC（TDAC）、8 路 GPIO，以及 PGA 過壓監測、低基準報警等故障檢測功能。
• 數據傳輸 ：支持連續轉換 / 脈沖轉換模式，數據輸出含可選狀態字節和校驗字節（校驗和 / CRC）；DRDY 引腳指示數據就緒，支持硬件查詢與軟件輪詢。

應用場景

適用于工廠自動化控制（模擬輸入模塊、溫度控制器、稱重模塊）、儀器儀表（過程分析、實驗室 / 現場儀器、電子秤）、應變片、熱電偶、RTD 等傳感器信號采集，尤其適配高精度測量設備。

關鍵設計要點

• 電源要求 ：模擬電源與數字電源需就近配置 0.1μF 陶瓷電容 + 1μF 鉭電容去耦；BYPASS 引腳需接 1μF 電容到數字地，保障內部 LDO 穩定。
• 布局建議 ：模擬地與數字地單點連接，采用完整地平面；模擬信號路徑短且遠離數字時鐘線；CAPP/CAPN 引腳需就近接 4.7nF C0G 電容；未使用的模擬輸入接中值電壓（(AVDD+AVSS)/2）。
• 配置方式 ：通過 SPI 命令配置寄存器，支持增益、數據速率、濾波器模式、校準模式等參數設置；支持寄存器塊讀寫，關鍵配置需在轉換停止?fàn)顟B(tài)下進行，避免數據丟失。
