安森美 NL37WZ17三路非反相緩沖器是高性能緩沖器，具有施密特觸發器輸入，工作電源電壓范圍為1.65V至5.5V。安森美NL37WZ17可用作線路接收器接收慢速輸入信號。由于輸入之間的遲滯，NL37WZ17器件可將緩慢變化的輸入信號轉換為輪廓分明的無抖動的輸出信號。遲滯還提高了抗噪性。非反相緩沖和施密特觸發器輸入的組合使得NL37WZ17在需要抗噪性和信號完整性的應用中特別有效。

數據手冊；*附件：onsemi NL37WZ17三路非反相緩沖器數據手冊.pdf

特性

• 設計在1.65V至5.5V VCC 電壓下運行
• 3.2ns t PD （在VCC = 5V的典型值時）
• 輸入/輸出耐高達5.5V的過電壓
• IOFF 支持局部斷電保護
• 24mA拉電流/灌電流（3.0V時）
• ±100mA鎖存性能
• 工作溫度范圍：-55 °C至+125 °C
• 采用US8、UDFN8和UQFN8封裝
• 芯片復雜性<100FET
• 潮濕敏感度等級 (MSL) 1級
• UL 94V-0可燃性等級
• 帶-Q后綴的用于汽車和其他要進行現場和控制變更的應用，通過了AEC-Q100認證，并支持PPAP
• 無鉛、無鹵/無溴化阻燃劑（BFR），符合RoHS指令

邏輯符號

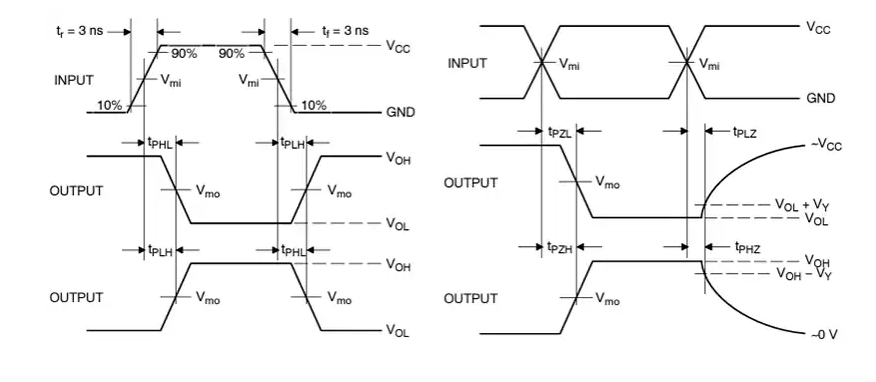

開關波形

onsemi NL37WZ17三路非反相緩沖器技術解析?

一、器件概述與核心特性

NL37WZ17是安森美半導體推出的一款高性能三路非反相施密特觸發器緩沖器，專為1.65V至5.5V寬電壓供電系統設計。該器件在5V供電下典型傳播延遲僅3.2ns，具備出色的信號處理速度。

? 關鍵特性亮點： ?

• ?寬電壓工作范圍?：1.65V-5.5V，兼容多種邏輯電平系統
• ?高驅動能力?：在3.0V電壓下可提供24mA的源/灌電流
• ?過壓容錯保護?：輸入/輸出端可耐受高達5.5V過電壓
• ?斷電保護?：支持IOFF部分?jǐn)嚯姳Ｗo(hù)模式
• ?環保認證?：無鉛、無鹵素/BFR、符合RoHS標準

二、電氣參數深度分析

2.1 極限工作條件

• ?電源電壓VCC?：-0.5V至+6.5V
• ?輸入電壓VIN?：-0.5V至+6.5V
• ?工作溫度?：-55℃至+125℃

2.2 施密特觸發特性

? 正輸入閾值電壓(VT+) ?：

• 1.65V供電：1.0V-1.4V
• 3.0V供電：1.9V-2.2V
• 5.5V供電：3.3V-3.6V

? 負輸入閾值電壓(VT-) ?：

• 1.65V供電：0.2V-0.5V
• 3.0V供電：0.6V-1.0V

?典型遲滯電壓?：0.15V-0.52V(1.65V供電時)

2.3 輸出驅動性能

? 高電平輸出(VOH) ?：

• 3.0V供電@-8mA：1.2V最小值

? 低電平輸出(VOL) ?：

• 3.0V供電@8mA：0.4V最大值

三、動態性能指標

?傳播延遲參數?：
The NL37WZ17的傳播延遲測試條件和典型值對于電路時序設計至關重要。

以5.0V ± 0.5V供電、CL=50pF條件為例：

• ?典型值?：3.2ns
• ?最大值?：4.9ns（25℃環境溫度）
• ?工業溫度范圍最大值?：5.4ns（-55℃至125℃）

四、封裝選型指南

提供多種先進封裝選擇：

• ?US8?：標準8引腳封裝
• ?UDFN8?：雙扁平無引線封裝，提供1.45×1.0mm和1.95×1.0mm兩種尺寸
• ?UQFN8?：超薄四方扁平無引線封裝，包含1.4×1.2mm和1.6×1.6mm選項

五、應用設計要點

5.1 電源設計建議

• 建議在VCC引腳就近布置0.1μF去耦電容
• 電源紋波應控制在±5%以內

5.2 信號完整性設計

• 輸入端建議串聯22-100Ω電阻以抑制反射
• 高速應用時輸出走線應控制阻抗匹配

5.3 熱管理考慮

• US8封裝在靜止空氣中最大功耗500mW
• 實際應用建議降額至80%使用

六、典型應用場景

1. ?波形整形電路?：利用施密特特性對緩慢變化信號進行邊沿銳化
2. ?電平轉換接口?：在1.8V、3.3V、5V混合系統間實現無縫連接

• ?噪聲抑制系統?：在工業環境中提供可靠的信號處理能力
• ?便攜設備IO擴展?：低功耗特性適合電池供電設備
