安森美 NL37WZ16三路緩沖器是高性能緩沖器，輸入工作電壓范圍為1.65V至5.5V，具有-55°C至+125°C的寬工作溫度范圍。安森美NL37WZ16器件可用作線路接收器接收慢速輸入信號。這些器件具有驅動能力強、功耗低、信號完整性好的特點，使NL37WZ16在諸多數字設計中發揮了價值。

數據手冊：*附件：onsemi NL37WZ16三路緩沖器數據手冊.pdf

特性

設計在1.65V至5.5V VCC 電壓下運行
2.4ns t PD （在VCC = 5V的典型值時）
輸入/輸出耐高達5.5V的過電壓
I~~OFF~~ 支持局部斷電保護
24mA拉/灌電流（3.0V時）
±100mA鎖存性能
工作溫度范圍：-55 °C至+125 °C
采用US8、UDFN8和UQFN8封裝
芯片復雜性<100FET
潮濕敏感度等級 (MSL) 1級
UL 94V-0可燃性等級
帶-Q后綴的用于汽車和其他要進行現場和控制變更的應用，通過了AEC-Q100認證，并支持PPAP
無鉛、無鹵/無溴化阻燃劑（BFR），符合RoHS指令

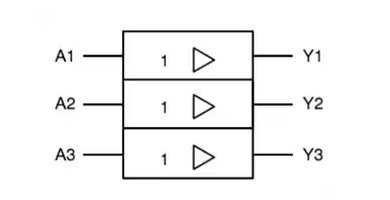

邏輯符號

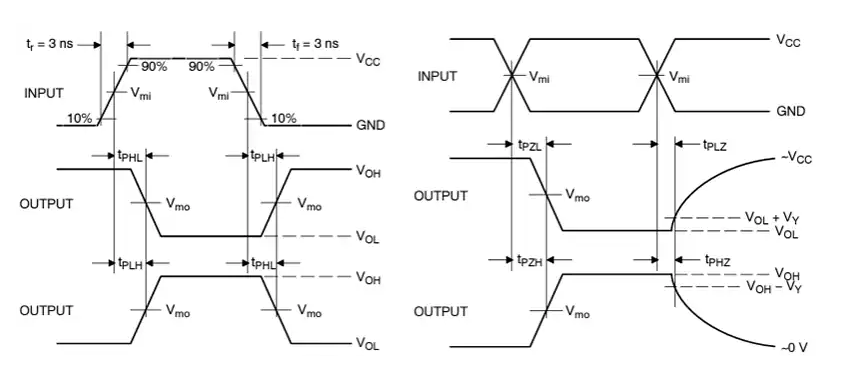

開關波形

NL37WZ16三路緩沖器技術深度解析與設計指南

一、產品概述與核心特性

?NL37WZ16?是安森美半導體推出的一款高性能三路緩沖器，專為寬電壓范圍應用設計。該器件采用先進的CMOS工藝，在1.65V至5.5V的寬電源電壓范圍內均能正常工作，為現代電子系統提供了出色的信號調理解決方案。

? 主要技術亮點： ?

?寬電壓工作范圍?：1.65V至5.5V VCC操作電壓
?高速性能?：在VCC=5V時典型傳播延遲僅2.4ns
?過電壓容限?：輸入/輸出端可耐受最高5.5V過電壓
?功率管理?：支持IOFF部分?jǐn)嚯姳Ｗo(hù)功能
?驅動能力強?：在3.0V電壓下可提供24mA的源/灌電流能力

二、電氣特性深度分析

2.1 極限工作參數

器件在設計時需嚴格遵循以下最大額定值：

?電源電壓VCC?：-0.5V至+6.5V
?輸入電壓VIN?：-0.5V至+6.5V
?工作溫度范圍?：-55℃至+125℃

2.2 DC電氣性能

根據數據手冊，器件在不同電壓下的關鍵參數表現：

? 高電平輸出特性： ?

電源電壓(V)	負載電流(mA)	最小輸出電壓(V)
1.65	-4	1.29
2.3	-8	1.9
3.0	-24	2.3
4.5	-32	3.8

? 低電平輸出特性： ?

在1.65V/4mA條件下，最大VOL僅為0.24V
在3.0V/24mA條件下，最大VOL為0.55V

三、封裝選項與機械特性

NL37WZ16提供多種封裝選擇，滿足不同應用場景需求：

3.1 封裝類型

?US8?：標準8引腳小外形封裝
?UDFN8?：超薄雙扁平無引線封裝，提供1.45×1.0、1.6×1.0和1.95×1.0三種尺寸
?UQFN8?：超薄四方扁平無引線封裝，包括1.4×1.2和1.6×1.6兩種規格

3.2 熱管理參數

?US8封裝?：熱阻θJA為250℃/W
?UDFN8封裝?：熱阻θJA為210-231℃/W
?最大功耗?：在靜止空氣中為500-595mW

四、應用設計要點

4.1 電源設計考慮

?去耦電容?：每個VCC引腳需配置100nF陶瓷電容
?電壓選擇?：根據系統需求在1.65V至5.5V間靈活配置
?電流需求?：靜態電流典型值僅1.0μA，適合電池供電應用

4.2 信號完整性設計

?傳輸延遲優化?：在5V供電時典型tPD為2.4ns
?輸入斜率控制?：根據工作電壓設置合適的上升/下降時間：
- 5.5V：最大5ns/V
- 3.3V：最大10ns/V

4.3 布局建議

?電源回路?：確保VCC和GND走線短而粗
?信號隔離?：高頻開關信號遠離模擬信號線
?熱設計?：在大電流應用中確保充分散熱

五、可靠性驗證與環境適應性

5.1 質量認證

?汽車級選項?：-Q后綴器件通過AEC-Q100認證
?環保合規?：無鉛、無鹵素/BFR，符合RoHS標準

5.2 ESD保護

?人體模型?：2000V
?充電器件模型?：1000V

5.3 閂鎖性能

通過JESD78 Class II標準測試
抗閂鎖能力達±100mA

六、典型應用場景

6.1 電平轉換應用

利用器件的寬電壓工作特性，NL37WZ16非常適合在不同邏輯電平的系統間實現無縫連接。

6.2 總線驅動

24mA的驅動能力使其能夠直接驅動多個負載，減少額外的緩沖級需求。

6.3 功耗敏感系統

極低的靜態電流和部分?jǐn)嚯姳Ｗo(hù)功能，使其在便攜式和電池供電設備中表現出色。

七、設計注意事項

7.1 信號質量保證

確保輸入信號的上升/下降時間不超過規格要求
在高頻應用中考慮傳輸線效應

7.2 熱管理策略

連續大電流應用時監控芯片溫度
利用PCB銅層進行有效散熱
