安森美HCPL3700M光耦合器是一款用于電壓/電流閾值檢測的器件，內置的砷化鋁鎵LED與閾值檢測輸入緩沖集成電路相連。該輸入集成電路可實現與高增益達林頓輸出的光耦合連接。這款光耦合器配備了一個輸入緩沖芯片，能夠通過單個電阻器在廣泛的輸入電壓范圍內靈活調節閾值電平。輸出兼容TTL和CMOS。HCPL3700M光耦合器的獨特之處在于其可編程的檢測電壓以及邏輯電平兼容性。這款光耦合器不含鉛，在0°C至70°C溫度范圍內可確保閾值。HCPL3700M光耦合器適合用于低電壓檢測、5V至240V范圍內的交流/直流電壓檢測、繼電器觸點監控器、電流檢測、微處理器接口以及工業控制等多個領域。

數據手冊；*附件：onsemi HCPL3700M 光耦合器數據手冊.pdf

特性

交流或直流輸入
可編程檢測電壓
邏輯電平兼容性
在0 °C至70 °C溫度范圍內確保閾值
該款器件不含鉛
安全和法規批準：
- UL1577，5000V~~AC RMS~~ 持續1分鐘
- DIN EN/IEC60747-5-5

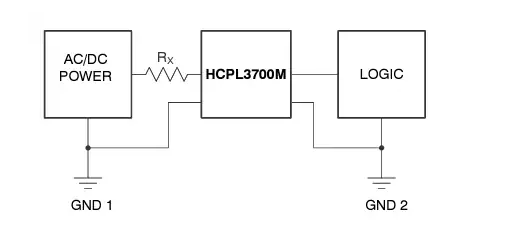

電氣連接

框圖

?基于安森美HCPL3700M光耦合器的技術解析與應用指南?

一、產品概述與技術定位

HCPL3700M是安森美推出的電壓/電流閾值檢測光耦合器，集成AlGaAs LED與閾值傳感輸入緩沖芯片，通過光耦合驅動高增益達林頓輸出。其核心價值在于?單電阻可編程檢測閾值?，支持從5V至240V的寬范圍AC/DC電壓/電流檢測，并直接兼容TTL/CMOS邏輯電平，為工業控制與電源管理提供高可靠性隔離方案。

二、核心技術特性

1. 輸入特性

?多模式檢測?：支持DC輸入（引腳2-3）與AC輸入（引腳1-4），閾值電流典型值2.4mA（最大值3.11mA）
?可編程閾值?：通過外部電阻Rx調節檢測電壓，例如Rx=240kΩ時AC閾值電壓VTH+達5V（典型值）
?內置遲滯?：1.2mA電流遲滯與1.3V電壓遲滯，有效防止輸入抖動

2. 輸出特性

?達林頓結構?：提供最小4.2mA拉電流能力，VOL≤0.4V（VCC=4.5V時）
?寬供電范圍?：VCC=2-18V，支持3.3V/5V邏輯系統及更高電壓接口

3. 安全隔離認證

?UL1577認證?：耐受5000VACRMS/1分鐘絕緣電壓
?DIN EN/IEC60747-5-5?：適用于1000VRMS以下工業電網環境
?爬電距離?：8.0mm（標準版），10.16mm（TV選項版）

三、電氣參數深度解析

1. 關鍵閾值參數（TA=0-70℃）

參數	條件	最小值	典型值	最大值
VTH+(DC)	VCC=4.5V, VO=0.4V	3.35V	3.80V	4.05V
VTH-(DC)	VCC=4.5V, VO=2.4V	2.01V	2.50V	2.86V
VTH+(AC)	VCC=4.5V, VO=0.4V	4.23V	5.00V	5.50V

2. 動態性能指標

?傳輸延遲?：tPHL=15μs（典型值），tPLH=25μs（典型值）
?共模抑制?：±4000V/μs（高電平態），±600V/μs（低電平態）
?開關頻率?：最高4kHz，適用于工頻檢測場景

四、PCB設計與系統集成指南

?布局策略?：光耦輸入/輸出分區布置，保持≥5mm的隔離帶
?散熱設計?：環境溫度>70℃時按2.5mW/℃降額使用
?EMC增強?：在VCC引腳串聯240Ω電阻（RCC）提升抗靜電能力

五、選型與采購參考

封裝選項對比

?PDIP-8?（HCPL3700M）：通孔安裝，適合工業控制板
?SMT-8?（HCPL3700SDM）：表面貼裝，支持自動化生產
?安全增強版?（HCPL3700VM）：帶DIN EN/IEC60747-5-5認證

六、行業應用場景

?工業PLC系統?：數字量輸入模塊的隔離采樣
?智能電表?：電網電壓跌落檢測與故障記錄
?電機驅動器?：直流母線電壓監控與過壓保護
?醫療設備?：符合安全標準的電源狀態監測

七、設計驗證與測試建議

?閾值精度驗證?：在-40℃至+85℃全溫范圍測試VTH+/-參數
?絕緣耐壓測試?：按照5000VACRMS/1分鐘標準驗證隔離性能
?壽命測試?：持續運行1000小時驗證高溫環境下參數穩定性
