該DAC5688為雙通道16位800 MSPS的數模轉換器（DAC），配備雙CMOS數字?jǐn)?shù)據總線，集成2x-8倍插值濾波器，配備32位復雜數控振蕩器（NCO）的細頻混頻器，板載時鐘倍增器，IQ補償功能及內部電壓參考。不同的工作模式使不同的信號處理模塊能夠或被旁通。DAC5688具備更優越的線性、噪聲、串?dāng)_和PLL相位噪聲性能。
*附件：dac5688.pdf

DAC5688雙CMOS數據總線為每個DAC通道提供250 MSP的輸入數據傳輸。提供多種輸入數據選項：雙總線數據、單總線交錯數據、半速率的偶數和奇數復用，以及帶有外部或內部時鐘的輸入FIFO以便接口時序。輸入數據可通過板載數字插值FIR濾波器進行2倍、4倍或8倍插值，阻帶衰減超過80 dB。

DAC5688允許復數輸出或?qū)崝?shù)輸出。可選的32位NCO/混頻器在復數模式下提供頻率上轉換，雙DAC輸出產生復數希爾伯特變換對。數字逆SINC濾波器用于補償自然的DAC sin（x）/x頻率滾降。數字正交調制器校正（QMC）功能允許對相位、增益和偏移進行IQ補償，以最大化邊帶抑制，并最小化外部正交調制器執行最終單邊帶射頻上變換時的LO饋送。

DAC5688與不包含時鐘倍增PLL的DAC5689針腳兼容。該DAC5688適用于工業溫度范圍——-40°C至85°C，并采用64針9x9毫米QFN封裝。

特性

• 雙重、16位、800 MSPS 的 DAC
• 雙重、16位、250 MSPS CMOS 輸入數據
  • 16個樣本輸入FIFO
  • 靈活的輸入數據總線選項
• 高性能
  • 81 dBc ACLR WCDMA TM1，頻率70 MHz
• 2x-32x 時鐘倍增 PLL/VCO
• 可選的2x–8x插值濾波器
  • 停止帶衰減>80分貝
• 帶有32位NCO的復雜混合器
• 數字正交調制器校正
  • 增益、相位和偏移校正
• 數字反向SINC濾波器
• 3線或4線串行控制接口
• 芯片1.2-V參考
• 差分可擴展輸出：2至20毫安
• 封裝：64針9×9毫米QFN
• 應用
  • 蜂窩基站
  • 寬帶無線接入（BWA）
  • WiMAX 802.16
  • 固定無線回傳
  • 有線調制解調器終端系統（CMTS）

參數

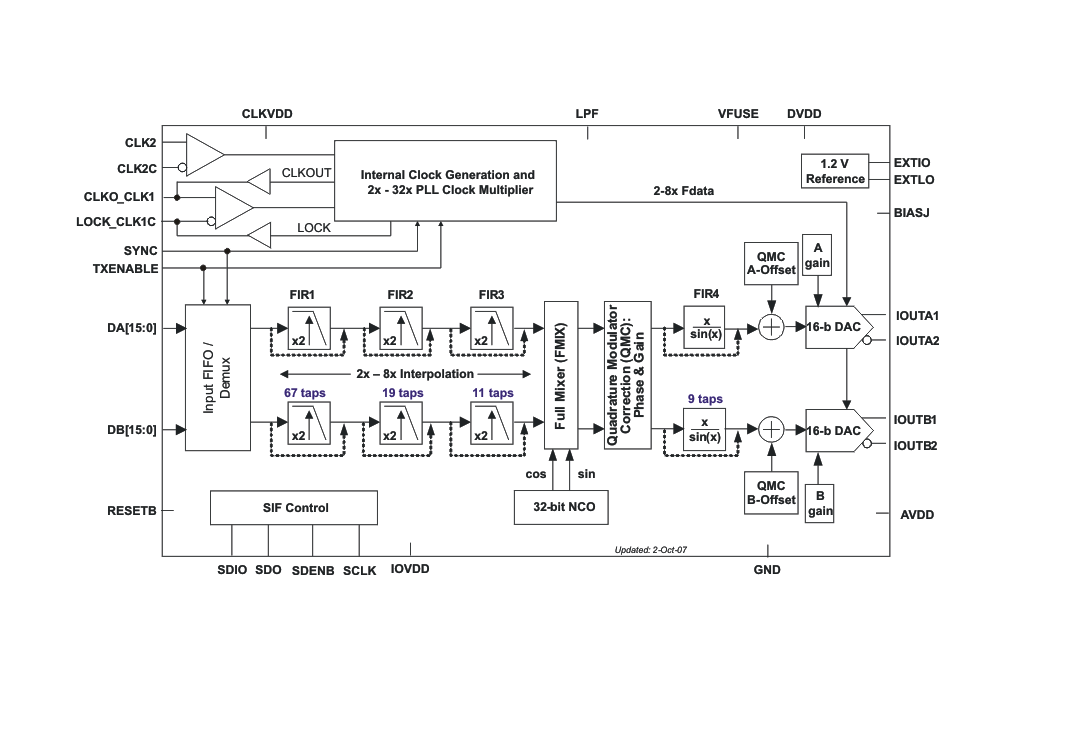

方框圖

?一、產品概述?
DAC5688是德州儀器（TI）推出的高性能雙通道16位800 MSPS數模轉換器，專為通信基礎設施設計。該器件集成了2x-8x插值濾波器、32位復數數控振蕩器（NCO）、時鐘乘法鎖相環（PLL）以及正交調制器校正（QMC）等高級功能，適用于蜂窩基站、WiMAX、寬帶無線接入等應用場景。

?二、核心特性?

• ?雙通道架構?：兩個獨立的16位DAC，支持最高800 MSPS更新速率。
• ?靈活數據接口?：支持雙總線、單總線交織、半速率復用等多種輸入模式，內置16樣本FIFO緩沖器以簡化時序設計。
• ?高性能指標?：
  • 81 dBc ACLR（WCDMA TM1 @ 70 MHz）
  • 2x-32x時鐘乘法PLL/VCO。
• ?集成信號處理?：
  • 可選的2x、4x、8x插值FIR濾波器（阻帶衰減 >80 dB）。
  • 復數混頻器支持頻率上變頻。
  • 數字逆SINC濾波器補償DAC固有頻響滾降。
  • QMC模塊提供增益、相位和偏移校正，優化外部調制器性能。

?三、功能模塊詳解?

1. ?插值濾波器?：
   • FIR1（67抽頭）、FIR2（19抽頭）、FIR3（11抽頭）級聯實現2x-8x插值。
   • 提供詳細的濾波器系數表及頻響曲線。
2. ?時鐘子系統?：
   • 支持四種時鐘模式：
     • ?雙同步時鐘模式?：外部提供同步的CLK2（DAC速率）和CLK1（輸入數據速率）。
   • 外部時鐘模式：直接采用CLK2驅動，CLKO輸出數據時鐘。
   • PLL時鐘模式：通過內部鎖相環將低頻參考時鐘倍頻至DAC所需速率。
   • 提供PLL環路濾波器設計指南及參數計算公式。
3. ? 復數混頻器（FMIX） ?：
   • 集成32位NCO，頻率分辨率達 fDAC/232fDAC ? /232，支持連續頻率調諧。
4. ? 正交調制器校正（QMC） ?：
   • 獨立調節I/Q通路的增益（11位分辨率）和相位（10位分辨率）。

?四、電氣特性?

• ?直流精度?：
  • INL：±4 LSB（典型值）。
  • DNL：±2 LSB（典型值）。
• ?交流性能?（典型值）：
  • SFDR：83 dBc @ 10.1 MHz。
  • SNR：72 dBc @ 20.1 MHz。
  • 功耗：1300 mW（典型工作模式）。

?五、封裝與接口?

• ?封裝形式?：64引腳9×9mm QFN，底部帶散熱焊盤。
• ?控制接口?：3線/4線可配置串行接口，支持寄存器讀寫。

?六、應用設計支持?

• ?參考設計?：
  • 提供直接上變頻系統框圖（集成GC5016 DUC、TRF3703調制器）。
• ?外部接口示例?：
  • 詳細說明與TRF3703系列調制器的無源匹配網絡設計。
• ?同步控制?：
  • 支持多器件同步，確保相位對齊。

?七、文檔結構?

• 完整數據手冊包含特性說明、引腳定義、電氣規范、典型性能曲線、寄存器映射、時序圖及封裝信息。

?八、修訂記錄?

• 文檔歷經多次修訂（最新為Rev C），更新內容涉及參數校正、功能描述優化及圖表完善。

?總結要點?：DAC5688是一款高度集成的雙通道高速DAC，通過數字信號處理鏈（插值、混頻、校正）顯著簡化通信發射機設計，其多模式配置能力適用于復雜系統需求。
