增強現實(AR)與虛擬現實(VR)頭顯標志著人機交互領域的重大飛躍，其打造的沉浸式體驗遠超傳統屏幕交互模式。AR 頭顯通過同步定位與地圖構建(SLAM)、深度感知及計算機視覺等核心技術，將三維物體、標注信息、空間數據等數字內容疊加于用戶的現實視野中，實現虛擬元素與物理空間的精準錨定。這一特性使其在工業維護、醫療可視化、位置服務等領域，能夠提供實時情境化增強功能，賦能專業場景高效運作。

相比之下，VR 頭顯通過立體顯示、運動追蹤與空間音頻技術構建全虛擬環境，使用戶與物理世界形成隔離，進而模擬出置身虛擬空間的真實在場感。此類系統廣泛應用于沉浸式培訓模擬、建筑漫游、虛擬協作及娛樂等場景?，F(xiàn)代 VR 平臺通常集成六自由度(6DoF)追蹤、觸覺反饋與眼動追蹤技術，大幅提升了虛擬體驗的真實感與交互性。

AR 與 VR 頭顯均依賴硬件與軟件的協同支撐，核心組件包括高分辨率顯示屏、慣性測量單元(IMU)、深度傳感器及先進渲染引擎。隨著云計算、邊緣計算與人工智能場景理解技術的深度融合，設備響應速度與智能交互能力持續升級，為用戶帶來更流暢的沉浸式體驗。

在生態體系日趨成熟的背景下，Unity、虛幻引擎(Unreal Engine)、WebXR 等跨平臺開發框架成為加速內容創作與落地部署的關鍵支撐。伴隨光學技術、電池能效及無線連接技術的不斷突破，AR 與 VR 頭顯正逐步成為醫療健康、教育科研、智能制造、遠程協作等多領域的基礎性工具，開啟跨行業數字化轉型新范式。

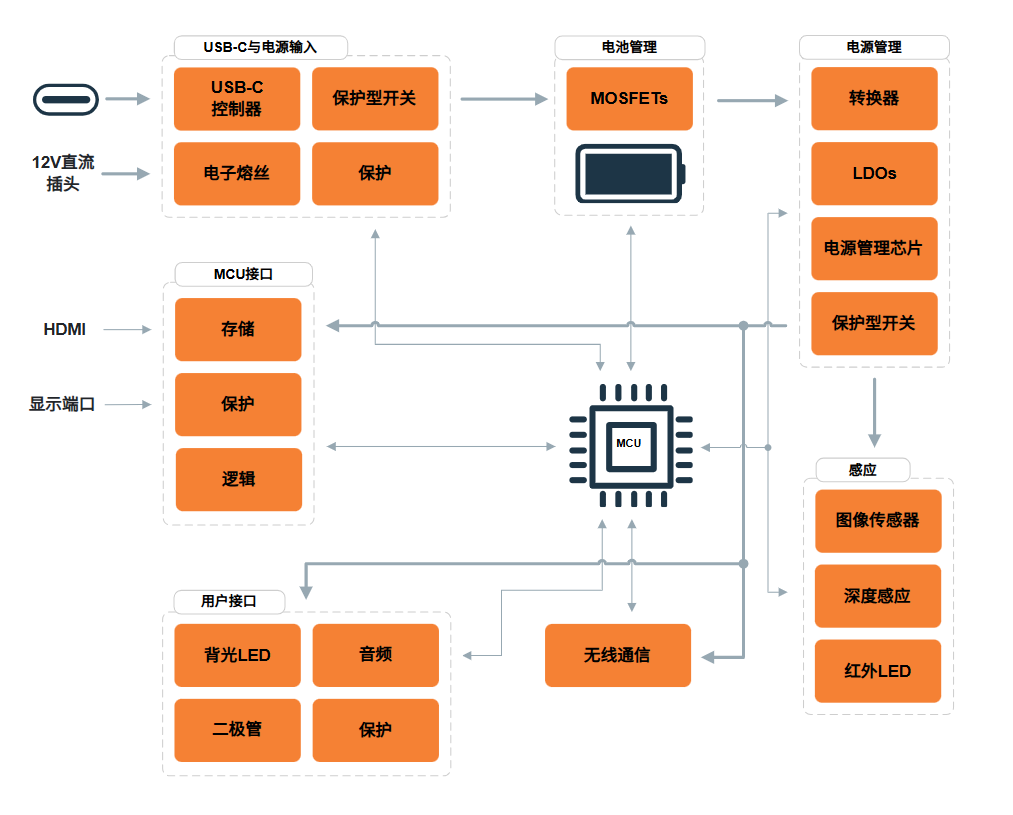

AR與VR頭戴設備系統框圖

下圖展示了由安森美推薦的增強現實與虛擬現實(AR/VR) 頭戴設備應用方案。 大部分功能塊都可采用安森美的器件/方案， 詳見所附器件表。 該圖提供了典型的AR/VR頭戴設備系統示意性概述， 并集成了圖像傳感器、電源管理IC和連接模塊等關鍵技術， 以實現身臨其境且響應迅速的用戶體驗。

解決方案概述

安森美提供先進的圖像傳感器技術， 旨在提升 AR/VR 頭戴設備的性能和真實感。 我們的 Hyperlux 圖像傳感器系列具備卓越的圖像質量、 低延遲和高能效， 帶來身臨其境、 響應迅速且視覺震撼的體驗。從高分辨率視頻透視功能(Video see-through) 到精確的深度感知和眼動追蹤， 安森美的解決方案為下一代 AR/VR 應用樹立了行業標桿。

用于視頻透視的 Hyperlux LP AR2020

AR2020 是一款 2000 萬像素(5120 × 3840) 的背照式(BSI) 堆疊 CMOS 傳感器， 專為AR/VR中的視頻透視功能(Video See-Through， VST) 而優化。 該傳感器采用 1/1.8 英寸光學格式、 1.4 μm 像素和 LI-HDR 高動態范圍。

它具有增強的近紅外(NIR) 靈敏度(850/940 nm) 、 智能感興趣區域(Smart ROI) 以及運動喚醒(Wake-onMotion) 功能， 支持 MIPI CSI-2 接口， 并能以全分辨率實現 60 fps 的視頻流傳輸， 為 AR 頭戴設備確保清晰、 低延遲的視覺效果。

Hyperlux SG 系列用于眼動追蹤和即時定位與地圖構建(SLAM)

Hyperlux SG 系列采用全局快門傳感器， 如 AR0145(100 萬像素) 和 AR0235(230 萬像素) 用于眼動追蹤和 SLAM(即時定位與地圖構建) 。 它們具有2.8 μm 像素、 高快門效率和高達 120 fps的幀率， 可消除運動偽影并提供精確追蹤。 緊湊的設計、 低功耗和可編程的感興趣區域(ROI) 使其成為需要快速、 精準視線追蹤和環境映射的AR/VR 頭戴設備的理想選擇。

Hyperlux ID 深度傳感器 (AF0130/AF0131)

AF0130 和 AF0131 是用于 AR/VR 導航的 120 萬像素 iToF(間接飛行時間) 深度傳感器。 它們具備 3.5 μm 全局快門像素、 200 MHz 調制頻率以及在 940 nm 波長下>40% 的量子效率(QE) ， 可實現高達 30 米的精確測距。

AF0130 內置 60 fps 的深度處理功能， 而 AF0131 支持外部計算。 兩者均提供雙激光控制和眼部安全保護， 非常適合用于 SLAM、 手勢控制和碰撞規避。

Hyperlux LP - 圖像傳感器系列

近日， 安森美推出了 Hyperlux LP 系列圖像傳感器。該系列采用先進的電子卷簾快門技術， 包含三款產品：500 萬像素的 AR0544 、 830 萬像素的 AR0830 和2000 萬像素的 AR2020 。 Hyperlux LP 系列所有傳感器均具有相同的像素尺寸和光學性能。 該系列產品提供多種配置選項， 包括黑白(Mono) 、 RGB 和 RGBIR 版本， 同時提供封裝和裸芯兩種形式。 豐富的產品組合使視覺系統設計人員能夠靈活選用不同方案， 從而優化開發工作、 降低成本并加速產品上市周期。

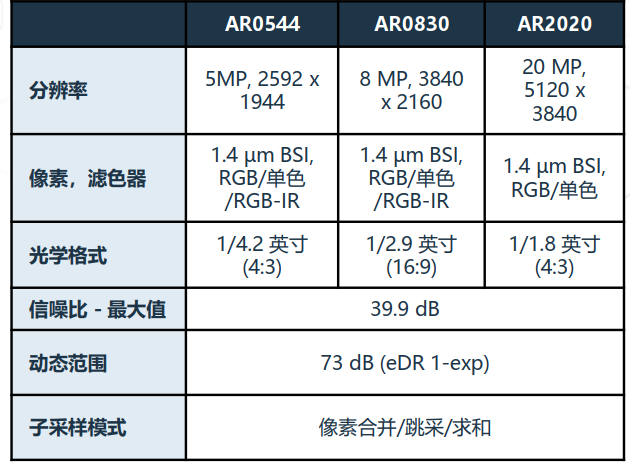

表 1： Hyperlux 圖像傳感器規格

功耗

在預檢測(pre-detect) 狀態下， Hyperlux LP 圖像傳感器的功耗不到其原生模式(native mode) 下功耗的百分之一。 這顯著降低了功耗， 并延長對功耗敏感的視覺系統的運行周期。

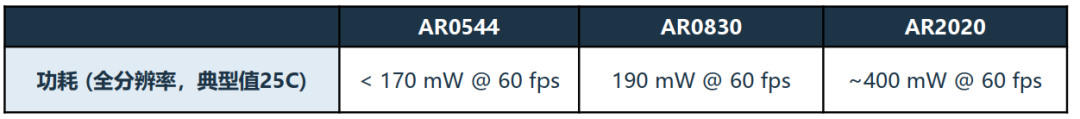

表 2：全分辨率模式下圖像傳感器功耗比較

Hyperlux LP AR2020

安森美的 Hyperlux AR2020 圖像傳感器憑借一系列先進特性， 成為滿足現代安防系統嚴苛需求的高端優選。 這款先進傳感器支持線性模式或增強動態范圍(eDR) 模式成像， 并采用卷簾快門讀出技術。 此外， 它還內置“運動喚醒”(Wake on Motion, WoM) 功能， 并支持智能感興趣區域(Smart ROI) ， 可顯著優化圖像采集與處理效率。

功能與規格：

2000 萬像素 CMOS 傳感器， 采用 1/1.8 英寸背照式(BSI) 堆疊 CMOS 技術， 1.4 μm 像素

在 850 nm 和 940 nm 波長下增強的近紅外(NIR) 響應

LI-HDR： 支持行交錯 T1/T2 讀出， 實現ISP芯片內HDR處理(eDR)

MIPI 接口支持位深壓縮

支持多種觸發模式， 可用于多傳感器同步

支持電子卷簾快門(ERS) 和全局復位釋放(GRR) 模式

Hyperlux ID - 智能iToF全局快門深度傳感器 AF0130 & AF0131

間接飛行時間(iToF) 技術通過測量調制光脈沖的相位偏移來精確計算距離。 該方法可實現精準的3D成像與深度感知， 適用于各類工業場景。 這些傳感器既可獨立使用， 也可與其他深度感知技術協同工作以提升數據精度。 在機器人系統中， 可用于計算機械臂抓取和操作物體所需的深度信息。 另一應用場景是創建環境地圖， 用于地面導航。

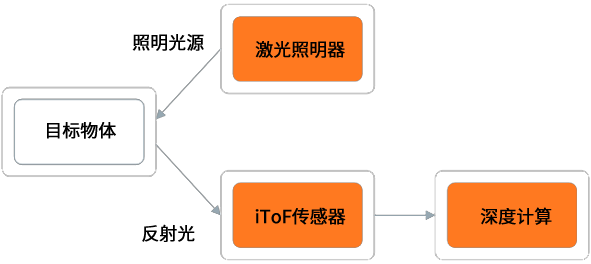

圖2：間接飛行時間原理圖

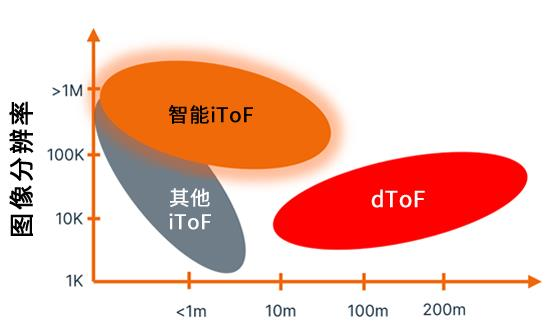

圖3：得益于獨特的間歇式激光調制，智能iToF技術顯著拓展了感知距離

它們具備多重優勢：提供高精度深度測量能力， 這對需要精確三維測繪和物體檢測的任務至關重要;支持高幀率運行， 確保在動態環境中穩定可靠地捕捉快速移動物體;同時采用低功耗優化設計， 適用于電池供電及多傳感器系統。

Hyperlux ID 深度 iToF 傳感器在低光照、 高動態范圍等嚴苛環境下仍能保持穩健性能， 確保在各類應用場景中可靠運行。

以上內容摘自AR和VR頭戴設備系統方案指南，掃碼可獲取完整版。
