隨著過去傳統的“開環”系統被智能和高效率“閉環”設計所取代，準確的電流檢測在多種應用中變得越來越重要。常見的電流檢測方法，需要將檢流電阻串聯進被測電流通路，再用放大電路放大檢流電阻上的壓降。這個放大電路常被稱之為電流檢測放大器，其越來越被廣泛地運用于汽車、通信、消費電子等領域。

對于電流檢測放大器電路設計目前主要可以分為分立方案以及集成方案

下面小編主要為大家梳理比較一下分立/集成方案的特點

分立運放搭建的差分放大器方案

高端電流檢測ICFP135-電路原理圖

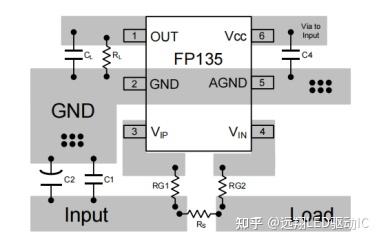

FP135電流檢測芯片PCB圖

優點

靈活可調：通過換電阻、調放大器，適配任意量程（超大 / 極小電流）

成本低：分流電阻 + 普通運放，適合對精度要求低的低成本項目

易維修：?jiǎn)蝹€(gè)元件故障可更換，無需整體替換

低功耗：可選用低功耗運放，靜態功耗可控

缺點

設計復雜：需搭配放大、濾波、隔離等外圍，布線 / 調試繁瑣

精度依賴匹配：電阻、運放參數一致性影響測量精度，抗干擾弱

安全性低：無內置隔離，高壓場景需額外設計隔離電路

環境適配差：受元件溫漂、頻率特性限制，寬溫 / 高頻場景需精細選型

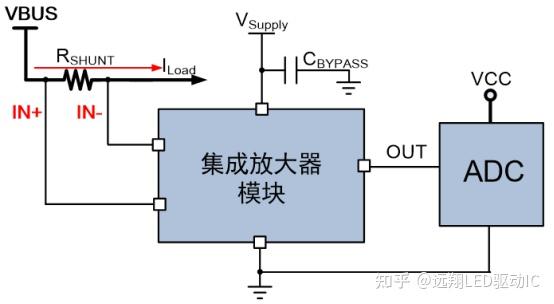

集成運放搭建的差分放大器方案

優點

1. 集成度高：免外圍元件，省 PCB 空間，簡化設計 / 調試

2. 精度穩：內置精密匹配元件，抗干擾、溫漂小

3. 安全省心：多帶隔離功能，適配高壓場景

4. 環境適應性強：寬溫（-40℃~125℃）、寬頻率響應

5. 自帶保護：過流快速響應（微秒級），護功率器件

缺點

1. 靈活性差：檢測量程、增益固定，難適配特殊電流需求

2. 成本高：?jiǎn)晤w單價高于分立元件，低端場景不劃算

3. 抗極端干擾弱：強電磁環境可能失真，內部損壞即整體失效

4. 靜態功耗略高：不適配低功耗便攜設備

可見，分立方案和集成方案都可以實現電流檢測。

但是，在一些情況下，需要優先選分立式電流檢測方案：

1. 需測超大 / 極小電流，或?qū)拕?dòng)態量程（集成 IC 難覆蓋）。

不管是幾十安以上的超大電流，還是幾十毫安以下的微小電流，分立式方案都能靈活適配。如FP135檢測電流區間在10mv-50A 內。

2. 低成本低端場景，對精度要求不高。

如低壓MPPT太陽能控制器，便攜式儲能電源，電動車充電器。

3. 研發 / 量產中需靈活調整檢測參數（如增益、響應速度）。

如FP355外置3個電阻，可以任意調節電阻值設置任意增益

4. 設備需便于維修（單元件故障可單獨更換，無需整體替換）維修成本低、效率高。

5. 低功耗便攜設備（如微型傳感器節點），需嚴格控制靜態功耗。
