解析 onsemi NCP45496:高性能 2 通道電源監控器的卓越之選
在當今的電子設備設計中,對電源的精確監控和管理至關重要。onsemi 的 NCP45496 作為一款高性能的 28V、2 通道電源監控器,為工程師們提供了強大而可靠的解決方案。接下來,我們將深入剖析這款器件的特性、應用及設計要點。
文件下載:onsemi NCP45496電壓監控器.pdf
一、NCP45496 概述
NCP45496 是一款高性能的單片集成電路,能夠同時監控兩個高壓電源的功率。它可以測量每個總線上的電壓和電流,并將其轉換為功率信號,以電流形式輸出。多個總線的功率可以通過連接功率電流信號(IPWRx)進行求和。此外,每個通道的功率信號還會被內部 ADC 采樣,并通過 SVID 總線提供。它還具備低延遲的開漏 ALARM 信號,通過將每個總線的功率與各自可編程的閾值水平進行比較來產生。如果任一總線超過編程的功率閾值,低延遲 ALARM 信號將被拉低,而 SVID 總線則用于編程 ALARM 級別。
方框圖

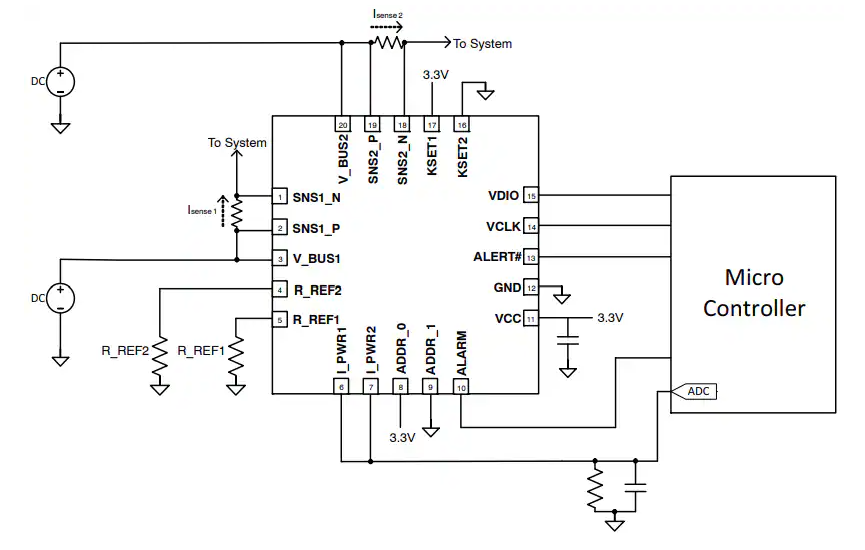

應用電路原理圖

二、關鍵特性
2.1 雙通道功率電流輸出
將兩個通道的功率表示為縮放輸出電流,單個器件可監控兩個電源,多個器件的電流輸出可連接以獲得總功率。這使得在多電源系統中進行功率監控變得更加方便和高效。
2.2 低延遲報警功能
每個通道都有獨立可編程的低延遲 ALARM 信號,用于指示通道功率過高。這對于及時發現電源異常,保護設備安全非常重要。
2.3 數字化功率測量
通過 SVID 總線提供數字化功率測量,方便與其他設備進行數據交互和系統集成。
2.4 合規性
該器件符合 RoHS/REACH 標準,滿足環保要求。
三、典型應用
NCP45496 的典型應用場景廣泛,涵蓋了計算機、筆記本電腦、平板電腦、圖形卡、服務器、數據中心以及電池充電器等領域。在這些應用中,精確的電源監控有助于提高設備的性能和可靠性,延長設備的使用壽命。
四、引腳說明與電氣特性
4.1 引腳連接
NCP45496 采用 QFN20 3x3, 0.4P 封裝,其引腳功能豐富多樣。例如,VSENSEx_N 和 VSENSEx_P 用于感測電阻器的低壓側和高壓側電壓;VBUSx 為總線電壓輸入;IPWRx 是與測量功率成比例的縮放電流輸出等。在設計 PCB 時,需要特別注意這些引腳的連接,以確保器件的正常工作。
4.2 絕對最大額定值
了解器件的絕對最大額定值對于保證其安全運行至關重要。NCP45496 的電源電壓范圍、總線輸入電壓范圍、數字輸入電壓范圍等都有明確的限制。例如,VCC 的電源電壓范圍為 -0.3 至 6V,總線輸入電壓范圍為 -0.3 至 30V。超過這些額定值可能會損壞器件,因此在設計中必須嚴格遵守。
4.3 推薦工作范圍
在實際應用中,應確保器件在推薦的工作范圍內運行。例如,電源電壓范圍為 2.97 至 5.5V,總線電壓輸入范圍為 2.97 至 28V 等。超出推薦范圍可能會影響器件的性能和可靠性。
4.4 電氣特性
NCP45496 的電氣特性包括交流特性和直流特性。交流特性如功率上升時間、ALARM 信號延遲、電壓和電流測量帶寬等;直流特性如數字輸入和輸出引腳的高低電平值、最大電流消耗等。這些特性決定了器件在不同工作條件下的性能表現。
五、應用信息
5.1 功率縮放電流輸出
內部電流源為每個 IPWRx 引腳提供與相應總線上測量功率成比例的電流。輸出電流的準確性在 IPWRx 大于 1mA 時無法保證。兩個電流輸出引腳可以連接在一起以生成總功率電流,通過將功率電流施加在電阻上可以生成與測量功率成比例的電壓。
5.2 數字化功率輸出
內部 ADC 對內部生成的電壓進行采樣,該電壓與功率成正比。ADC 的滿量程輸入在數據表中有明確規定,RSENSEx 和 K 的選擇應確保給定通道上的最大預期功率使 VPWRx 小于或等于 VFS。
5.3 可調分流放大器增益
電流分流放大器的增益(K)可以調整,以適應廣泛的預期總線功率。增益可以設置為 2 或 8,通過設置相應的 PIN_GAIN_CHx 寄存器來實現。
5.4 低延遲報警
ALARM 信號用于指示任一總線上的測量功率是否超過給定閾值。閾值和遲滯可以為每個通道單獨編程。
5.5 測量總功率
由于 IPWR1 和 IPWR2 是縮放電流輸出,它們可以連接在一起以產生兩個信號之和的電流。如果兩個電流信號的增益相同,則該電流與兩個通道上測量的總功率成比例。多個 NCP45496 器件的 IPWRx 信號也可以連接在一起。
5.6 低通濾波器
為了實現 IPWR 電流精度,需要一個外部低通 RC 濾波器,其截止頻率最高為 500kHz。如果多個 IPWR 信號連接在一起,只需要一個濾波器。
六、布局考慮
在 PCB 布局設計中,需要特別關注敏感信號的處理。通道輸入(VSENSEx_P、VSENSEx_N 和 VBUSx)和縮放電流輸出信號(IPWRx)需要特殊處理。VSENSEx_P 和 VSENSEx_N 信號需要直接與感測電阻器的引腳進行開爾文連接,以避免寄生走線電阻影響分流電流測量。同時,應注意將 IPWRx 線路與動態變化的信號(如時鐘和電源)隔離開來,以減少干擾。
七、總結
NCP45496 是一款功能強大、性能卓越的 2 通道電源監控器,具有多種特性和靈活的應用方式。在設計過程中,工程師們需要充分了解其引腳功能、電氣特性、應用信息和布局要求,以確保器件在實際應用中發揮最佳性能。你在使用類似電源監控器的過程中遇到過哪些挑戰呢?歡迎在評論區分享你的經驗和見解。
-
