探索NVMYS3D8N04CL單N溝道功率MOSFET：設計與應用解析

在電子設備的設計中，功率MOSFET是至關重要的元件，它對設備的性能和效率有著深遠的影響。今天，我們要深入探討的是ON Semiconductor推出的NVMYS3D8N04CL單N溝道功率MOSFET，看看它有哪些獨特的特性和優勢。

文件下載：onsemi NVMYS3D8N04CL功率MOSFET.pdf

產品概述

NVMYS3D8N04CL是一款耐壓40V、導通電阻低至3.7mΩ、連續電流可達87A的單N溝道功率MOSFET。它采用了LFPAK4封裝，尺寸僅為5x6mm，非常適合緊湊型設計。同時，該產品還具備AEC - Q101認證和PPAP能力，符合RoHS標準，是一款環保且可靠的電子元件。

性能圖表

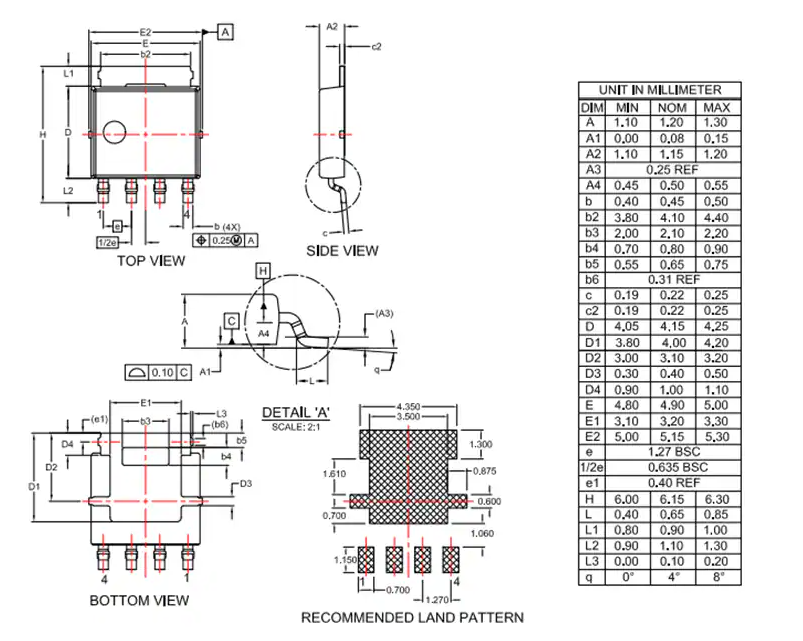

尺寸

產品特性亮點

尺寸優勢

在如今追求小型化和集成化的電子設計趨勢下，NVMYS3D8N04CL的小尺寸（5x6mm）無疑是一大亮點。它能夠在有限的電路板空間內實現更多的功能，為緊湊型設計提供了可能。比如在一些便攜式電子設備中，空間往往是非常寶貴的，這款MOSFET的小尺寸就可以讓設計師有更多的布局選擇，從而優化整個產品的結構。

低損耗特性

• 低導通電阻：其低 $R_{DS(on)}$ 特性能夠有效降低導通損耗，提高能源效率。以開關電源為例，導通電阻越低，在電流通過時產生的熱量就越少，不僅可以減少能源的浪費，還能降低對散熱系統的要求，延長設備的使用壽命。
• 低柵極電荷和電容：低 $Q_{G}$ 和電容特性有助于減少驅動損耗，提高開關速度。在高頻開關應用中，這一特性可以顯著降低開關損耗，提高系統的整體性能。那么在實際應用中，我們?nèi)绾纬浞掷眠@些低損耗特性來優化電路設計呢？這是值得我們深入思考的問題。

封裝與兼容性

采用LFPAK4封裝，這是一種行業標準封裝，具有良好的散熱性能和機械穩定性。同時，該產品符合AEC - Q101標準，適用于汽車電子等對可靠性要求較高的領域；并且具備PPAP能力，方便進行大規模生產。此外，它還是無鉛產品，符合RoHS標準，滿足環保要求。

電氣特性詳解

最大額定值

文檔中給出了該MOSFET在不同條件下的最大額定值，如 $V{DSS}$（漏源電壓）為40V，$I{D}$（連續漏極電流）在不同溫度下有不同的值。這些參數是我們?cè)谠O(shè)計電路時必須嚴格遵守的，一旦超過這些極限值，可能會導致器件損壞，影響系統的可靠性。例如，在設計電路時，我們需要根據實際的工作條件，合理選擇器件的額定參數，確保其在安全范圍內工作。

電氣參數

• 關斷特性：包括漏源擊穿電壓 $V{(BR)DSS}$、零柵壓漏極電流 $I{DSS}$ 等。這些參數反映了MOSFET在關斷狀態下的性能，對于防止漏電流和保證電路的穩定性非常重要。
• 導通特性：如柵極閾值電壓 $V{GS(TH)}$、漏源導通電阻 $R{DS(on)}$ 等。其中，$R{DS(on)}$ 是一個關鍵參數，它直接影響到導通損耗的大小。不同的柵極電壓下，$R{DS(on)}$ 的值也會有所不同，我們需要根據實際的應用場景選擇合適的柵極電壓，以獲得最佳的導通性能。
• 電荷、電容與柵極電阻：輸入電容 $C{iss}$、輸出電容 $C{oss}$、反向傳輸電容 $C{RSS}$ 以及總柵極電荷 $Q{G(TOT)}$ 等參數，對于理解MOSFET的開關特性和驅動要求至關重要。例如，較大的輸入電容會增加驅動電路的負擔，需要選擇合適的驅動電路來滿足其要求。
• 開關特性：包括導通延遲時間 $t{d(ON)}$、上升時間 $t{r}$、關斷延遲時間 $t{d(OFF)}$ 和下降時間 $t{f}$ 等。這些參數決定了MOSFET的開關速度，在高頻開關應用中，我們需要盡量減小這些時間，以提高開關效率。

典型特性曲線

文檔中給出了一系列典型特性曲線，如導通區域特性、轉移特性、導通電阻與柵源電壓和漏極電流的關系等。這些曲線可以幫助我們直觀地了解MOSFET在不同工作條件下的性能變化。例如，通過導通電阻與溫度的關系曲線，我們可以預測在不同溫度環境下，MOSFET的導通電阻會如何變化，從而采取相應的措施來保證電路的穩定性。在實際應用中，我們應該如何根據這些特性曲線來優化電路設計呢？這需要我們結合具體的應用場景進行深入分析。

應用場景與注意事項

應用場景

NVMYS3D8N04CL適用于多種應用場景，如開關電源、馬達驅動、照明調光等。在開關電源中，其低導通電阻和低開關損耗特性可以提高電源的效率；在馬達驅動中，能夠快速響應開關信號，實現精確的控制。

注意事項

在使用NVMYS3D8N04CL時，需要注意以下幾點：

• 嚴格遵守最大額定值，避免超過極限參數導致器件損壞。
• 考慮熱阻問題，確保良好的散熱條件，以保證器件在正常的溫度范圍內工作。
• 根據實際應用場景，合理選擇驅動電路，滿足其柵極電荷和電容的要求，以實現最佳的開關性能。

總之，NVMYS3D8N04CL是一款性能優異的單N溝道功率MOSFET，具有小尺寸、低損耗、高可靠性等優點。在實際應用中，我們需要充分了解其特性和參數，結合具體的應用場景進行合理設計，以發揮其最大的優勢。你在使用MOSFET的過程中，遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
