LDO與MCU的搭配應用

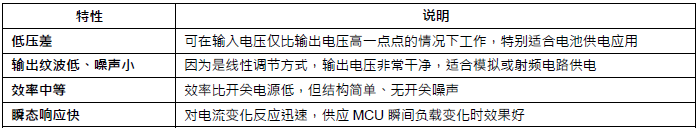

LDO(Low Dropout Regulator)又稱低壓差線性穩壓器，能將輸入電壓轉換成穩定的較低輸出電壓。它的特色在于輸入與輸出的電壓差(Dropout Voltage)可以非常小，其他特點如下表說明：

LDO與MCU(微控制單元)的搭配，廣泛應用于需要穩定低電壓供電的嵌入式系統中。LDO能為MCU提供低噪聲、穩定的電源，確保系統運行可靠并提升整體效能。

笙泉科技LDO產品線介紹

笙泉科技自?xún)赡昵瓣懤m(xù)推出多款LDO產品(如：CR78L33/L05、CR2105、CR2202、CR2402、CR2503)，以滿足不同電壓與應用需求。其中，輸入電壓可達40V的CR2402之上為最高耐壓100V的CR2105。為補足中高壓應用市場的需求，笙泉科技近期推出全新60V耐壓產品CR2601，特別針對電池供電的馬達產品(如無線吸塵器、電動工具)、煙感器及其他家電用品而設計。

CR2601產品特點

CR2601在無負載時的靜態電流低于5μA，非常適合待機供電應用。其在1kHz頻率下具備60dB的高電源電壓抑制比(PSRR)，并擁有優異的線路與負載瞬時響應，可有效調節輸入電壓及負載電流的瞬間變化。該組件輸出電流可達150mA，提供3.3V與5V兩種固定輸出版本，輸出電壓誤差僅±2%。

CR2601提供SOT23-5、SOT893及SOP8-EP三種表面黏著封裝可選。芯片內建低電壓保護、短路過電流保護與過熱關斷等多重安全機制，并符
合2KV人體模型(HBM)靜電放電(ESD)標準，進一步提升系統的安全性與穩定性。

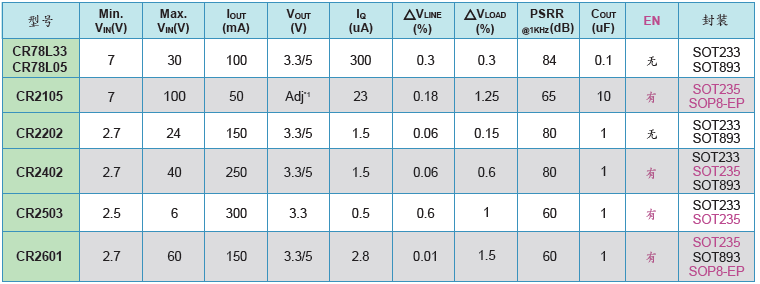

LDO型號選型表

*可瀏覽笙泉科技官網的LDO產品頁面.
