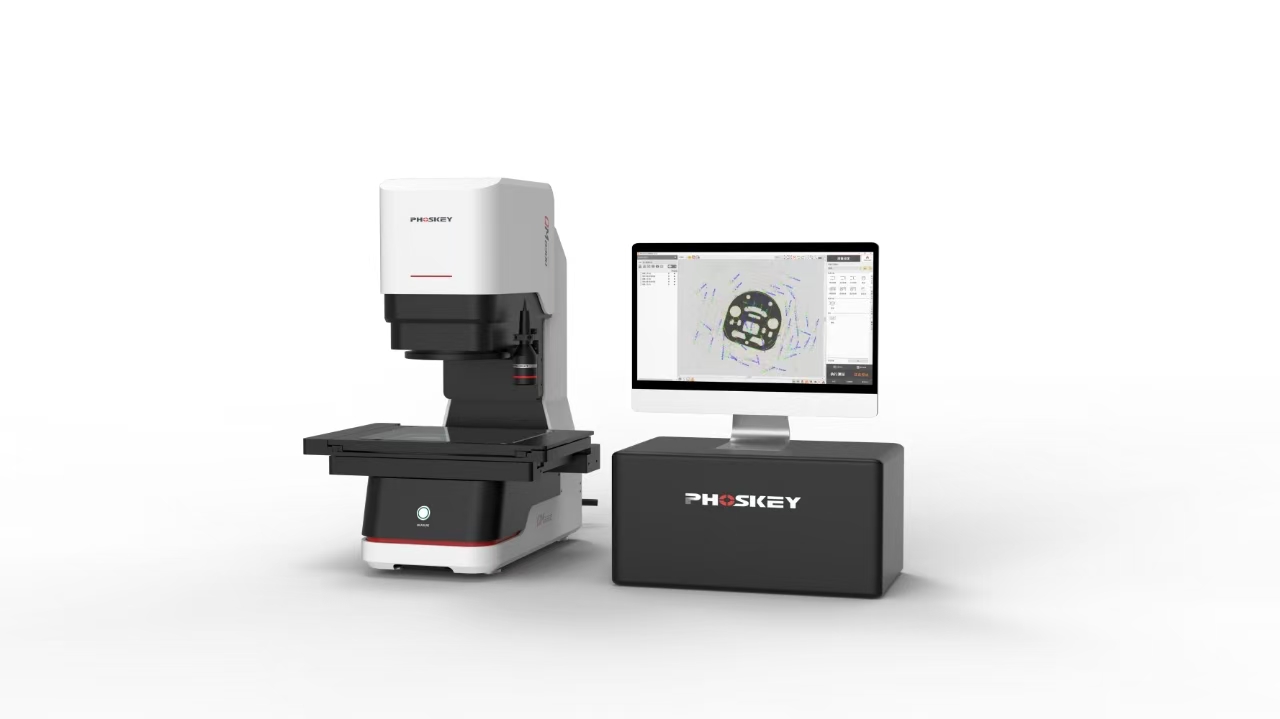

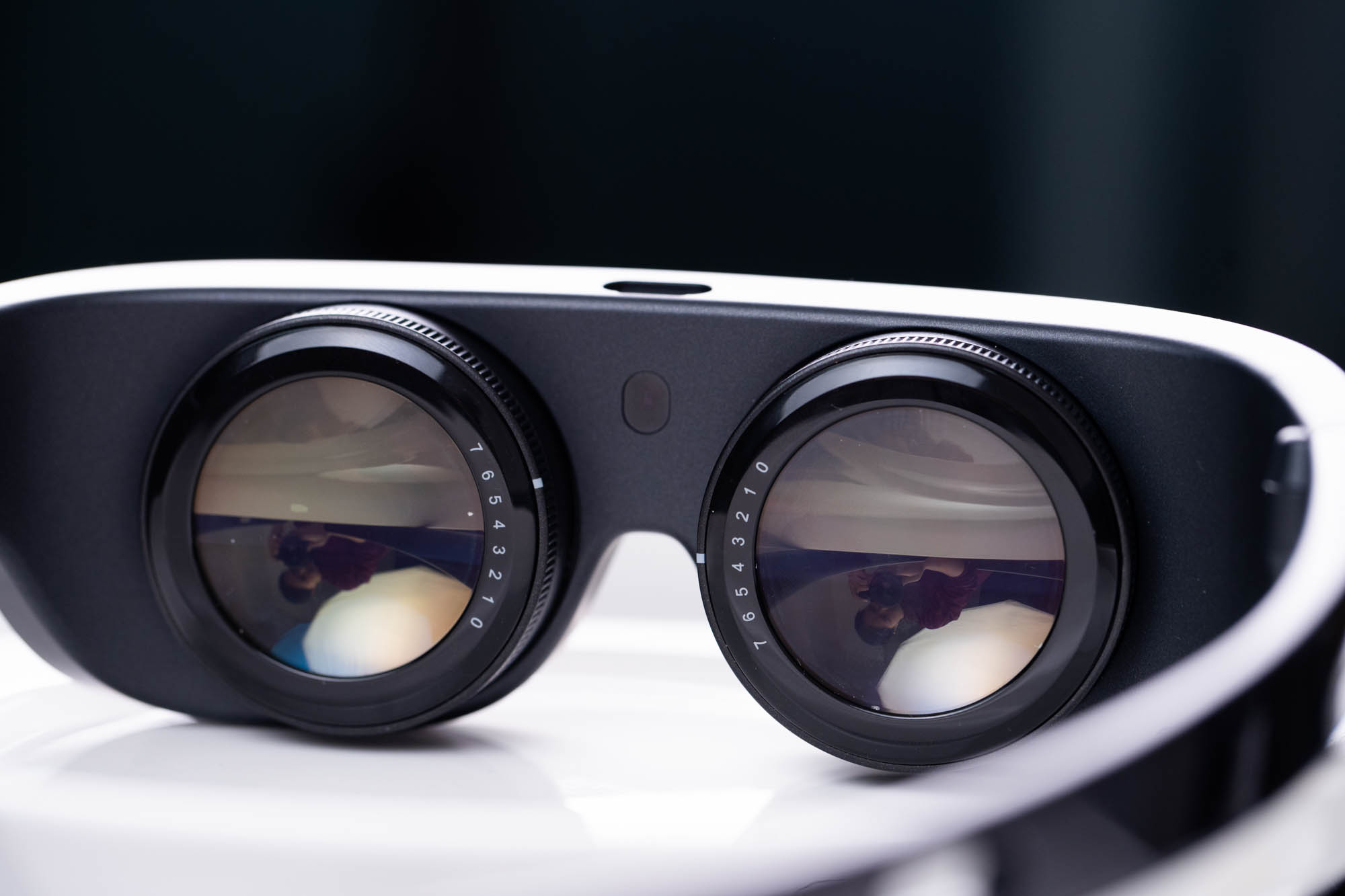

隨著VR產品全面轉向Pancake光學方案，透鏡及結構件的尺寸公差要求更為嚴格?，F(xiàn)有檢測方法的效率與穩定性已成為制約生產良率提升與成本控制的關鍵因素。為解決此瓶頸，光子精密推出QM系列閃測儀解決方案，旨在實現對關鍵尺寸的高頻次、高重復性測量，為核心制程的質量控制與工藝優化提供數據支持。

應用環節一：納米壓印透鏡的在線尺寸監控

現有挑戰：

納米壓印為高速連續工藝，傳統影像測量儀檢測速度慢，抽樣頻率低，存在批量性尺寸偏差風險。

透鏡的定位孔位置度與光學中心偏移量是影響后續模組裝配精度的關鍵參數，手動測量重復性差，數據可靠性不足。

QM閃測儀技術方案：

在壓印產線質檢處部署QM閃測儀，對產出透鏡進行批量測量。

通過大景深鏡頭與高分辨率相機，一次拍攝即可獲取上千工件圖像。

預置測量程序可在3秒內自動識別并計算透鏡的外輪廓尺寸、定位孔徑、中心偏移量等全部關鍵尺寸。

應用環節二：注塑鏡筒的批量全尺寸檢驗

現有挑戰：

鏡筒的透鏡安裝槽同心度、槽間距及各類結構孔位是保證光學對準的基礎，其精度直接影響最終成像質量。

傳統測量方法效率低下，無法滿足對海量生產數據的統計過程控制需求。

QM閃測儀技術方案：

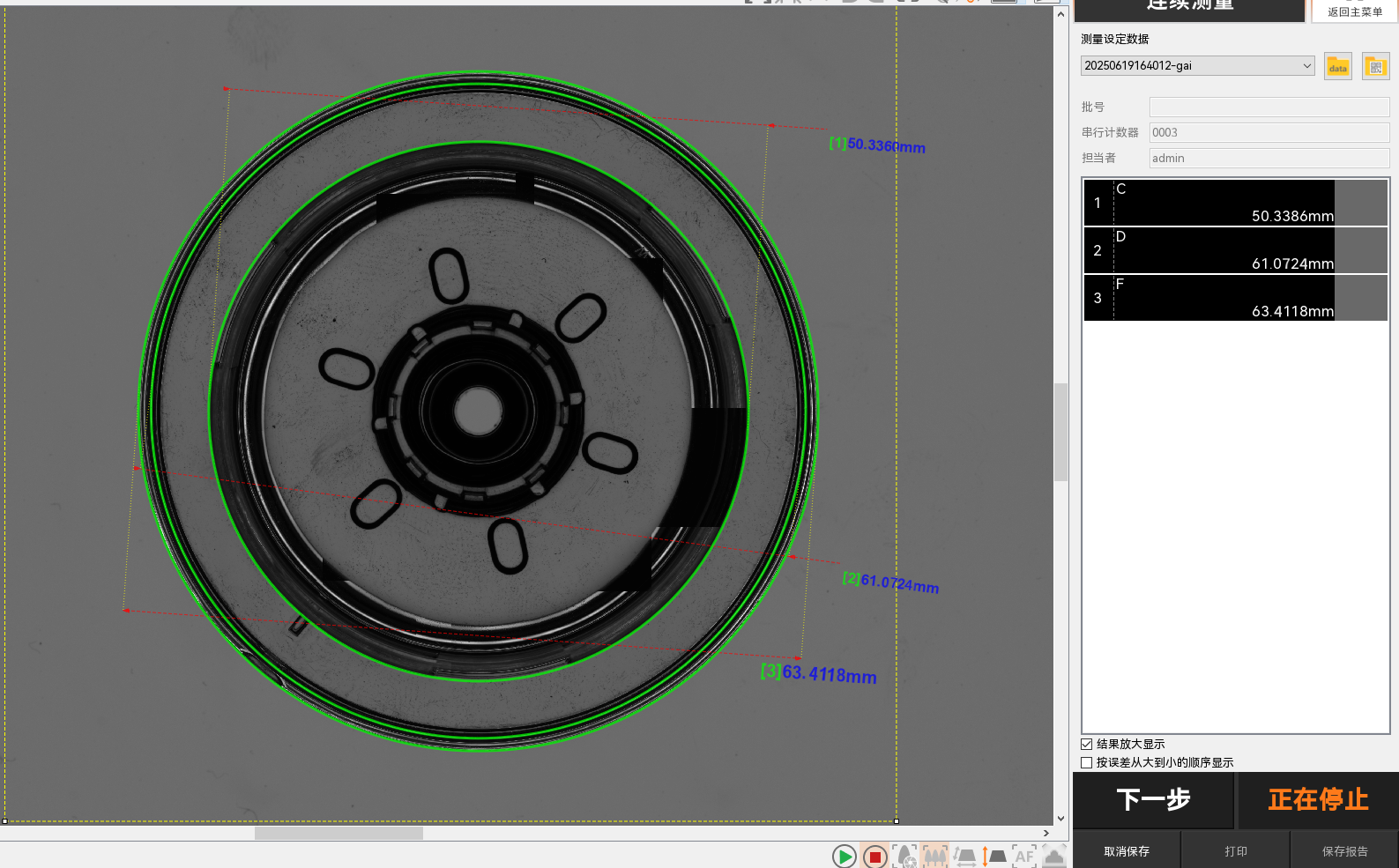

利用其大視野與批量識別功能，單次可同時測量視野內多個鏡筒的所有尺寸。

設備自動執行坐標系擬合與特征識別，直接輸出同心度、位置度、間距等形位公差結果。

應用環節三：研發驗證與來料檢驗的敏捷化響應

現有挑戰：

研發階段樣件的尺寸驗證周期長，影響設計迭代速度。

外協結構件的來料檢驗耗時，影響生產物料流轉效率。

QM閃測儀技術方案：

為不同型號工件建立標準化檢測模板，換型時一鍵調用。

工件無需精密定位，放置于測量臺大致區域即可，系統自動完成識別、定位與測量。

主要優勢：
質量成本節約：

通過在線實時攔截不良品，預計可降低Pancake透鏡模組在尺寸維度上的報廢率 。

提升的產品直通率將減少返工與復測成本。

運營效率提升：

檢測環節的人力資源得到優化，可重新分配至更高價值的分析崗位。

加快的檢測速度與換型效率，直接支持生產線的柔性制造與快速換產。

技術能力建設：

建立一套高速、可靠的尺寸檢測標準，為未來新產品的精度要求提供技術儲備。

通過SPC系統的數據沉淀，實現從“經驗驅動”到“數據驅動”的工藝決策。

光子精密QM系列閃測儀的技術特性，能夠精準應對Pancake產品制造中面臨的尺寸檢測挑戰。其在檢測速度、數據一致性與批量處理能力方面的優勢，是傳統方法無法比擬的。
