在當今的電子設計領域，模擬 - 數字轉換器（ADC）扮演著至關重要的角色，它是連接模擬世界和數字世界的橋梁。今天，我們將深入探討德州儀器（TI）的一款高性能12位、105MSPS的ADC——ADS5521，詳細解析其特性、應用、電氣參數以及設計要點。

文件下載：ads5521.pdf

一、ADS5521概述

ADS5521是一款專為高速、高性能應用而設計的ADC。它具備12位的分辨率和105MSPS的采樣率，能夠在小空間內實現出色的動態性能。該芯片集成了高帶寬線性采樣保持級（S&H）和內部參考，采用單3.3V電源供電，功耗僅為571mW，這使得系統集成密度得以顯著提高。其內部參考的設計簡化了系統設計要求，并行CMOS兼容輸出則確保了與常見邏輯的無縫接口。

二、關鍵特性

2.1 高分辨率與高采樣率

12位的分辨率能夠提供更精確的數字輸出，而105MSPS的采樣率則可以滿足高速信號處理的需求。在100MHz的輸入頻率下，它具有70dBFS的高信噪比（SNR）和86dBc的無雜散動態范圍（SFDR），這意味著它能夠在復雜的信號環境中準確地捕捉和轉換信號。

2.2 輸入特性

• 差分輸入電壓：支持2.3-VPP的差分輸入電壓，能夠有效抑制共模噪聲，提高信號的抗干擾能力。
• 內部電壓參考：內部集成的電壓參考簡化了外部電路設計，減少了外部元件的使用，提高了系統的穩定性和可靠性。

2.3 低功耗設計

在單3.3V電源供電下，模擬功耗僅為571mW，這對于需要長時間運行的設備來說非常重要，可以降低系統的散熱需求，提高能源效率。

2.4 豐富的接口與封裝

• 串行編程接口：通過三總線串行接口進行編程，方便用戶對芯片的工作模式進行配置。
• TQFP - 64 PowerPAD?封裝：這種封裝形式不僅便于安裝和焊接，還具有良好的散熱性能，能夠有效降低芯片的工作溫度。

三、應用領域

ADS5521的高性能特性使其在多個領域得到了廣泛的應用：

3.1 無線通信

• 通信接收器：能夠準確地接收和處理無線信號，提高通信系統的靈敏度和可靠性。
• 基站基礎設施：在基站中，ADS5521可以用于信號的采集和處理，確?；镜姆€(wěn)定運行。

3.2 測試與測量?jī)x器

在測試和測量?jī)x器中，高精度和高采樣率的要求使得ADS5521成為理想的選擇，能夠提供準確的測量數據。

3.3 數字接收器

無論是單通道還是多通道數字接收器，ADS5521都能夠滿足其對信號處理速度和精度的要求。

3.4 通信儀器

在雷達、紅外等通信儀器中，ADS5521可以用于信號的采集和處理，提高儀器的性能。

3.5 視頻與成像

在視頻和成像領域，ADS5521能夠快速準確地采集圖像信號，為高質量的視頻和成像提供支持。

3.6 醫療設備

在醫療設備中，對信號處理的精度和可靠性要求較高，ADS5521可以滿足這些要求，為醫療診斷提供準確的數據。

四、電氣特性

4.1 分辨率與輸入特性

• 分辨率：12位的分辨率確保了高精度的信號轉換。
• 差分輸入范圍：2.3VPP的差分輸入范圍能夠適應不同幅度的輸入信號。
• 輸入阻抗與電容：差分輸入阻抗為6.6kΩ，電容為4pF，這些參數對于信號的傳輸和匹配非常重要。

4.2 動態性能

• 信噪比（SNR）：在不同的輸入頻率下，SNR表現出色，如在100MHz輸入頻率下，SNR可達70dBFS。
• 無雜散動態范圍（SFDR）：同樣在100MHz輸入頻率下，SFDR可達86dBc，這表明它能夠有效抑制雜散信號，提高信號的純度。

4.3 線性度與誤差

• 差分非線性誤差（DNL）：在55MHz輸入頻率下，DNL范圍為 - 0.5到 + 0.5LSB，保證了信號轉換的線性度。
• 積分非線性誤差（INL）：在55MHz輸入頻率下，INL范圍為 - 1.5到 + 1.5LSB，進一步確保了信號轉換的準確性。
• 增益誤差與偏移誤差：增益誤差和偏移誤差都在合理范圍內，并且具有較低的溫度漂移系數，保證了在不同溫度環境下的穩定性。

4.4 功耗與電源特性

• 總供電電流：在55MHz輸入頻率下，總供電電流為223 - 250mA。
• 模擬供電電流與輸出緩沖供電電流：分別為173 - 185mA和50 - 65mA，功耗分配合理。
• 電源抑制比：ACPSRR在電源噪聲頻率 ≤ 100MHz時為35dB，能夠有效抑制電源噪聲對信號的影響。

五、設計要點

5.1 輸入配置

ADS5521采用差分采樣保持架構，這種架構能夠在高采樣率下提供出色的交流性能和高輸入帶寬。在設計輸入電路時，需要注意以下幾點：

• 信號偏置：每個模擬輸入（INP、INM）需要外部偏置在內部電路的共模電平（CM）附近，以確保信號的正常傳輸。
• 信號轉換：對于單端信號輸入，可以使用RF變壓器將其轉換為差分信號，同時建議在INP和INM串聯25 - Ω電阻以抑制ADC反沖引起的振鈴。
• 共模電壓處理：為了確保穩定的低噪聲VCM參考，CM輸出（引腳17）應通過10 - Ω串聯電阻和并聯0.1 - μF、0.001 - μF低電感電容接地。
• 放大器選擇：根據不同的應用需求，可以選擇合適的放大器來驅動ADS5521的輸入，如單端運算放大器（THS3201、THS3202等）或差分輸入/輸出放大器（THS4503）。

5.2 電源供應

• 電源上電順序：優先的上電順序是先對AVDD進行斜坡上升，然后是DRVDD，包括同時對AVDD和DRVDD進行斜坡上升。如果DRVDD先于AVDD上升，需要確保AVDD在10ms內上升。
• 電阻配置：建議在REFP（引腳29）到AVDD之間連接一個2 - kΩ電阻，以提高器件對電源斜坡上升時序的魯棒性。

5.3 時鐘輸入

• 時鐘驅動方式：ADS5521的時鐘輸入可以采用差分時鐘信號或單端時鐘輸入，兩種方式在性能上差異不大。
• 單端時鐘輸入配置：當使用單端CMOS時鐘輸入時，建議將CLKM（引腳11）通過0.01 - μF電容接地，CLKP通過0.01 - μF電容交流耦合到時鐘源。
• 差分時鐘輸入配置：使用差分時鐘輸入可以降低對共模噪聲的敏感度，建議將兩個時鐘輸入通過0.01 - μF電容連接到差分輸入時鐘信號。
• 時鐘特性要求：對于高輸入頻率采樣，建議使用低抖動的時鐘源，并且理想情況下時鐘的占空比應為50%，可以通過帶通濾波來實現。

5.4 內部DLL

ADS5521使用內部數字延遲鎖定環（DLL）來實現最快的采樣率，但在時鐘頻率低于60MSPS時，DLL的性能會下降。因此，在低于60MSPS的頻率下工作時，需要使用串行接口編程部分中描述的DLL OFF模式關閉內部DLL。

5.5 輸出信息

• 輸出格式與極性選擇：可以通過設置DFS（引腳40）為四種不同的電壓來選擇兩種不同的輸出格式（直偏移二進制或2's補碼）和兩種不同的輸出時鐘極性（在輸出時鐘的上升或下降沿鎖存輸出數據）。
• 輸出控制：輸出使能控制（OE，引腳41，高電平有效）可以將輸出置于高阻態。
• 過驅動處理：當輸入電壓過驅動時，數字輸出會達到相應的滿量程電平，在設計時需要考慮這種情況對系統的影響。

5.6 串行編程接口

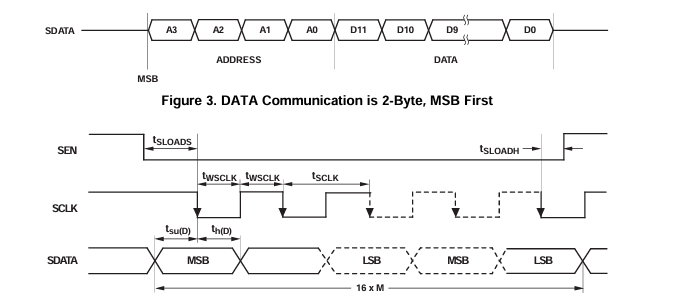

ADS5521通過三線接口進行編程，在電源上電后，需要在RESET（引腳35）上施加一個2μs（最?。┑母呙}沖來復位內部寄存器，以確保設備正常工作。如果系統中不使用硬件RESET功能，則需要通過串行編程接口將默認值寫入內部寄存器。

5.7 PowerPAD封裝

PowerPAD封裝是一種熱增強型標準尺寸IC封裝，具有良好的散熱性能。在進行PCB設計時，需要注意以下幾點：

• PCB布局：準備PCB頂層蝕刻圖案，包括引腳和散熱墊的蝕刻，建議散熱墊尺寸為8mm x 8mm。
• 散熱孔設置：在散熱墊區域放置5x5陣列的散熱孔，孔徑為13mil，同時在封裝下方但在散熱墊區域外放置少量25mil直徑的孔，以提供額外的散熱路徑。
• 連接方式：將所有孔連接到內部銅平面（如接地平面），避免使用典型的網狀或輻條式過孔連接模式，以降低熱阻。

六、總結

ADS5521憑借其高分辨率、高采樣率、低功耗以及出色的動態性能，成為了眾多高速、高性能應用的理想選擇。在設計過程中，我們需要充分考慮其輸入配置、電源供應、時鐘輸入、內部DLL、輸出信息、串行編程接口以及封裝等方面的設計要點，以確保系統的穩定性和可靠性。希望通過本文的介紹，能夠幫助電子工程師們更好地了解和應用ADS5521，在實際設計中發揮其最大的優勢。如果你在使用ADS5521的過程中遇到任何問題，歡迎在評論區留言交流。
