在當今的電子世界里，高性能、低功耗的模擬 - 數字轉換器（ADC）一直是工程師們追求的目標。今天，我們就來詳細探討德州儀器（TI）推出的ADC081500，一款具備卓越性能的8位、1.5GSPS A/D轉換器。

文件下載：adc081500.pdf

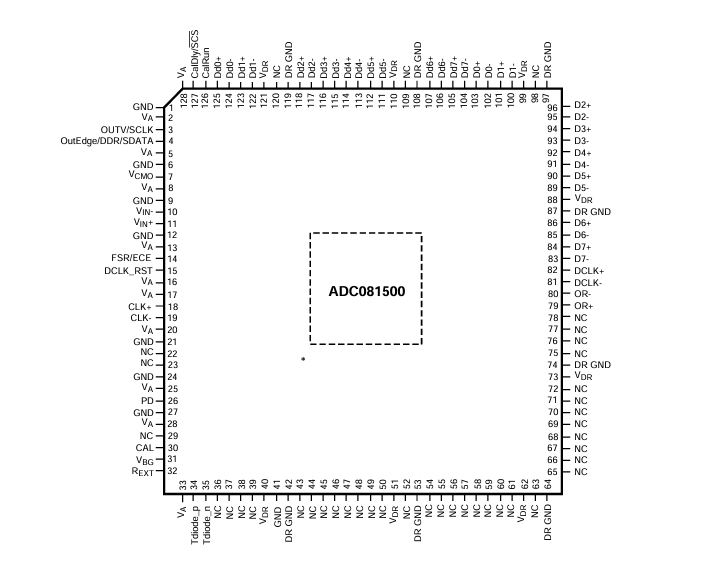

一、產品概述

ADC081500采用了校準折疊和插值架構，能夠?qū)崿F(xiàn)7.4有效位。折疊放大器的使用大大減少了比較器的數量和功耗，插值則減少了前端放大器的需求，進一步降低了功耗。此外，片上校準減少了折疊架構中常見的積分非線性（INL）彎曲。

這款轉換器可以將輸入電壓范圍內的模擬輸入信號數字化為8位，采樣速度典型值在200 MSPS到1.7 GSPS之間。當差分輸入電壓低于負滿量程時，輸出字將全為零；高于正滿量程時，輸出字將全為一。同時，超出范圍（OR）輸出會被激活，以指示輸出代碼低于負滿量程或高于正滿量程。

二、關鍵特性與規格

（一）特性亮點

1. 內部采樣保持：確保信號準確采樣。
2. 單+1.9V ±0.1V供電：低功耗設計，降低系統能耗。
3. SDR或DDR輸出時鐘可選：滿足不同應用場景的數據傳輸需求。
4. 多ADC同步能力：方便構建多通道數據采集系統。
5. 無漏碼保證：確保數據轉換的準確性。
6. 串行接口用于擴展控制：可實現對高級功能的靈活配置。
7. 輸入滿量程范圍和偏移微調：提高轉換精度。
8. 占空比校正采樣時鐘：提供穩定的時鐘信號。

（二）關鍵規格參數

三、功能詳細解析

（一）自校準功能

自校準在加電時自動執行，也可由用戶按需觸發。校準過程會微調100Ω模擬輸入差分終端電阻，最小化滿量程誤差、偏移誤差、DNL和INL，從而最大化信噪比（SNR）、總諧波失真（THD）、信噪失真比（SINAD）和有效位數（ENOB）。同時，內部偏置電流也會在校準過程中進行設置。

需要注意的是，自校準必須在加電時運行，并且在FSR引腳狀態改變時需要重新運行。為了獲得最佳性能，建議在加電20秒或更長時間后以及工作溫度發生顯著變化時進行自校準。此外，校準過程不能在掉電模式下啟動或運行。

（二）數據采集與輸出

數據在CLK+（引腳18）的下降沿進行采集，D輸出總線在13個輸入時鐘周期后、Dd輸出總線在14個輸入時鐘周期后可獲得數字等效數據。在數據到達輸出之前，還有一個額外的內部延遲 (t_{OD})。

ADC081500的輸出數據信號采用低壓差分信號（LVDS），輸出格式為偏移二進制。其全差分比較器設計和創新的采樣保持放大器設計，結合自校準功能，使得SINAD/ENOB響應在1.5 GHz以上非常平坦。

（三）控制模式

ADC081500提供了正?？刂颇Ｊ胶蛿U(kuò)展控制模式。在正?？刂颇Ｊ较?，用戶可以通過幾個控制引腳實現對轉換器的基本控制，如校準周期啟動、掉電模式和滿量程范圍設置等。而擴展控制模式則通過串行接口訪問基于寄存器的控制，可實現對多個高級功能的控制。需要注意的是，擴展控制模式不建議動態啟用和禁用，用戶應始終選擇其中一種模式進行操作。

（四）模擬輸入

ADC081500必須采用差分輸入信號驅動，不建議使用單端信號。輸入信號可以采用交流耦合或直流耦合方式。在交流耦合時，(V{CMO})引腳必須接地；在直流耦合時，需要提供與(V{CMO})輸出相等的輸入共模電壓。

輸入滿量程范圍在正常模式下可通過FSR引腳（引腳14）進行選擇，在擴展控制模式下可通過輸入滿量程電壓調整寄存器進行編程。

（五）時鐘輸入

ADC081500的時鐘輸入為差分LVDS信號，必須采用交流耦合方式。雖然該轉換器在1.5 GHz差分時鐘下進行測試和性能指定，但在轉換器電氣特性中規定的輸入時鐘頻率范圍內通常也能正常工作。

為了避免性能下降，輸入時鐘信號的幅度應在規定范圍內，并且時鐘信號應具有較低的均方根抖動。此外，輸入時鐘的高電平和低電平時間應保持在規定的占空比范圍內。

（六）數字輸出

ADC081500將轉換器輸出數據解復用為兩個LVDS輸出總線，每個總線的數據速率為ADC采樣率的一半。用戶需要對這兩個總線進行復用，以獲得完整的1.5 GSPS轉換結果。

輸出時鐘DCLK可用于鎖存LVDS輸出數據，數據可以在DCLK的上升沿或下降沿進行發送，具體取決于OutEdge引腳的設置。此外，還可以選擇單數據速率（SDR）或雙數據速率（DDR）輸出模式。

四、應用信息

（一）參考電壓

ADC081500的參考電壓來自1.254V帶隙參考，可在引腳31（(V_{BG})）獲取。該輸出的輸出電流能力為±100 μA，如果需要更多電流，則需要進行緩沖。

內部帶隙參考電壓的標稱值由FSR引腳確定，并且在擴展控制模式下可以通過配置寄存器調整滿量程輸入電壓。

（二）模擬輸入處理

模擬輸入為差分輸入，信號源可以采用交流耦合或直流耦合方式。在選擇放大器驅動ADC輸入時，需要注意放大器的噪聲、失真性能和增益，以確保系統的整體性能。

當采用直流耦合時，必須提供精確的直流共模電壓，并且該電壓應保持在(V_{CMO})輸出的±50 mV范圍內，否則會導致滿量程失真性能下降。

（三）單端輸入信號處理

由于ADC081500沒有針對單端輸入信號的處理能力，因此最好將單端信號轉換為差分信號后再輸入到ADC?？梢允褂煤线m的巴倫實現單端交流輸入到差分交流信號的轉換，也可以使用LMH6555實現單端直流輸入到差分信號的轉換。

（四）時鐘輸入要求

時鐘輸入必須采用交流耦合的差分時鐘信號，并且時鐘信號的幅度和占空比應在規定范圍內。為了避免抖動引起的噪聲，時鐘源應具有較低的均方根抖動，并且輸入時鐘線應盡可能短，遠離其他信號，并作為傳輸線進行處理。

五、設計注意事項

（一）電源考慮

A/D轉換器需要足夠的旁路電容來防止瞬態電流對電源的干擾。建議在A/D轉換器電源引腳附近放置33 μF電容，并在每個(V{A})引腳附近放置0.1 μF電容。同時，(V{A})和(V_{DR})電源引腳應相互隔離，以防止數字噪聲耦合到模擬部分。

（二）熱管理

盡管ADC081500在低功耗下能夠?qū)崿F(xiàn)高速和高性能，但仍需要注意熱管理。為了確保可靠性，芯片溫度應保持在130°C以下?？梢酝ㄟ^在PCB上設計散熱銅區、使用熱過孔等方式來降低芯片溫度。

（三）布局和接地

正確的接地和信號布線對于確保準確轉換至關重要。建議使用單一接地平面，避免將接地平面分為模擬和數字區域。同時，模擬電路和數字電路應分開布局，以減少干擾。

（四）動態性能

為了滿足動態性能規格并避免抖動引起的噪聲，驅動CLK輸入的時鐘源必須具有較低的均方根抖動。輸入時鐘線應盡可能短，遠離其他信號，并作為傳輸線進行處理。

（五）串行接口使用

在使用串行接口時，必須在初始寫入時將所有3個用戶寄存器寫入默認或所需值。在校準過程中，不應使用串行接口，否則會影響設備性能。

六、常見應用誤區

（一）寄存器寫入問題

在使用擴展控制模式時，必須確保所有3個用戶寄存器至少寫入一次默認或所需值，否則可能會導致操作異常。

（二）輸入驅動問題

輸入信號（模擬或數字）不應超過電源軌±150 mV，否則可能會導致故障或不穩定操作，甚至影響設備可靠性。同時，應避免過度驅動ADC081500的輸入，以免導致轉換不準確或設備損壞。

（三）模擬輸入共模電壓?jiǎn)栴}

在直流耦合模式下，輸入共模電壓必須保持在(V_{CMO})輸出的±50 mV范圍內，否則會導致失真性能下降。

（四）放大器選擇問題

選擇驅動ADC081500的放大器時，需要注意放大器的失真性能，避免因放大器失真過高而導致系統整體性能下降。

（五）時鐘輸入問題

時鐘輸入信號的幅度不應超過規定范圍，否則可能會導致輸入偏移變化。同時，應避免使用抖動過大的時鐘源，以及過長的輸入時鐘信號走線或其他信號耦合到輸入時鐘信號走線。

七、總結

ADC081500是一款性能卓越的A/D轉換器，具有高速、低功耗、高精度等優點。在設計應用時，需要充分考慮其各項特性和要求，遵循正確的設計方法和注意事項，以確保設備的可靠性和性能。希望通過本文的介紹，能幫助各位工程師更好地了解和使用ADC081500，在實際項目中發揮其最大優勢。

你在使用ADC081500的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
