深入解析ADC088S052:8通道8位A/D轉換器的技術奧秘

lhl545545 ? 2025-11-30 11:24 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

電子工程師的日常工作中,模擬 - 數字轉換器ADC)是不可或缺的關鍵組件。今天,我們就來詳細探討一款性能出色的ADC——德州儀器TI)的ADC088S052。這款8通道、200 ksps到500 ksps、8位的A/D轉換器,在眾多領域都有著廣泛的應用。

文件下載:adc088s052.pdf

產品概述

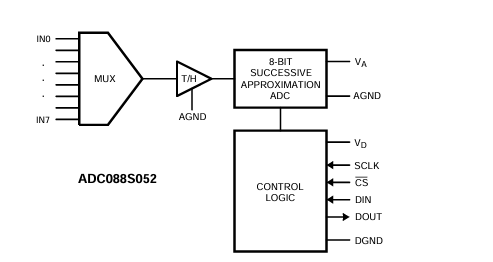

ADC088S052是一款低功耗的CMOS 8位A/D轉換器,具備8個輸入通道,轉換吞吐量速率范圍為200 ksps到500 ksps。它采用逐次逼近寄存器(SAR)架構,并內置跟蹤保持電路,輸出的串行數據為直二進制格式,兼容SPI?、QSPI?、MICROWIRE和許多常見的DSP串行接口。

特性亮點

  • 多通道輸入:擁有8個獨立的模擬輸入通道,可同時處理多個模擬信號,大大提高了系統的集成度和處理能力。
  • 獨立電源:支持獨立的模擬和數字電源,為系統設計提供了更大的靈活性。模擬電源($V{A}$)范圍為 +2.7V到 +5.25V,數字電源($V{D}$)范圍為 +2.7V到$V_{A}$。
  • 低功耗設計:正常工作時,使用 +3V電源功耗僅為1.2 mW,使用 +5V電源功耗為6.5 mW。在掉電模式下,功耗可降至極低水平,使用 +3V電源時為0.03 μW,使用 +5V電源時為0.15 μW。
  • 接口兼容性強:與SPI?、QSPI?、MICROWIRE和DSP接口兼容,方便與各種微控制器數字信號處理器連接。
  • 寬溫度范圍:可在 -40°C到 +105°C的擴展工業溫度范圍內穩定工作,適用于各種惡劣環境。

應用領域

ADC088S052的應用非常廣泛,涵蓋了汽車導航、便攜式系統、醫療儀器、移動通信以及儀器儀表控制系統等多個領域。

關鍵規格參數

參數 詳情
轉換速率 200 ksps到500 ksps
DNL($V{A}=V{D}=2.7 ~V$到5.0V) 最大0.2 LSB
INL($V{A}=V{D}=2.7 ~V$到5.0V) 最大0.2 LSB
功耗(3V電源) 典型值1.2 mW
功耗(5V電源) 典型值6.5 mW

引腳說明

ADC088S052采用16引腳TSSOP封裝,各引腳功能如下:

模擬輸入輸出

  • IN0 - IN7(引腳4 - 11):模擬輸入引腳,輸入信號范圍為0V到$V_{REF}$。

    數字輸入輸出

  • SCLK(引腳16):數字時鐘輸入,時鐘頻率范圍為3.2 MHz到8 MHz,直接控制轉換和讀出過程。
  • DOUT(引腳15):數字?jǐn)?shù)據輸出,在SCLK引腳的下降沿將輸出樣本時鐘輸出。
  • DIN(引腳14):數字?jǐn)?shù)據輸入,在SCLK引腳的上升沿將數據加載到ADC088S052的控制寄存器。
  • CS(引腳1):芯片選擇,CS引腳的下降沿啟動轉換過程,只要CS保持低電平,轉換就會繼續進行。

    電源引腳

  • VA(引腳2):正模擬電源引腳,同時作為參考電壓。該引腳應連接到穩定的 +2.7V到 +5.25V電源,并通過1 μF和0.1 μF的單片陶瓷電容旁路到GND,電容應靠近電源引腳(距離不超過1 cm)。
  • VD(引腳13):正數字電源引腳,應連接到 +2.7V到$V_{A}$的電源,并通過0.1 μF的單片陶瓷電容旁路到GND,電容同樣應靠近電源引腳。
  • AGND(引腳3):模擬電源和信號的接地返回引腳。
  • DGND(引腳12):數字電源和信號的接地返回引腳。

工作原理

ADC088S052的工作過程分為跟蹤和保持兩個模式:

跟蹤模式

在$\overline{CS}$引腳變?yōu)榈碗娖胶蟮那叭齻€(gè)SCLK周期內,ADC處于跟蹤模式。此時,開關SW1通過多路復用器將采樣電容連接到八個模擬輸入通道之一,開關SW2平衡比較器的輸入,使采樣電容能夠跟蹤輸入信號的變化。

保持模式

接下來的十三個SCLK周期內,ADC進入保持模式。開關SW1將采樣電容連接到地,保持采樣電壓不變,開關SW2使比較器失衡??刂七壿媱t指示電荷重分配DAC向采樣電容添加或減去固定量的電荷,直到比較器達到平衡。此時,提供給DAC的數字字即為模擬輸入電壓的數字表示。

電氣特性

靜態特性

  • 分辨率:無丟失碼的分辨率為8位。
  • 積分非線性(INL):采用端點法測量,典型值為 +0.05 LSB,最大值為 ±0.2 LSB。
  • 差分非線性(DNL):典型值為 ±0.06 LSB,最大值為 ±0.2 LSB。
  • 偏移誤差(VoFF):典型值為 +0.6 LSB,最大值為 ±0.7 LSB。

    動態特性

  • 全功率帶寬(FPBW): -3dB帶寬為8 MHz。
  • 信噪失真比(SINAD):在$f_{IN} = 40.2 kHz$, -0.02 dBFS條件下,典型值為49.6 dB,最小值為49.2 dB。
  • 信噪比(SNR):在相同條件下,典型值為49.6 dB,最小值為49.3 dB。
  • 總諧波失真(THD):典型值為 -70.6 dB,最大值為 -63.1 dB。

應用電路設計

典型應用電路

在典型應用中,ADC088S052的模擬和數字電源引腳可由TI的LP2950低壓差電壓調節器供電。模擬電源通過靠近ADC的電容網絡進行旁路,數字電源則通過隔離電阻與模擬電源分離,并添加額外的電容進行旁路。為了確保參考電壓的穩定性,應盡量保持$V_{A}$的干凈。此外,由于ADC088S052的功率要求較低,也可以使用精密參考源作為電源。

電源管理

  • 電源順序:由于ADC088S052是雙電源設備,且兩個電源引腳共享ESD資源,因此必須確保電源按正確順序施加。為避免ESD二極管導通,數字電源$V{D}$不能超過模擬電源$V{A}$ 300 mV,即使是瞬態情況也不允許。所以,$V{A}$必須在$V{D}$之前或同時上升。
  • 功耗模式:當$\overline{CS}$為低電平時,ADC088S052完全上電;當$\overline{CS}$為高電平時,ADC完全掉電。在連續轉換模式下,ADC會在一次轉換的第16個SCLK下降沿和下一次轉換的第1個SCLK下降沿之間自動進入掉電模式。通過采用突發模式,用戶可以在單位時間內減少轉換次數,從而在降低吞吐量的同時降低功耗。

    電源噪聲考慮

    數字電源$V_{D}$在為輸出負載電容充電時會產生電流脈沖,導致數字電源電壓波動。如果這些波動過大,可能會降低ADC的SNR和SINAD性能。為了避免數字噪聲進入模擬電源,應將模擬和數字電源相互解耦,或使用單獨的電源。同時,應盡量減小輸出負載電容的大小,如果負載電容大于50 pF,可在ADC輸出端靠近引腳處添加一個100 Ω的串聯電阻,以限制輸出電容的充放電電流,保持噪聲性能。

    布局和接地

    為了避免數字電路和模擬電路之間的電容耦合導致性能下降,應將模擬電路和數字電路分開布局,并盡量縮短時鐘線的長度。數字電路產生的電源和地電流瞬變可能會影響系統的噪聲性能,因此不要將ADC088S052與數字邏輯使用同一電源。此外,模擬和數字線路應盡量避免交叉,時鐘線應作為傳輸線進行處理并正確端接。模擬輸入應與噪聲信號走線隔離,外部組件應連接到干凈的接地平面。

總結

ADC088S052以其多通道輸入、低功耗、寬溫度范圍和良好的電氣性能,成為了眾多應用領域的理想選擇。在設計過程中,我們需要充分考慮其電源管理、噪聲抑制和布局接地等方面的問題,以確保系統的穩定性和性能。希望通過本文的介紹,能幫助各位工程師更好地了解和應用這款優秀的A/D轉換器。你在使用類似ADC時遇到過哪些問題呢?歡迎在評論區分享你的經驗和見解。
