在電子工程師的日常設計中，模擬 - 數字轉換器（ADC）是連接現實世界模擬信號與數字系統的關鍵橋梁。今天，我們將深入探討德州儀器（TI）的兩款明星產品：ADC128S052與ADC128S052 - Q1。這兩款8通道、轉換速率在200 kSPS至500 kSPS之間的12位A/D轉換器，具有諸多出色特性，適用于多種應用場景。

文件下載：adc128s052.pdf

產品特性與優勢

特性概述

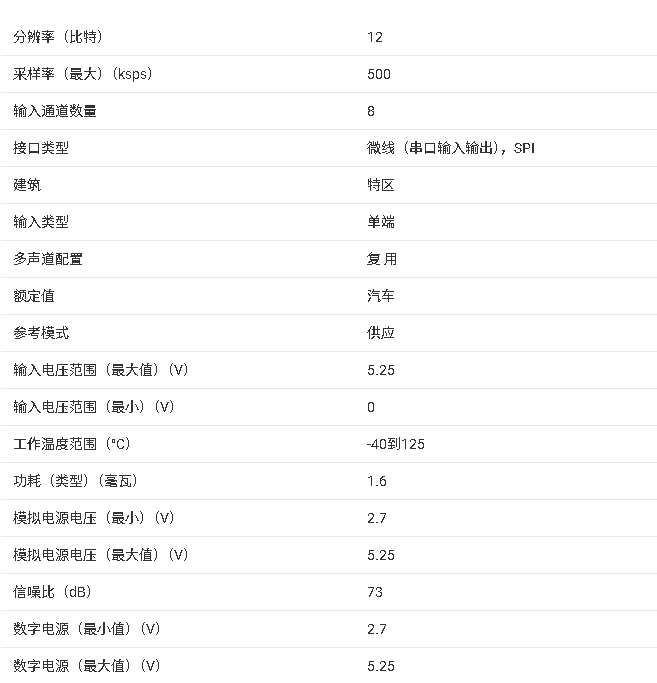

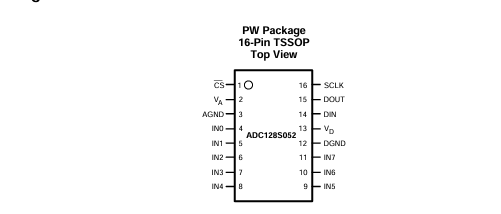

ADC128S052與ADC128S052 - Q1采用逐次逼近寄存器（SAR）架構，并內置跟蹤保持電路，可配置為接受多達8個輸入信號。其輸出串行數據為直接二進制格式，與SPI、QSPI、MICROWIRE和許多常見的DSP串行接口兼容。兩者均采用16引腳TSSOP封裝，其中ADC128S052適用于擴展工業溫度范圍（ - 40°C至 + 105°C），而ADC128S052 - Q1則滿足AEC - Q100 Grade - 1汽車溫度范圍（ - 40°C至 + 125°C）的要求。

性能優勢

• 電源管理靈活：可獨立使用模擬和數字電源，模擬電源（$V{A}$）范圍為2.7 V至5.25 V，數字電源（$V{D}$）范圍為2.7 V至$V_{A}$。正常功耗在3 V和5 V電源下分別為1.6 mW和8.7 mW，掉電模式下功耗可低至0.06 μW（3 V電源）和0.25 μW（5 V電源）。
• 高精度轉換：在$V{A}=V{D}=5 V$時，DNL最大為 + 1.3或 - 0.9 LSB，INL最大為 ± 1 LSB，確保了高精度的模擬 - 數字轉換。
• 多通道輸入：提供8個輸入通道，可滿足多信號采集的需求。

應用領域

這兩款轉換器的應用范圍廣泛，涵蓋了汽車導航、便攜式系統、醫療儀器、移動通信以及儀器儀表和控制系統等領域。在汽車導航中，它們能夠準確采集各種傳感器信號，為導航系統提供精確的數據支持；在醫療儀器中，高精度的轉換性能有助于獲取更準確的生理信號。

規格參數詳解

絕對最大額定值

了解器件的絕對最大額定值對于確保其安全可靠運行至關重要。例如，模擬電源電壓$V{A}$的范圍為 - 0.3 V至6.5 V，數字電源電壓$V{D}$范圍為 - 0.3 V至$V_{A}+0.3$（最大6.5 V）。超出這些額定值可能會導致器件永久性損壞。

ESD評級

在商業和汽車應用中，這兩款器件的ESD評級有所不同。商業應用中，人體模型（HBM）為 + 2500 V，機器模型（MM）為 + 250 V；汽車應用中，人體模型（HBM）為 + 2500 V，充電器件模型（CDM）為 + 250 V。適當?shù)腅SD保護措施可以有效提高器件的可靠性。

推薦工作條件

推薦工作條件規定了器件正常工作的參數范圍。例如，ADC128S052的工作溫度范圍為 - 40°C至 + 105°C，ADC128S052 - Q1為 - 40°C至 + 125°C；$V{A}$電源電壓范圍為2.7 V至5.25 V，$V{D}$電源電壓范圍為2.7 V至$V_{A}$。在設計電路時，應確保器件在這些條件下運行。

電氣特性

電氣特性是評估器件性能的關鍵指標。包括靜態轉換特性（如分辨率、INL、DNL等）、動態轉換特性（如全功率帶寬、SINAD、SNR等）、數字輸入輸出特性以及電源特性等。例如，在$V{A}=V{D}=3 V$和$V{A}=V{D}=5 V$時，器件的各項性能指標有所不同，工程師需要根據具體應用需求進行選擇。

時序規格

時序規格規定了器件在工作過程中的時間參數，如CS保持時間、CS建立時間、DOUT訪問時間等。正確理解和遵循這些時序要求，能夠確保數據的準確傳輸和轉換。

詳細工作原理

功能框圖

ADC128S052的功能框圖展示了其內部結構和信號處理流程。主要包括輸入多路復用器、跟蹤保持電路、逐次逼近寄存器（SAR）和數字輸出接口等部分。輸入信號通過多路復用器選擇后，由跟蹤保持電路進行采樣和保持，然后由SAR進行轉換，最終將數字信號通過輸出接口輸出。

工作模式

• 連續轉換模式：在該模式下，只要CS為低電平，器件就會連續進行轉換，每個轉換周期需要16個SCLK周期。這種模式適用于需要高采樣率的應用場景。
• 突發模式：用戶可以通過減少單位時間內的轉換次數來降低功耗，即在掉電模式下花費更多時間，在正常模式下花費更少時間。通過合理安排時間，可以在滿足低采樣率需求的同時，確保SCLK頻率在電氣規格范圍內。

編程與寄存器映射

器件的編程主要通過串行接口實現。CS用于啟動轉換和幀定界，SCLK控制轉換過程和串行數據的時序。DOUT為串行數據輸出引腳，DIN為串行數據輸入引腳。控制寄存器用于選擇輸入通道，通過對寄存器位的設置，可以指定下一次轉換的輸入通道。

應用與實現

模擬輸入設計

模擬輸入的設計對于確保器件的性能至關重要。ADC128S052的模擬輸入等效電路包括ESD保護二極管、電容和電阻等元件。模擬輸入的工作范圍為0 V至$V_{A}$，超出此范圍可能會導致ESD二極管導通，影響器件正常工作。為了獲得最佳性能，建議使用低阻抗源（小于100 Ω）驅動器件，并在輸入端添加抗混疊濾波器，以減少諧波和噪聲。

數字輸入輸出設計

數字輸入（SCLK、$\overline{CS}$和DIN）的工作范圍為0 V至$V{A}$，具有較好的抗閂鎖能力。數字輸出（DOUT）的工作范圍由$V{D}$控制，輸出高電壓為$V_{D}-0.5 V$，輸出低電壓為0.4 V。在設計數字接口時，需要注意信號的時序和電平匹配。

典型應用電路設計

以一個正電源數據采集系統為例，要求能夠數字化0至5 V的信號，帶寬為10 kHz，吞吐量為125 kSPS，并與3.3 V電源的微控制器接口。在設計過程中，需要考慮以下幾個方面：

• 電源選擇：根據信號范圍要求，選擇5 V作為$V{A}$電源；為了與微控制器接口，選擇3.3 V作為$V{D}$電源。
• 采樣率計算：根據公式計算采樣率，確保滿足Nyquist準則，避免信號混疊。
• 抗混疊濾波器設計：在所有輸入端口添加抗混疊濾波器，如單極點低通濾波器，以滿足信號帶寬要求。
• 電源隔離：將$V{A}$和$V{D}$電源分離，減少數字電源噪聲對模擬電源的影響，提高器件性能。

電源與布局建議

電源供應

• 電源順序：由于ADC128S052是雙電源器件，為了避免ESD二極管導通，$V{A}$必須在$V{D}$之前或同時上電，且$V{D}$不能超過$V{A}$ 300 mV。
• 電源噪聲考慮：數字電源的充電和放電過程會產生電壓變化，可能會影響器件的SNR和SINAD性能。為了減少數字電源噪聲對模擬電源的影響，建議將模擬和數字電源隔離，并盡量減小輸出負載電容。如果負載電容大于50 pF，可以在ADC輸出端添加100 Ω的串聯電阻。

布局設計

• 電路分離：將模擬電路和數字電路分開布局，避免電容耦合和串?dāng)_。時鐘線應盡量短，并與其他線路隔離，同時進行適當?shù)慕K端匹配。
• 線路交叉：模擬和數字線路應盡量避免交叉，如無法避免，應確保它們以90°交叉。
• 接地與電源平面：建議使用單一均勻的接地平面和分割的電源平面，將模擬電路和數字電路分別放置在不同的電源平面上。

技術支持與資源

德州儀器為ADC128S052和ADC128S052 - Q1提供了豐富的技術支持和資源，包括器件支持文檔、相關鏈接、社區資源等。工程師可以通過這些資源獲取更多的技術信息和幫助，解決在設計過程中遇到的問題。

在實際設計中，電子工程師需要根據具體的應用需求，綜合考慮器件的特性、規格參數、工作原理等因素，合理設計電路和布局，確保器件的性能和可靠性。希望通過本文的介紹，能夠幫助工程師更好地了解和應用ADC128S052和ADC128S052 - Q1這兩款優秀的A/D轉換器。大家在使用過程中遇到過哪些問題或者有什么獨特的設計經驗，歡迎在評論區分享交流！
