在當今的電子設計領域，模擬 - 數字轉換器（ADC）的性能對于系統的整體表現起著至關重要的作用。TI公司的ADS5553作為一款高性能的雙路14位65 MSPS ADC，憑借其出色的特性和廣泛的應用場景，成為了眾多工程師的首選。本文將深入剖析ADS5553的各項特性、技術參數以及應用要點，為電子工程師們提供全面的設計參考。

文件下載：ads5553.pdf

一、ADS5553概述

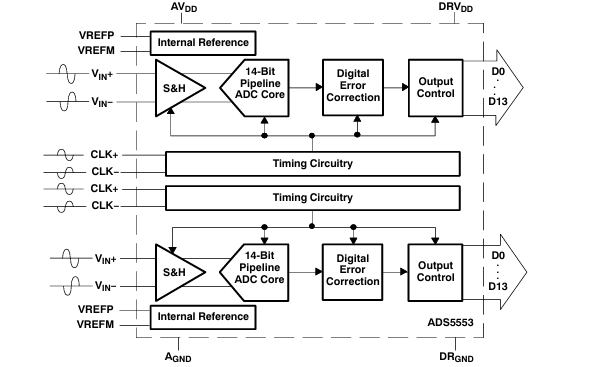

ADS5553是一款低功耗、雙路14位、65 MSPS的CMOS開關電容流水線ADC，采用單3.3 V電源供電。它專為在小空間內要求高動態性能的應用而設計，每個通道都包含一個高帶寬線性采樣保持級（S&H）和一個內部參考，為系統提供了完整的解決方案。

（一）主要特性

1. 高分辨率與采樣率：14位分辨率和65 MSPS的采樣率，能夠滿足大多數高性能應用的需求。
2. 出色的動態性能：在70 MHz輸入頻率下，具有74 dBFs的高信噪比（SNR）和84 dBc的高無雜散動態范圍（SFDR），確保了信號轉換的準確性和穩定性。
3. 寬輸入電壓范圍：2.3 VPP的差分輸入電壓范圍，可適應不同幅度的輸入信號。
4. 靈活的參考選擇：支持內部/外部電壓參考，方便根據應用的精度和低漂移要求進行選擇。
5. 低功耗設計：模擬功耗僅為0.72 W，輸出電源功耗為0.17 W，有助于降低系統功耗。
6. 封裝形式：采用80引腳PowerPad TQFP封裝，便于PCB布局和散熱。
7. 輸出格式：二進制補碼輸出格式，與大多數數字系統兼容。

（二）應用領域

ADS5553廣泛應用于通信接收器、基站基礎設施、測試和測量儀器等領域，為這些應用提供了高精度的信號轉換解決方案。

二、技術參數詳解

（一）絕對最大額定值

在使用ADS5553時，需要注意其絕對最大額定值，以確保器件的安全和可靠性。例如，電源電壓范圍為 -0.3 V至3.7 V，模擬輸入電壓范圍為 -0.3 V至3.6 V等。超出這些范圍可能會導致器件損壞或性能下降。

（二）推薦工作條件

為了使ADS5553達到最佳性能，需要在推薦的工作條件下使用。例如，模擬電源電壓和輸出驅動電源電壓的推薦范圍為3 V至3.6 V，典型值為3.3 V；差分輸入范圍為2.3 VPP，輸入共模電壓為1.45 V至1.65 V等。

（三）電氣特性

1. 分辨率與輸入特性：分辨率為14位，差分輸入電容為3.2 pF，模擬輸入帶寬可達750 MHz，確保了對高頻信號的有效采集。
2. 參考電壓與增益誤差：內部參考電壓包括參考底部電壓（VREFM）和參考頂部電壓（VREFP），總增益誤差為 ±3.5%FS，可通過外部參考進行優化。
3. 動態線性與精度：無漏碼現象，差分線性誤差（DNL）和積分線性誤差（INL）在規定范圍內，確保了信號轉換的線性度和準確性。
4. 動態交流特性：在不同輸入頻率下，具有良好的SNR、SFDR、SINAD等動態性能指標，滿足了各種應用場景的需求。

（四）數字特性

數字輸入和輸出特性包括高/低電平輸入電壓、輸入/輸出電流、輸入/輸出電容等參數，這些參數對于與數字系統的接口設計至關重要。

（五）時序特性

ADS5553的時序特性包括孔徑延遲、孔徑延遲匹配、孔徑抖動、數據建立時間、數據保持時間等參數，這些參數決定了數據采樣和傳輸?shù)臏蚀_性和穩定性。

三、引腳配置與功能

（一）引腳分配

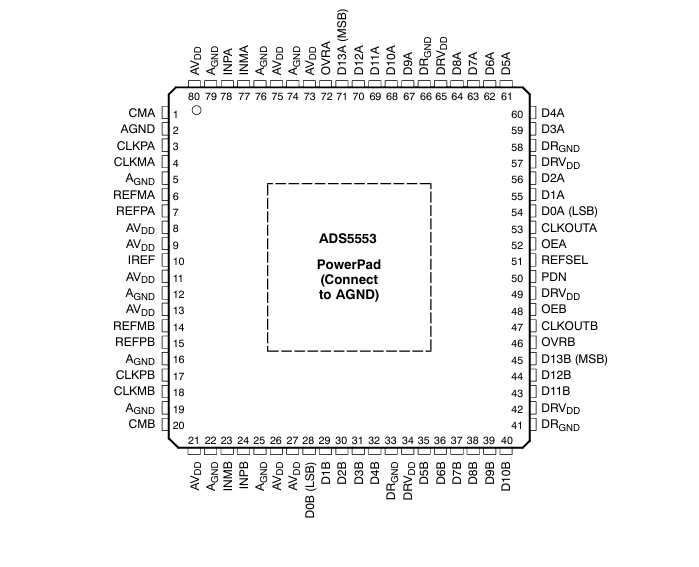

ADS5553的引腳分配涵蓋了模擬電源、模擬地、時鐘輸入、數據輸出、參考電壓等多個功能引腳。例如，AVDD為模擬電源引腳，AGND為模擬地引腳，CLKMA和CLKMB為通道A和B的差分輸入時鐘負端等。

（二）引腳功能說明

每個引腳都有其特定的功能，工程師需要根據實際應用需求正確連接和使用這些引腳。例如，REFPA和REFPB為通道A和B的參考電壓正端，需要連接適當?shù)碾娙莸降匾蕴峁┓€(wěn)定的參考電壓。

四、應用信息

（一）工作原理

ADS5553的轉換過程由外部輸入時鐘的下降沿觸發。輸入信號被采樣保持級捕獲后，通過一系列小分辨率階段進行順序轉換，最終在數字校正邏輯塊中組合輸出。整個過程利用時鐘的上升和下降沿，實現了每半個時鐘周期的信號傳輸，數據延遲為16.5個時鐘周期。

（二）輸入配置

1. 差分輸入拓撲：采用差分采樣保持架構，具有高交流性能和寬輸入帶寬，適用于高采樣率和高頻輸入應用。
2. 輸入偏置與驅動：每個模擬輸入需要外部偏置在內部電路的共模電平附近，可通過RF變壓器或放大器進行驅動。例如，使用RF變壓器將單端信號轉換為差分信號時，需要將共模電壓連接到變壓器的中心抽頭，并進行適當?shù)臑V波處理。
3. 輸入過壓保護：ADS5553能夠處理一定程度的輸入過壓，但需要注意不同電壓范圍下的保護措施。例如，對于3.6 V至3.8 V的直流輸入，需要在輸入引腳串聯25 Ω電阻；對于超過3.8 V的輸入，只能處理占空比小于5%的過壓瞬態。

（三）電源供應

1. 電源順序：推薦先給AVDD上電，然后給DRVDD上電；同時上電也是一種可行的方案。如果DRVDD先上電，AVDD必須在10 ms內上電。
2. 電源功耗：模擬功耗、數字功耗和待機功耗等參數對于系統的功耗設計至關重要。例如，在70 MHz輸入頻率下，模擬功耗為725 mW至760 mW，數字功耗在帶10 pF負載時為165 mW至190 mW。

（四）時鐘輸入

ADS5553的時鐘輸入可以采用差分時鐘信號或單端時鐘輸入，兩種方式性能差異不大。為了獲得最佳性能，建議使用低抖動的時鐘源，并提供50%的占空比。例如，在高頻采樣時，可通過帶通濾波和增大時鐘幅度來改善時鐘抖動。

（五）輸出信息

每個ADC提供14位二進制補碼格式的數據輸出、數據就緒信號（CLKOUT）和超范圍指示信號（OVR）。輸出使能控制可用于三態輸出，輸出電路設計旨在減少數據切換瞬態產生的噪聲，并降低對ADC模擬電路的耦合影響。

五、PowerPAD封裝

（一）封裝特點

PowerPAD封裝是一種熱增強型標準尺寸IC封裝，具有極低的熱阻路徑，可將芯片產生的熱量有效散發到PCB上，無需使用傳統的笨重散熱片和散熱塊。

（二）組裝工藝

在PCB組裝過程中，需要注意以下幾點：

1. 準備好PCB頂層蝕刻圖案，包括引腳和散熱墊的蝕刻。
2. 在散熱墊區域放置5×5陣列的熱過孔，孔徑為13 mil，防止焊料通過過孔流失。
3. 在封裝下方但在散熱墊區域外放置少量25 mil直徑的孔，提供額外的散熱路徑。
4. 將所有過孔連接到內部銅平面（如接地平面），避免使用典型的網狀或輻條過孔連接模式，以降低熱阻。
5. 頂層阻焊層應暴露封裝的端子和散熱墊區域，覆蓋PowerPAD過孔的整個底部，防止焊料吸錫。
6. 在暴露的散熱墊區域和所有封裝端子上涂抹焊膏。

六、總結與建議

ADS5553作為一款高性能的雙路14位65 MSPS ADC，具有出色的動態性能、低功耗設計和靈活的應用特性，適用于多種通信和測試測量領域。在設計過程中，工程師需要根據具體應用需求，合理選擇參考電壓、輸入驅動方式、時鐘源等參數，確保器件在最佳工作條件下運行。同時，要注意電源供應順序、輸入過壓保護和散熱設計等問題，以提高系統的可靠性和穩定性。

希望本文對ADS5553的詳細剖析能夠為電子工程師們在實際設計中提供有益的參考，幫助大家更好地發揮這款高性能ADC的優勢，實現更加優秀的電子系統設計。你在使用ADS5553的過程中遇到過哪些問題？你對它的哪些特性最感興趣？歡迎在評論區分享你的經驗和想法。
