onsemi碳化硅MOSFET NVHL045N065SC1：高性能與可靠性的完美結合

在電子工程師的日常工作中，選擇合適的功率器件對于設計的成功至關重要。今天，我們來深入探討onsemi的碳化硅（SiC）MOSFET——NVHL045N065SC1，看看它在實際應用中能為我們帶來哪些優勢。

文件下載：onsemi NVHL045N065SC1碳化硅(SiC) MOSFET.pdf

產品概述

NVHL045N065SC1是一款來自onsemi的碳化硅（SiC）MOSFET，采用TO - 247 - 3L封裝。它具有極低的導通電阻和柵極電荷，能夠?qū)崿F(xiàn)高速開關，并且經過了100%雪崩測試，同時滿足AEC - Q101標準，適用于汽車車載充電器、電動汽車/混合動力汽車的DC - DC轉換器等典型應用。

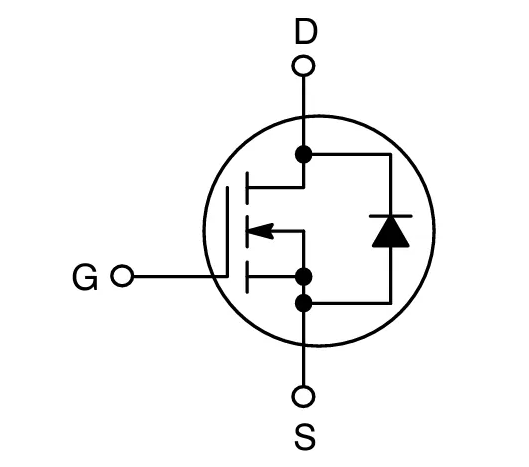

應用電路圖

主要特性

低導通電阻

該MOSFET在不同柵源電壓下具有不同的導通電阻。典型情況下，當$V{GS}=18V$時，$R{DS(on)} = 32m\Omega$；當$V{GS}=15V$時，$R{DS(on)} = 42m\Omega$。低導通電阻意味著在導通狀態下，器件的功率損耗更小，能夠提高系統的效率。這對于需要長時間工作的汽車電子設備來說尤為重要，能夠有效降低能耗，延長電池續航時間。

超低柵極電荷

其總柵極電荷$Q_{G(tot)} = 105nC$，超低的柵極電荷使得器件在開關過程中所需的驅動能量更小，從而可以實現高速開關。高速開關特性不僅可以提高系統的工作頻率，還能減少開關損耗，提高整個系統的性能。

低電容與高速開關

輸出電容$C_{oss}=162pF$，低電容特性有助于減少開關過程中的能量損耗，進一步提高開關速度。在實際應用中，高速開關可以使電路更快地響應控制信號，提高系統的動態性能。

雪崩測試與可靠性

該器件經過了100%雪崩測試，這表明它在承受雪崩能量時具有較高的可靠性。在汽車電子等應用中，電路可能會遇到各種瞬態過電壓情況，經過雪崩測試的器件能夠更好地應對這些情況，保障系統的穩定運行。

汽車級認證

AEC - Q101合格且具備PPAP能力，這使得NVHL045N065SC1非常適合汽車電子應用。同時，該器件是無鹵的，符合RoHS標準（豁免7a），在二級互連處為無鉛2LI，滿足環保要求。

最大額定值與電氣特性

最大額定值

該器件的最大額定值規定了其在正常工作時所能承受的極限參數。例如，漏源電壓$V{DSS}$最大為650V，柵源電壓$V{GS}$的范圍是 - 8V 到 + 22V，推薦的柵源電壓工作值$V_{GS(op)}$為 - 5V 到 + 18V。連續漏極電流$I_D$在不同的結溫下有不同的值，在$T_C = 25℃$時為66A，在$T_C = 100℃$時為46A。這些額定值為工程師在設計電路時提供了重要的參考，確保器件在安全的范圍內工作。

電氣特性

關斷特性

• 漏源擊穿電壓$V{(BR)DSS}$在$V{GS} = 0V$，$I_D = 1mA$時為650V，且其溫度系數為 - 0.15V/℃（$I_D = 20mA$，參考25℃）。這意味著隨著溫度的升高，漏源擊穿電壓會略有下降。
• 零柵壓漏電流$I{DSS}$在$V{GS} = 0V$，$V_{DS} = 650V$，$T_J = 25℃$時為10μA，在$T_J = 175℃$時為1mA，說明溫度對漏電流有較大影響。
• 柵源泄漏電流$I{GSS}$在$V{GS} = + 22 / - 8V$，$V_{DS} = 0V$時為250nA。

導通特性

• 柵極閾值電壓$V{GS(TH)}$在$V{GS} = V_{DS}$，$I_D = 8mA$時，最小值為1.8V，典型值為2.8V，最大值為4.3V。
• 推薦柵極電壓$V_{GOP}$為 - 5V 到 + 18V。
• 漏源導通電阻$R{DS(on)}$在不同的柵源電壓和結溫下有不同的值。例如，在$V{GS} = 15V$，$I_D = 25A$，$TJ = 25℃$時，典型值為42mΩ；在$V{GS} = 18V$，$I_D = 25A$，$TJ = 25℃$時，典型值為32mΩ，最大值為50mΩ；在$V{GS} = 18V$，$I_D = 25A$，$T_J = 175℃$時，典型值為42mΩ。
• 正向跨導$g{fs}$在$V{DS} = 10V$，$I_D = 25A$時，典型值為16S。

電荷、電容與柵極電阻

輸入電容$C{iss}=1870pF$，輸出電容$C{oss}=162pF$，反向傳輸電容$C{Rss}=14pF$?？倴艠O電荷$Q{G(tot)} = 105nC$，柵源電荷$Q{GS}=27nC$，柵漏電荷$Q{GD}=30nC$，柵極電阻$R_G$在$f = 1MHz$時為3.1Ω。

開關特性

該器件具有快速的開關速度，如開通延遲時間$t_{d(on)} = 14ns$，上升時間$tr = 30ns$，關斷延遲時間$t{d(off)} = 26ns$，下降時間$tf = 7ns$。開通開關損耗$E{ON}=198mJ$，關斷開關損耗$E{OFF}=28mJ$，總開關損耗$E{tot}=226mJ$。

漏源二極管特性

連續漏源二極管正向電流$I{SD}$在$V{GS} = - 5V$，$TJ = 25℃$時為75A，脈沖漏源二極管正向電流$I{SDM}$為191A。正向二極管電壓$V{SD}$在$V{GS} = - 5V$，$I_{SD}=25A$，$TJ = 25℃$時為4.4V。反向恢復時間$t{RR}=19ns$，反向恢復電荷$Q{RR}=99nC$，反向恢復能量$E{REC}=3.5mJ$，峰值反向恢復電流$I_{RRM}=10A$，充電時間$t_a = 11ns$，放電時間$t_b = 8.4ns$。

典型特性曲線

文檔中給出了一系列典型特性曲線，如導通區域特性、歸一化導通電阻與漏極電流和柵極電壓的關系、導通電阻隨溫度的變化、導通電阻與柵源電壓的關系、傳輸特性、二極管正向電壓與電流的關系、柵源電壓與總電荷的關系、電容與漏源電壓的關系、非鉗位電感開關能力、最大連續漏極電流與殼溫的關系、安全工作區、單脈沖最大功率耗散以及結到殼的熱響應等曲線。這些曲線可以幫助工程師更直觀地了解器件在不同工作條件下的性能，從而更好地進行電路設計和優化。

機械封裝與訂購信息

機械封裝

NVHL045N065SC1采用TO - 247 - 3LD封裝，這種封裝具有一定的機械尺寸標準。文檔中給出了詳細的封裝尺寸信息，包括各個部分的最小、標稱和最大尺寸，如A尺寸為4.58mm到4.82mm，A1尺寸為2.20mm到2.60mm等。同時，還對封裝的一些注意事項進行了說明，如尺寸不包括毛刺、模具飛邊和連接條突出部分，所有尺寸單位為毫米，圖紙符合ASME Y14.5 - 2009標準等。合適的封裝形式對于器件的安裝和散熱都有重要影響，工程師在設計PCB時需要根據封裝尺寸進行合理布局。

訂購信息

該器件的型號為NVHL045N065SC1，采用TO - 247長引腳封裝，每管裝30個單元。這為工程師在采購器件時提供了明確的信息。

總結與思考

onsemi的NVHL045N065SC1碳化硅MOSFET以其低導通電阻、超低柵極電荷、高速開關等優異特性，為汽車電子等領域的電路設計提供了一個高性能的解決方案。在實際應用中，工程師需要根據具體的電路需求，結合器件的最大額定值、電氣特性和典型特性曲線等參數，合理設計電路，確保器件的性能得到充分發揮。同時，在PCB設計時要考慮器件的封裝尺寸和散熱要求，以保證整個系統的穩定性和可靠性。大家在使用這款器件的過程中，有沒有遇到過什么問題或者有什么獨特的設計經驗?zāi)?？歡迎在評論區分享交流。
