深入解析 onsemi NVHL060N065SC1 N 溝道 MOSFET

在電子工程師的日常設計工作中，MOSFET 是不可或缺的重要元件。今天，我們就來深入探討 onsemi 推出的 NVHL060N065SC1 N 溝道 MOSFET，看看它有哪些獨特的性能和應用特點。

文件下載：onsemi NVHL060N065SC1 EliteSiC MOSFET.pdf

產品概述

NVHL060N065SC1 是一款 650V、44mΩ、47A 的 N 溝道 MOSFET，采用 TO247 - 3L 封裝。它具有諸多出色的特性，適用于汽車車載充電器、電動汽車/混合動力汽車的 DC/DC 轉換器等典型應用場景。

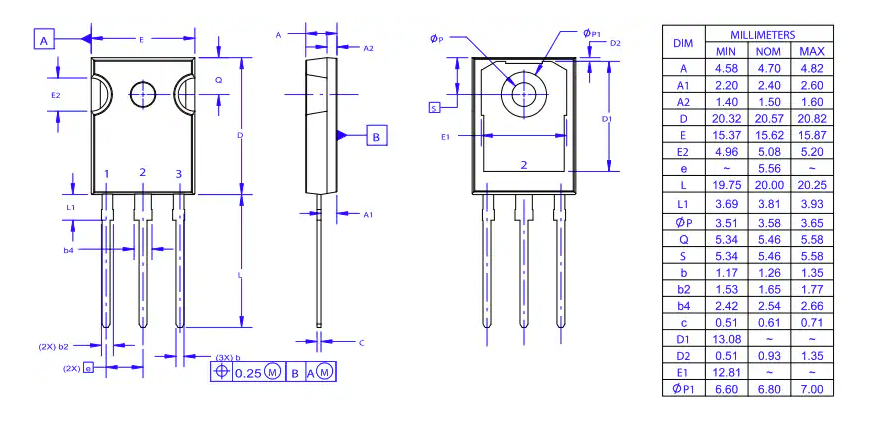

封裝尺寸

一、產品特性亮點

低導通電阻

該 MOSFET 在不同柵源電壓下具有較低的導通電阻。典型情況下，當 $V{GS}=18V$ 時，$R{DS(on)}=44m\Omega$；當 $V{GS}=15V$ 時，$R{DS(on)}=60m\Omega$。低導通電阻意味著在導通狀態下，器件的功率損耗較小，能夠有效提高系統的效率。這在對效率要求較高的汽車電子應用中尤為重要，比如車載充電器和 DC/DC 轉換器，低損耗可以減少發熱，提高系統的穩定性和可靠性。大家在實際設計中，是否遇到過因為導通電阻過大而導致系統效率低下的問題呢？

超低柵極電荷

其總柵極電荷 $Q_{G(tot)}=74nC$，超低的柵極電荷使得 MOSFET 在開關過程中所需的驅動能量較少，從而可以實現高速開關。高速開關特性有助于降低開關損耗，提高系統的工作頻率，進而減小濾波器等外圍元件的尺寸，降低系統成本。在高速開關應用中，這種低柵極電荷的特性是不是非常吸引人呢？

低電容與高速開關

輸出電容 $C_{oss}=133pF$，低電容特性使得 MOSFET 在開關過程中能夠更快地充放電，進一步提高了開關速度。同時，該器件經過 100% 雪崩測試，具有較好的雪崩耐量，能夠在惡劣的工作條件下穩定工作。在一些可能會出現電壓尖峰的應用場景中，這種雪崩測試合格的器件是不是更讓人放心呢？

汽車級認證

產品通過了 AEC - Q101 認證且具備 PPAP 能力，符合汽車級應用的嚴格要求。此外，它是無鉛產品且符合 RoHS 標準，滿足環保要求。對于汽車電子設計工程師來說，選擇經過認證的器件可以減少很多后顧之憂，大家在選擇汽車級器件時，是不是也非?？粗剡@些認證呢？

二、最大額定值

電壓與電流額定值

• 漏源電壓 $V_{DSS}$ 最大值為 650V，能夠承受較高的電壓，適用于一些高壓應用場景。
• 柵源電壓 $V_{GS}$ 的范圍是 - 8V 到 + 22V，推薦的工作范圍是 - 5V 到 + 18V。在實際設計中，必須嚴格控制柵源電壓在推薦范圍內，否則可能會損壞器件。
• 連續漏極電流在不同溫度下有不同的額定值，在 $T_c = 25℃$ 時，$I_D$ 為 47A；在 $T_c = 100℃$ 時，$I_D$ 為 33A。這表明溫度對器件的電流承載能力有顯著影響，在設計散熱系統時需要充分考慮這一點。大家在設計時，是如何根據溫度來確定器件的電流使用范圍的呢？

功率與溫度額定值

• 功率耗散在不同溫度下也有所不同，在 $T_c = 25℃$ 時，$P_D$ 為 176W；在 $T_c = 100℃$ 時，$P_D$ 為 88W。功率耗散與溫度密切相關，過高的溫度會導致功率耗散能力下降，因此必須保證器件在合適的溫度環境下工作。
• 工作結溫和存儲溫度范圍為 - 55℃ 到 + 175℃，較寬的溫度范圍使得器件可以在不同的環境條件下使用，但在極端溫度環境下，仍需要采取相應的保護措施。

三、電氣特性

關斷特性

• 漏源擊穿電壓 $V{(BR)DSS}$ 在 $V{GS}=0V$，$I_D = 1mA$ 時為 650V，并且其溫度系數為 - 0.15V/℃，這意味著隨著溫度升高，擊穿電壓會略有下降。
• 零柵壓漏極電流 $I{DSS}$ 在 $V{GS}=0V$，$V_{DS}=650V$，$T_J = 25℃$ 時為 10μA，在 $T_J = 175℃$ 時為 1mA。這表明溫度對漏極電流有較大影響，在高溫環境下需要關注漏電流對系統的影響。

導通特性

• 柵極閾值電壓 $V{GS(TH)}$ 在 $V{GS}=V_{DS}$，$I_D = 6.5mA$ 時，范圍是 1.8V 到 4.3V。在設計驅動電路時，需要確保柵源電壓能夠可靠地使器件導通。
• 漏源導通電阻 $R_{DS(on)}$ 隨柵源電壓和溫度變化，前面已經提到在不同柵源電壓下的典型值，并且在 $TJ = 175℃$ 時，$V{GS}=18V$，$ID = 20A$ 時，$R{DS(on)}$ 為 49mΩ。這再次提醒我們溫度對導通電阻的影響，在高溫環境下需要重新評估導通損耗。

開關特性

• 開關時間包括開通延遲時間 $t_{d(ON)} = 12ns$、上升時間 $tr = 32ns$、關斷延遲時間 $t{d(OFF)} = 23ns$ 和下降時間 $tf = 8ns$，總開關損耗 $E{tot} = 206mJ$。這些開關特性參數對于評估器件在開關過程中的性能非常重要，在高頻開關應用中，需要盡量減小開關損耗。大家在設計高頻開關電路時，是如何選擇合適的開關時間參數的呢？

四、封裝尺寸

NVHL060N065SC1 采用 TO - 247 - 3L 封裝，文檔中詳細給出了封裝的各項尺寸參數。準確了解封裝尺寸對于 PCB 布局設計至關重要，合理的布局可以保證器件的散熱和電氣性能。在進行 PCB 設計時，大家是否會仔細核對封裝尺寸，以避免出現安裝和性能問題呢？

五、總結

onsemi 的 NVHL060N065SC1 N 溝道 MOSFET 具有低導通電阻、超低柵極電荷、低電容、高速開關等出色特性，并且通過了汽車級認證，非常適合汽車車載充電器和 DC/DC 轉換器等應用。在使用該器件時，電子工程師需要充分考慮其最大額定值、電氣特性和封裝尺寸等因素，合理設計電路和散熱系統，以確保器件能夠在各種工作條件下穩定可靠地工作。大家在實際應用中，是否還有其他關于該器件的使用經驗或問題呢？歡迎在評論區分享交流。
