在電子設計領域，數模轉換器（DAC）是連接數字世界和模擬世界的關鍵橋梁。今天，我們將深入探討德州儀器（TI）的一款12位、八通道電壓輸出DAC——DAC7558，了解它的特性、工作原理以及應用場景。

文件下載：dac7558.pdf

一、DAC7558特性亮點

（一）電源與性能

DAC7558采用2.7 - 5.5V單電源供電，這使得它在不同的電源環境下都能穩定工作。它具有12位的線性度和單調性，輸出電壓能夠實現軌到軌，并且輸出電壓建立時間最大為5μs，能夠快速響應輸入信號的變化。

（二）低干擾與低功耗

這款DAC的超低毛刺能量僅為0.1nVs，超低串擾達到 - 100dB，能夠有效減少信號干擾，保證輸出信號的純凈度。同時，它的功耗極低，最大電流為1.8mA，每通道的掉電模式下電流最大僅為2μA，非常適合對功耗要求嚴格的應用場景。

（三）接口與功能

DAC7558配備了SPI兼容的串行接口，時鐘速率最高可達50MHz，支持同時或順序更新，還具備異步清零、二進制和二進制補碼功能以及菊花鏈操作。此外，它的邏輯兼容性范圍為1.8 - 5.5V，工作溫度范圍為 - 40°C至105°C，采用5mm x 5mm、32引腳的QFN封裝，體積小巧，便于集成到各種電路設計中。

二、工作原理剖析

（一）3線串行接口

DAC7558的數字接口是標準的3線SPI/QSPI/Microwire/DSP兼容接口。通過對串行接口的編程，可以實現對不同通道的寫入和加載操作。例如，通過設置不同的控制位，可以將數據寫入指定的緩沖器，并選擇是否加載到對應的DAC通道。

（二）D/A轉換架構

其架構由電阻串和輸出緩沖放大器組成。輸入編碼為無符號二進制，理想輸出電壓由公式$V{OUT}=V{REF} × D / 4096$計算得出，其中D是加載到DAC寄存器的二進制代碼的十進制等效值，范圍從0到4095。

電阻串部分由八個獨立的電阻串組成，每個VREFx輸入引腳為兩個電阻串提供外部參考電壓。電阻串的總電阻為100kΩ到地，包括一個50kΩ的二分頻電阻，通過開關選擇不同的電壓抽頭，實現數模轉換。輸出緩沖放大器能夠產生軌到軌的輸出電壓，輸出范圍為0V到$V_{DD}$，可以驅動2kΩ并聯最大1000pF的負載。

（三）電源管理與控制

DAC7558具有靈活的電源管理功能?？梢酝ㄟ^設置DB11和DB10選擇不同的掉電模式，如高阻抗（Hi - Z）、1kΩ、100kΩ等。還可以使用PD引腳實現所有通道的同時掉電，當PD引腳置低時，所有通道同時掉電，輸出變?yōu)楦咦杩?；當PD引腳置高時，設備恢復掉電前的狀態。此外，還可以通過DB20選擇對單個通道或多個通道進行掉電操作。

（四）異步清零與輸入數據格式選擇

當RST引腳置低時，DAC7558的輸出將異步設置為零刻度電壓（RSTSEL引腳為低）或中刻度電壓（RSTSEL引腳為高），同時復位所有內部寄存器。輸入數據格式可以通過RSTSEL引腳選擇，當RSTSEL引腳為低時，采用無符號二進制（USB）格式；當RSTSEL引腳為高時，采用二進制補碼（BTC）格式。

（五）菊花鏈操作

當DCEN引腳置高時，支持菊花鏈操作。通過將多個DAC7558設備的SDO引腳連接到下一個設備的SDIN引腳，可以實現多個設備的級聯。在菊花鏈模式下，SCLK和SYNC信號在所有設備之間共享，通過正確設置時鐘周期，可以同時更新多個設備的DAC通道，大大提高了系統的擴展性和靈活性。

三、電氣特性詳解

（一）靜態性能

DAC7558的分辨率為12位，相對精度為±0.35至±1 LSB，差分非線性度為±0.08至±0.5 LSB，這些參數保證了它在數模轉換過程中的高精度。零刻度誤差最大為 + 12mV，增益誤差在特定條件下為±0.15% FSR，滿刻度誤差為±0.5% FSR。零刻度誤差漂移為7μV/°C，增益溫度系數為3ppm的FSR/°C，電源抑制比（PSRR）在VDD = 5V時為0.75mV/V。

（二）輸出特性

輸出電壓范圍為0至VREF，輸出電壓建立時間在特定負載條件下最大為5μs，壓擺率為1.8V/μs，電容負載穩定性在不同負載電阻下有所不同，如RL = 0Ω時為470pF，RL = 2kΩ時為1000pF。數字到模擬的毛刺脈沖為0.1nV - s，通道間串擾為 - 100dB，數字饋通為0.1nV - s，輸出噪聲密度（10kHz偏移頻率）為120nV/√Hz，總諧波失真在特定條件下為 - 85dB，直流輸出阻抗為1Ω，短路電流在VDD = 5V時為50mA，VDD = 3V時為20mA，從掉電模式恢復的上電時間在不同電源電壓下均為15μs。

（三）參考輸入與邏輯輸入

參考輸入VREF的范圍為0至VDD，參考輸入阻抗在VREF1至VREF4短接時為12.5kΩ，參考電流在不同電源電壓下有所不同。邏輯輸入的輸入電流最大為±1μA，輸入低電壓在IOVDD≥2.7V時為0.3 IOVDD，輸入高電壓為0.7 IOVDD，引腳電容為3pF。

四、應用場景分析

（一）波形生成

由于其出色的線性度、低毛刺和低串擾特性，DAC7558非常適合用于波形生成，可生成從直流到10kHz的波形。它的大信號建立時間為5μs，支持200KSPS的更新速率，在小電壓步長的情況下，更新速率可超過1MSPS。推薦使用REF3140（4.096V）或REF02（5.0V）作為參考電壓，以獲得高動態范圍。

（二）精密工業控制

在工業控制應用中，DAC7558能夠發揮重要作用。在控制環路中，其分辨率和差分線性度對環路精度起著關鍵作用。DAC7558提供12位的確保單調性和±0.08 LSB的典型DNL誤差，能夠保證控制環路的穩定性和精度。同時，它的1MSPS（小信號）最大數據更新速率和超低毛刺能量，有助于提高控制環路的速度和穩定性。

（三）工業電壓范圍生成

對于工業控制中的高電壓控制電路設計，可以利用DAC7558的特性來降低調整和校準成本。通過使用四運算放大器（OPA4130）和電壓參考（REF3140），可以生成控制環路所需的寬電壓擺幅。根據不同的電壓需求，可以通過調整電阻值來設置增益和偏移電壓。

五、封裝與布局建議

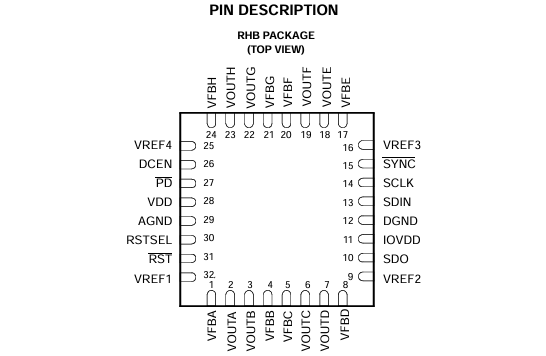

DAC7558采用32引腳的QFN封裝，該封裝具有一個暴露的散熱焊盤，可直接連接到外部散熱器或印刷電路板（PCB），以優化集成電路（IC）的散熱性能。在PCB布局時，應注意將散熱焊盤直接焊接到PCB上，并可通過熱過孔將其連接到接地或電源平面。同時，要遵循相關的布局和焊接規范，確保DAC7558的性能穩定。

六、總結

DAC7558以其卓越的性能、靈活的功能和廣泛的應用場景，成為電子工程師在數模轉換設計中的理想選擇。無論是在便攜式設備、工業控制還是波形生成等領域，它都能夠發揮重要作用。在實際設計中，我們需要根據具體的應用需求，合理選擇電源、參考電壓和負載，優化PCB布局，以充分發揮DAC7558的優勢。希望通過本文的介紹，能幫助大家更好地了解和應用DAC7558。

你在使用DAC7558的過程中遇到過哪些問題？或者對它的應用有什么獨特的見解？歡迎在評論區分享交流。
