在當今的電子領域，數模轉換器（DAC）扮演著至關重要的角色，它是連接數字世界和模擬世界的橋梁。今天，我們要深入探討的就是德州儀器（Texas Instruments）推出的一款高性能16位、500 MSPS 2× - 8×內插雙通道數模轉換器——DAC5687。

文件下載：dac5687.pdf

一、產品概述

DAC5687是一款功能強大的雙通道16位高速數模轉換器，集成了2×、4×和8×內插濾波器、復雜的數控振蕩器（NCO）、板載時鐘倍增器、IQ補償以及片上電壓基準。它與DAC5686引腳兼容，在大多數應用中只需更改寄存器設置，并且提供了額外的功能和更出色的線性度、噪聲、串?dāng)_和PLL相位噪聲性能。

二、產品特性亮點

1. 高速與靈活的內插功能

• 具備500 MSPS的采樣率，支持2× - 8×可選內插，能夠滿足不同應用場景對數據速率的需求。
• 片上PLL/VCO時鐘倍增器，為系統提供穩定的時鐘信號。

2. 全面的IQ補償

支持完整的IQ補償，包括偏移、增益和相位補償，可有效優化模擬正交調制器的邊帶抑制和本振泄漏。

3. 豐富的輸入選項

• FIFO可在外部或內部時鐘下鎖存數據，提供了靈活的輸入時序控制。
• 支持偶/奇復用輸入和單端口解復用輸入，適應不同的數據輸入格式。

4. 強大的混頻功能

• 復雜混頻器搭配32位NCO，可實現精細的頻率調整。
• 固定頻率混頻器支持$f{S} / 4$和$f{S} / 2$，I/O電壓可選1.8 - V或3.3 - V。

5. 高性能表現

• 在30.72 MHz時，WCDMA TM1的ACLR可達81 dBc；在153.6 MHz時，仍能達到72 dBc。

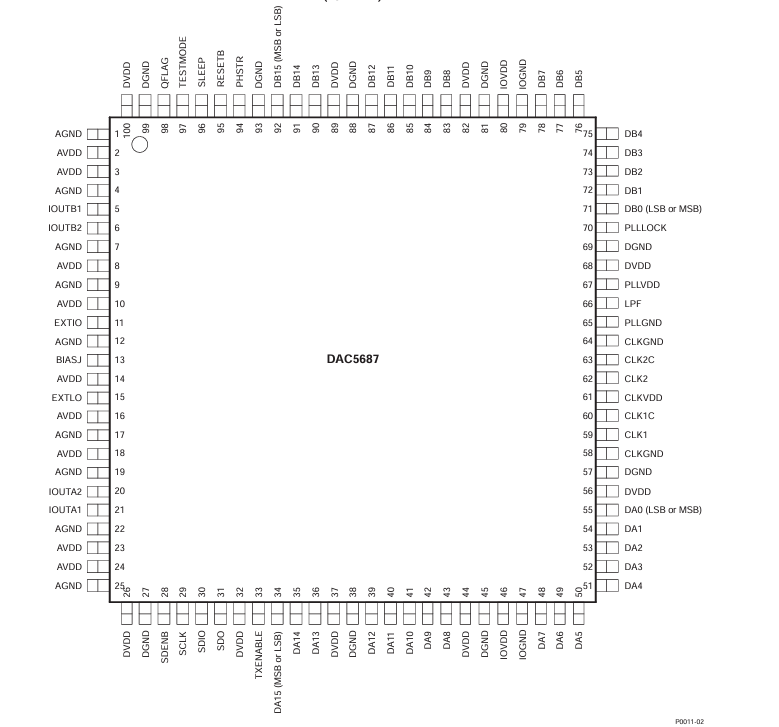

• 采用100 - Pin HTQFP封裝，便于PCB布局和安裝。

三、電氣特性分析

1. DC規格

• 分辨率：16位，確保了高精度的數模轉換。
• 線性度：INL和DNL最大誤差均為±4 LSB，保證了輸出信號的準確性。
• 輸出特性：輸出電流范圍為2 - 20 mA，輸出阻抗為300 kΩ，輸出電容為5 pF，具有良好的驅動能力和頻率響應。
• 參考輸出：參考電壓為1.14 - 1.26 V，輸出電流為100 nA，為系統提供穩定的參考信號。

2. AC規格

• 最大輸出更新率：可達500 MSPS，滿足高速信號處理的需求。
• 輸出建立時間：至0.1%的建立時間為10.4 ns，輸出傳播延遲為3 ns，上升和下降時間均為2 ns，保證了快速的信號響應。
• AC性能：SFDR、SNR、IMD等指標表現優異，在不同的工作模式和頻率下都能提供良好的信號質量。

3. 數字規格

• CMOS接口：輸入電壓和電流范圍明確，輸入電容為5 pF，確保了與數字電路的良好兼容性。
• PLL：在不同的偏移頻率下，相位噪聲表現出色，VCO頻率范圍為200 - 520 MHz，可根據需求進行調整。
• NCO和QMC：時鐘速率為320 MHz，為混頻和補償提供了穩定的時鐘信號。
• 串行端口：支持靈活的串行通信，可通過寄存器配置實現不同的功能。

四、工作模式與寄存器配置

1. 工作模式

DAC5687具有多種工作模式，通過寄存器CONFIG1、CONFIG2和CONFIG3進行選擇，可使能或旁路不同的信號處理模塊，以實現不同的功能和性能。例如，X2、X4、X4L和X8模式，每種模式都有其特定的應用場景。

2. 寄存器配置

芯片提供了豐富的寄存器，用于配置各種功能，如時鐘模式、內插率、混頻模式、IQ補償?shù)?。通過對這些寄存器的合理配置，可以充分發揮DAC5687的性能優勢。

五、應用領域與案例分析

1. 應用領域

• 蜂窩基站發射通道：適用于CDMA、TDMA和OFDM等多種通信標準，可提高信號質量和發射效率。
• 電纜調制解調器終端系統：為高速數據傳輸提供支持，確保信號的穩定和準確。

2. 應用案例

• 實時IF無線電：可與數字上變頻器配合使用，通過內插提高數據速率，并利用FMIX和CMIX模塊靈活調整輸出信號的頻率。
• 復雜IF到RF轉換無線電：與模擬正交調制器結合，實現復數IF輸出，具有更好的邊帶抑制和本振泄漏性能。
• 寬帶直接基帶至RF轉換：可對IQ不平衡進行相位、增益和偏移校正，適用于數字預失真等系統。
• CMTS/VOD發射機：憑借出色的SNR性能，滿足DOCSIS規范的要求，實現高質量的信號傳輸。
• 高速任意波形發生器：利用靈活的輸入和16位分辨率，可生成寬帶信號，用于測試和測量應用。

六、設計建議與注意事項

1. 布局建議

• 由于DAC5687的時鐘對輸入數據的快速轉換敏感，建議在DVDD和引腳56之間使用10 - Ω電阻，并添加10 - pF電容到DGND，以減少噪聲耦合。
• 為了減慢輸入線的轉換速率，可在數據源附近插入串聯電阻，對于2 - 3英寸的走線，建議使用22 - Ω至47 - Ω的電阻。

2. 時鐘抖動影響

• 對于高頻信號（> 75 MHz），DAC時鐘抖動可能會導致噪聲地板升高，建議避免將DA0和DA1連接到輸入數據，以減少耦合。

3. 非諧波時鐘相關雜散信號

• 在設計過程中，需要考慮非諧波時鐘相關雜散信號的影響，可根據不同的工作模式和信號頻率，計算雜散信號的位置和幅度，并采取相應的措施進行抑制。

七、總結

DAC5687作為一款高性能的數模轉換器，具有豐富的功能、出色的性能和廣泛的應用領域。通過合理的設計和配置，它能夠為各種電子系統提供高質量的數模轉換解決方案。在實際應用中，電子工程師需要根據具體的需求和場景，充分發揮DAC5687的優勢，同時注意設計中的細節和注意事項，以確保系統的穩定性和可靠性。
