在電子工程師的日常工作中，數模轉換器（DAC）是實現數字信號到模擬信號轉換的關鍵器件，廣泛應用于波形合成、通信、醫療和測試儀器等眾多領域。今天，我們就來深入探討德州儀器（TI）推出的DAC2900這款高性能10位雙聲道高速數模轉換器。

文件下載：dac2900.pdf

一、DAC2900的關鍵特性

DAC2900的特性使其在眾多數模轉換器中脫穎而出，為工程師們提供了出色的性能和設計靈活性。

• 高更新速率：高達125MSPS的更新速率，能夠滿足高速信號處理的需求，適用于直接中頻（IF）應用等對速度要求較高的場景。
• 寬電源范圍：支持+3.3V或+5V單電源供電，方便與不同電源系統集成，提高了設計的兼容性。
• 出色的動態性能：在$f_{OUT }=20 MHz$時，無雜散動態范圍（SFDR）可達68dB，低毛刺能量?jī)H為2pV - s，能夠有效減少信號失真，提高信號質量。
• 低功耗設計：在+5V電源下功耗僅為310mW，內部參考電源關斷模式下功耗低至23mW，有助于降低系統整體功耗，延長電池續航時間。

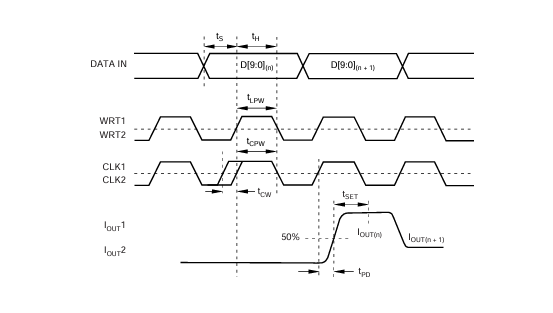

二、電氣特性剖析

靜態精度

• 分辨率與線性度：DAC2900具有10位分辨率，差分非線性（DNL）在$T{A}=+25°C$時典型值為+0.25LSB，積分非線性（INL）在$T{MIN}$到$T_{MAX}$范圍內為 - 1.0到+1.0LSB，保證了輸出信號的高精度和線性度。

  動態性能

• SFDR表現：在不同輸出頻率和時鐘頻率下，SFDR表現優異。例如，在$f{OUT}=1MHz$，$f{CLOCK}=50MSPS$時，SFDR可達80dBc，為高速信號處理提供了良好的動態范圍。
• 其他指標：信號 - 噪聲比（SNR）、信號 - 噪聲和失真比（SINAD）、通道隔離度等指標也表現出色，確保了信號的高質量輸出。

  直流精度

• 滿量程輸出范圍：滿量程輸出電流范圍為2mA到20mA，可通過外部電阻$R_{SET}$進行調整，滿足不同應用的需求。
• 增益和偏移誤差：增益誤差和偏移誤差較小，增益匹配典型值為0.5%的滿量程，偏移匹配最大值為0.02%，保證了通道間的一致性。

三、應用信息詳解

工作原理

DAC2900采用電流舵技術，核心是分段電流源陣列。內部解碼器根據輸入的數字代碼控制差分電流開關，將電流導向輸出求和節點$I{OUT}$或$I{OUT}$，形成相應的輸出電流。這種架構不僅實現了快速切換和高更新速率，還顯著降低了毛刺能量，提高了動態性能。

傳輸函數

• 輸出電流計算：滿量程輸出電流$I{OUTFS}$是兩個互補輸出電流之和，單個輸出電流$I{OUT}$和$I{OUT}$與DAC代碼相關，可通過公式$I{OUT}=I{OUTFS}×(Code / 1024)$和$I{OUT}=I_{OUTFS}×(1023 - Code) / 1024$計算。
• 輸出電壓計算：輸出電壓$V{OUT}$和$V{OUT}$由輸出電流和負載電阻$R{LOAD}$決定，總差分輸出擺幅$V{OUTDIFF}$可通過公式$V{OUTDIFF}=V{OUT}-V{OUT}=\frac{(2 × Code - 1023)}{1024} × I{OUTFS} × R_{LOAD}$計算。

  模擬輸出

• 輸出特性：DAC2900提供兩個互補電流輸出$I{OUT}$和$I{OUT}$，輸出阻抗較高，信號電壓擺幅受正負合規范圍限制。在+5V模擬電源下，滿量程輸出為20mA時，正合規電壓為1.25V，負合規電壓為 - 1V。
• 性能優化：為了獲得最佳失真性能，建議將滿量程輸出信號限制在約$0.5V_{PP}$，并采用差分輸出配置結合變壓器，可有效降低共模誤差，提高信號質量。

四、輸出配置方案

DAC2900的輸出配置靈活多樣，可根據不同應用需求選擇合適的方案。

差分變壓器配置

• 原理與優勢：使用射頻變壓器將差分輸出信號轉換為單端信號，能顯著降低共模信號，提高動態性能。通過選擇合適的變壓器阻抗比，可實現最佳阻抗匹配，控制輸出合規電壓。
• 應用示例：以ADTT1 - 1變壓器為例，可將DAC2900與50Ω負載接口，每個輸出端等效負載為25Ω。變壓器中心抽頭接地可使輸出電壓擺幅以0V為中心，簡化電路設計。

  差分運算放大器配置

• 功能實現：適用于需要直流耦合輸出的應用，通過四個外部電阻將電壓反饋運算放大器OPA680配置為差分放大器，實現差分信號到單端信號的轉換和直流耦合。
• 性能考慮：該配置的交流性能通常低于變壓器方案，因?yàn)?a href="http://www.brongaenegriffin.com/tags/放大器/" target="_blank">放大器會引入額外的失真源。選擇合適的放大器時，需考慮其壓擺率、諧波失真和輸出擺幅能力。

  雙跨阻輸出配置

• 電路特點：將DAC輸出電流連接到雙電壓反饋運算放大器OPA2680的求和節點，形成跨阻放大器，可使DAC輸出保持在虛地，實現最佳直流線性度。
• 頻率響應優化：為了補償噪聲增益峰值，在反饋電阻$R{F}$兩端添加電容$C{F}$，使反饋網絡的極點滿足$\frac{1}{2 \pi R{F} C{F}}=\frac{\sqrt{GBP}}{4 \pi R{F} C{D}}$，以實現平坦的跨阻頻率響應。

  單端配置

• 簡單實現：使用單個負載電阻連接到DAC輸出端，實現簡單的電流 - 電壓轉換。例如，將50Ω電阻連接到$I_{OUT}$，在20mA標稱輸出電流下，可產生0V到0.5V的信號擺幅。
• 設計要點：選擇負載電阻時，需確保不超過DAC的輸出合規范圍，并根據需要調整輸出電流和負載電阻，以獲得所需的輸出信號擺幅和性能。

五、參考與控制

內部參考操作

• 工作原理：DAC2900內部參考電路由1.24V帶隙參考和兩個控制放大器組成，滿量程輸出電流由參考電壓$V{REF}$和外部電阻$R{SET}$決定，公式為$I{OUTFS}=32 × I{REF}=32 × V{REF} / R{SET}$。
• 參數選擇：使用2kΩ電阻可獲得約20mA的滿量程輸出，建議選擇公差為1%或更好的電阻。同時，使用0.1μF或更大的陶瓷芯片電容旁路$REF_{IN}$引腳，以提供穩定的參考電壓。

  增益設置選項

• 獨立增益設置：將GSET引腳置低，可獨立設置兩個DAC通道的滿量程輸出電流，通過分別連接$R_{SET}$到FSA1和FSA2引腳，方便補償發射信號路徑中的增益失配。
• 同時增益設置：將GSET引腳置高，兩個DAC通道的滿量程輸出電流由連接到FSA1引腳的單個$R_{SET}$電阻決定，簡化了電路設計。

  外部參考操作

• 優勢與應用：通過向$REF_{IN}$引腳施加外部參考電壓，可禁用內部參考，適用于對精度和漂移性能要求較高的應用，或需要?jiǎng)討B(tài)增益控制的場景。
• 注意事項：外部參考電壓范圍應在參考輸入的合規范圍內（0.1V到1.25V），且參考輸入具有高輸入阻抗（1MΩ），可由多種源輕松驅動。

六、電源管理與布局設計

電源模式

DAC2900具有電源關斷模式，通過將PD引腳置高可啟動該模式，將總電源電流降低到6mA以下，有助于在不需要全功率運行時降低功耗，延長電池壽命。

布局要點

• 電源去耦：使用0.1μF陶瓷芯片電容將模擬電源$(+V_{A})$旁路到模擬地（AGND），數字電源旁路到數字地（DGND），并在轉換器附近添加1μF到4.7μF的表面貼裝鉭電容進行進一步去耦。
• 接地設計：采用多層PCB，使用獨立的電源和接地平面，將模擬和數字接地平面在DAC下方一點連接，減少噪聲干擾。
• 信號隔離：在布局時，將模擬信號走線與數字線路分開，防止噪聲耦合到模擬信號路徑，確保DAC的性能穩定。

綜上所述，DAC2900憑借其出色的性能、靈活的配置選項和低功耗設計，為電子工程師提供了一個優秀的數模轉換解決方案。在實際設計中，我們需要根據具體應用需求，合理選擇輸出配置、參考操作和電源管理模式，并注意布局設計的細節，以充分發揮DAC2900的優勢，實現高性能的信號處理系統。你在使用數模轉換器的過程中遇到過哪些挑戰？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
